<div class="vditor pv"><div class="vditor-reset wysiwyg-pre" id="preview"><p>本次嘉立创DFM客户端 4.1.7 版本进一步完善了PCB与SMT检测能力，新增线距分类检测、BOM&坐标文件检测修正、超大资料快速分析等功能，同时针对分析性能、文件识别及多项使用问题进行了优化与修复。</p>
<h2>一、【新增】线距按类型分类的检测项</h2>

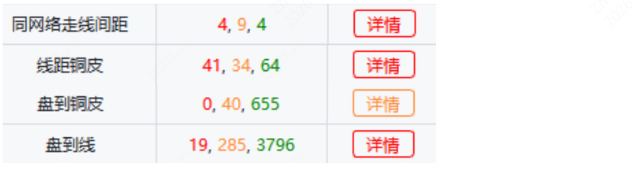

<p>按传统模式，最小线距一般只会关注成排、平行独立走线之间的间距。但随着资料越来越复杂，下面这些检测其实也都属于线距的一种。</p>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/1bbde552-d010-4ba5-b447-9ffb277316bd-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>
<p>这里还有一个术语叫“导体间距”。只要是线路层上的图形，不管是走线、PAD，还是多边形，都可以统称为导体。</p>
<p>如果这些间距超出工厂制程能力，也有可能导致退单。最典型的就是LED灯板，有些客户将过孔PAD与地铜设计得太近，而且数据量又比较大，工厂可能需要花几天时间进行优化，由CAM工程师进行掏铜处理。这类资料处理成本高、风险也较大，因此部分工厂可能会选择退单。</p>

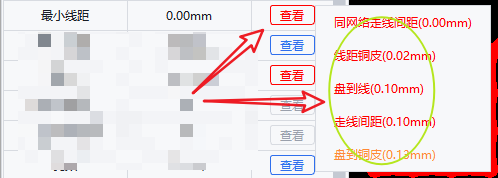

<p>在概述面板中，会将所有与导体间距相关的检测项统一归类到“最小线距”下。查看时会分别列出，用户可以根据实际情况选择查看。</p>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/38f77910-871b-4c28-a7c8-3f2794b08d9d-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span></p>
<h2>二、【新增】SMT流程BOM&坐标的用户可检测修正调整</h2>
<p>更详细的说明，请查看附带帮助文档。</p>

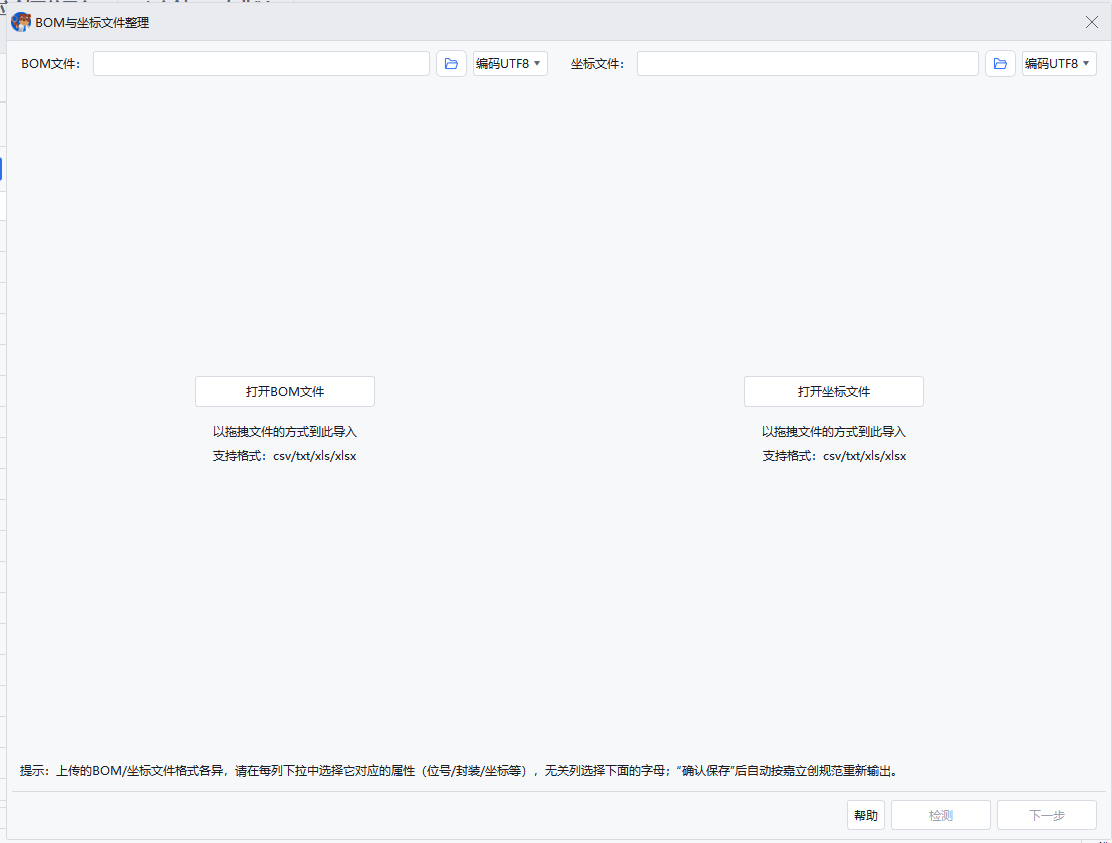

<p>从这里进行BOM匹配时，会直接进入一个全新的设计窗口，并在该界面中打开BOM和坐标文件。</p>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/51bba019-b7d5-4e44-928a-67c25c663c62-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>
<p>此功能主要解决以下几个问题：</p>
<ul>
<li>客户的BOM&坐标文件格式比较多样，直接上传到后台系统时，有较大概率出现匹配失败；</li>
<li>从这里打开后，程序会按照嘉立创SMT BOM匹配所需要的规范条件进行检测；</li>
<li>有些用户已经按照嘉立创的表格规范整理了文件，但后台仍然匹配失败，往往是因为一些细节填写有误，而用户又不知道具体问题出在哪里。这个功能可以帮助用户提前发现这类问题。</li>
</ul>
<p>经过程序检测合格后，会统一转换为嘉立创格式的BOM和坐标文件，再提交到后台进行BOM匹配。</p>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/cc91ed96-22ee-4c13-b8f6-1eb318226ffb-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span></p>
<p>下面是一些检测效果。</p>

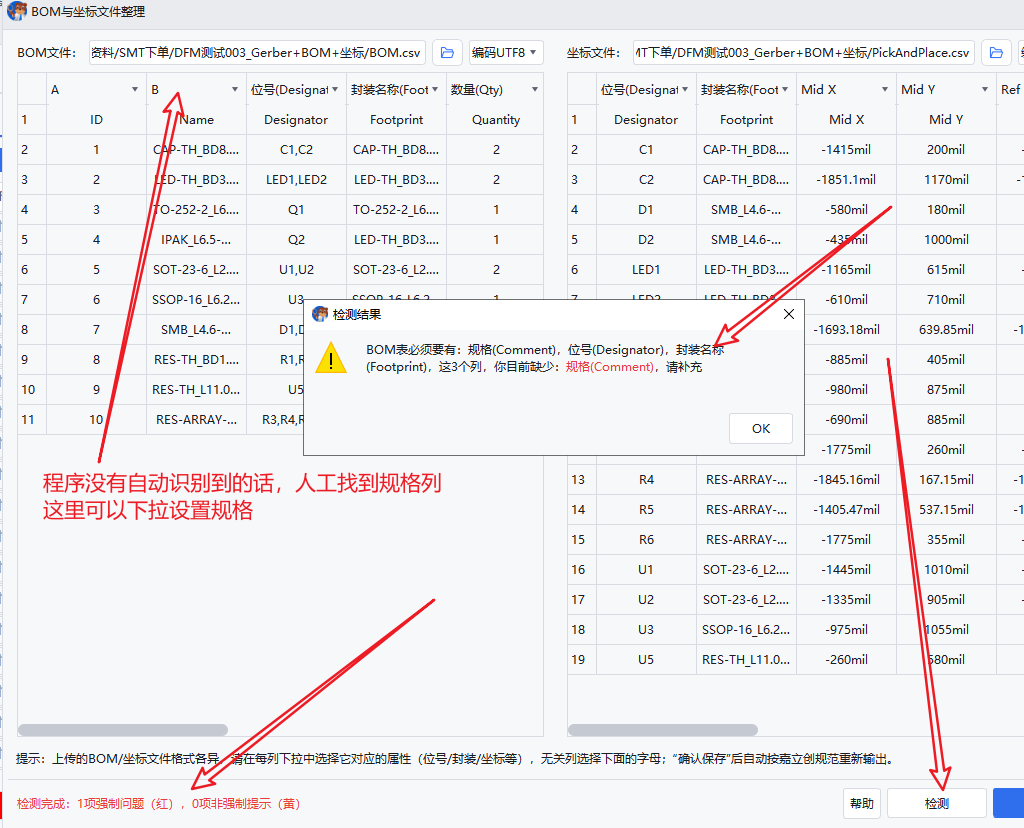

<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/91209262-f96c-4fd6-9d33-52621bee677b-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span></p>

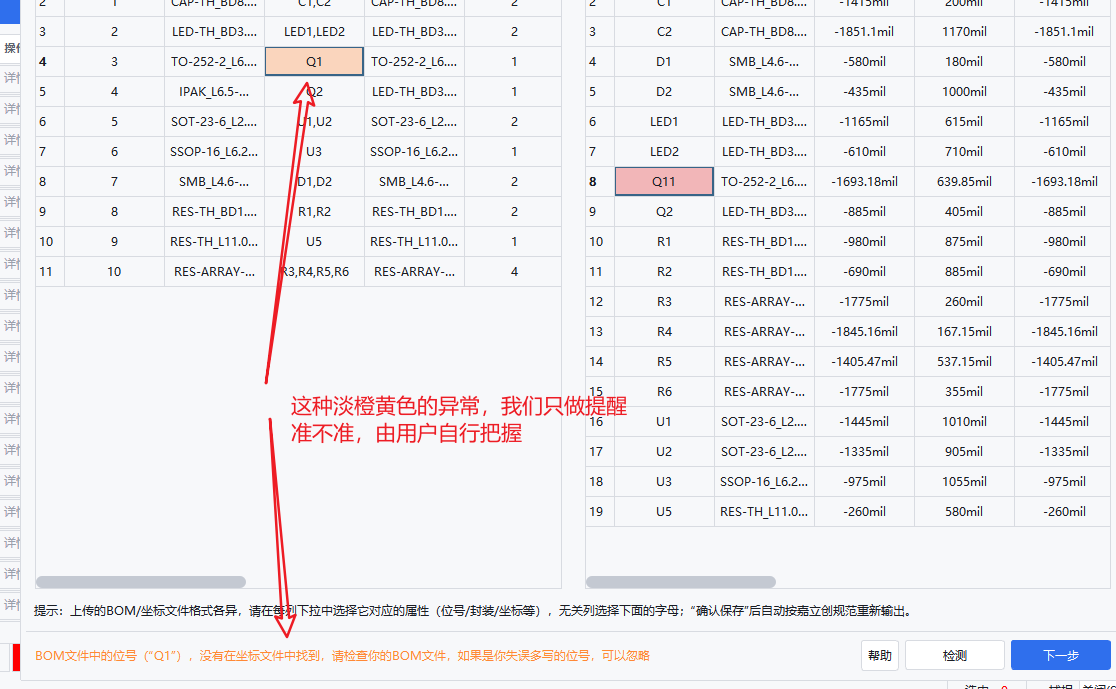

<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/15af2fc8-b274-4b4b-add8-15883743fe9d-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span></p>

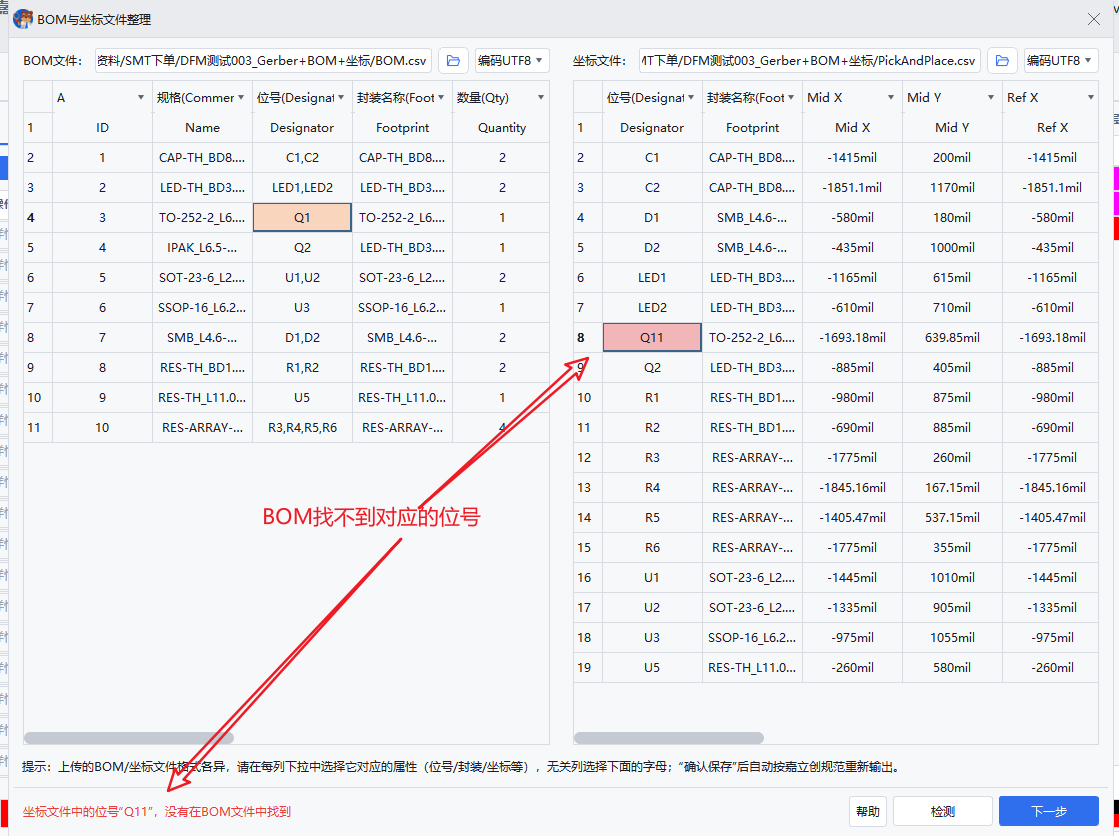

<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/8f11066c-cf5d-4c16-b10f-2ee31b24e2d8-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>
<h2>三、【新增】超大资料提供快速分析选项</h2>

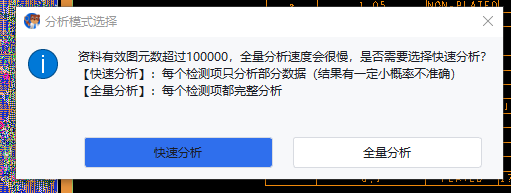

<p>遇到超大资料时，分析时间可能会比较长，极端情况下甚至可能需要几个小时。此时程序会自动提示用户，是否需要选择“快速分析”。</p>
<p>当选择“快速分析”时，每个检测项目都会有一定的时间限制。</p>
<p>需要注意的是，快速分析的缺点是：部分关键位置可能来不及完整检测，因此更适合希望先快速浏览分析结果的用户。</p>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/be003019-ddb6-4a51-a7b2-076a774e68a5-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>
<h2>四：其他若干新增与修复优化</h2>
<p>【新增】JLCD-1185773 当线路层为负极性时，不参与DFM分析</p>
<p>【新增】JLCD-1185735 钻孔DFM分析，增加无Pad检测</p>
<p>【优化】3D 仿真图在DFM分析时暂不生成，降低用户等待时间</p>
<p>【优化】软件内存占用优化以及DFM分析性能优化</p>
<p>【优化】JLCD-1185709 确认生产稿时联动隐藏一键下单界面，避免干扰用户在线查看生产稿资料</p>
<p>【修复】JLCD-1185745 孔落在焊盘上没有检测出来</p>
<p>【修复】JLCD-1185726 拼板的ODB++计算沉金面积不准</p>
<p>【修复】JLCD-1185753 槽孔的计算圆孔数量公式调整</p>
<p>【修复】JLCD-1185767 SMT分析页变更器件后，直接导出的匹配后BOM&PickPlace文件未同步</p>
<p>【修复】JLCD-1185746 Gerber文件坐标越界，图形不能加载</p>
<p>【修复】JLCD-1185738 焊盘距外型线检测方式错误</p>
<p>【修复】JLCD-1185722 DFM SMT检测，元件引脚的焊盘间距有异常</p>
<p>【修复】JLCD-1185702 修复部分资料钻孔格式识别失败的问题</p>
<p>【修复】打开部分资料偶发闪退的问题</p>
<p>【修复】图形变换窗口显示错误</p>
<p>【修复】笔记本高分辨率屏幕200%以上缩放比例窗口弹出位置偏移</p>
<p>【修复】按下回车键时窗口被意外关闭的问题</p>
<p>【修复】层识别错误以及HDI资料贯穿信息错误</p>
<p>【修复】SMT 下单没有自动匹配BOM&PickPlace文件</p>
