<div class="vditor pv"><div class="vditor-reset wysiwyg-pre" id="preview"><p>摘要：嘉立创DFM用于辅助分析PCB制造和SMT装配过程中可能遇到的设计及文件风险。</p>
<p>本文介绍嘉立创DFM的基本概念、主要检查范围、适用阶段，以及使用DFM检查时需要了解的能力边界。</p>
<h2>1. 什么是DFM</h2>
<p>DFM是Design for Manufacturability的缩写，通常译为“面向制造的设计”或“可制造性设计”。</p>
<p>在电子产品设计与生产流程中，DFM主要关注设计文件是否适合后续制造和装配。通过分析生产文件，DFM可以辅助识别可能影响PCB加工或SMT贴装的风险，为设计确认和文件修改提供参考。</p>
<p>嘉立创DFM主要包含以下两类检查：</p>
<ul>
<li>PCB制造可制造性检查</li>
<li>SMT装配可制造性检查</li>
</ul>
<p>DFM检查结果用于辅助判断，不代表对实际生产结果作出保证，也不能替代工程师审核和生产环节的正式审核。</p>
<h2>2. DFM的适用阶段</h2>
<p>DFM检查通常在设计完成并导出生产文件后进行。</p>

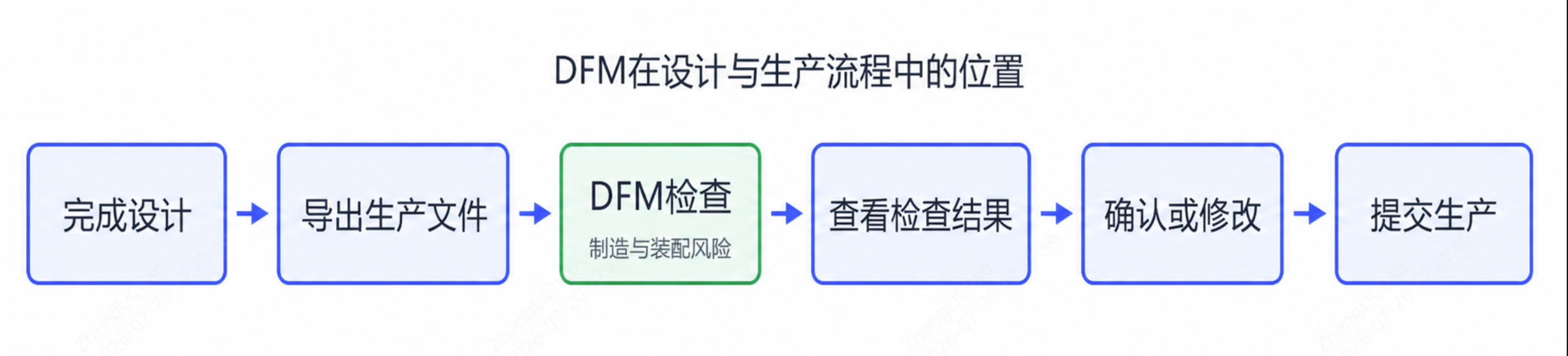

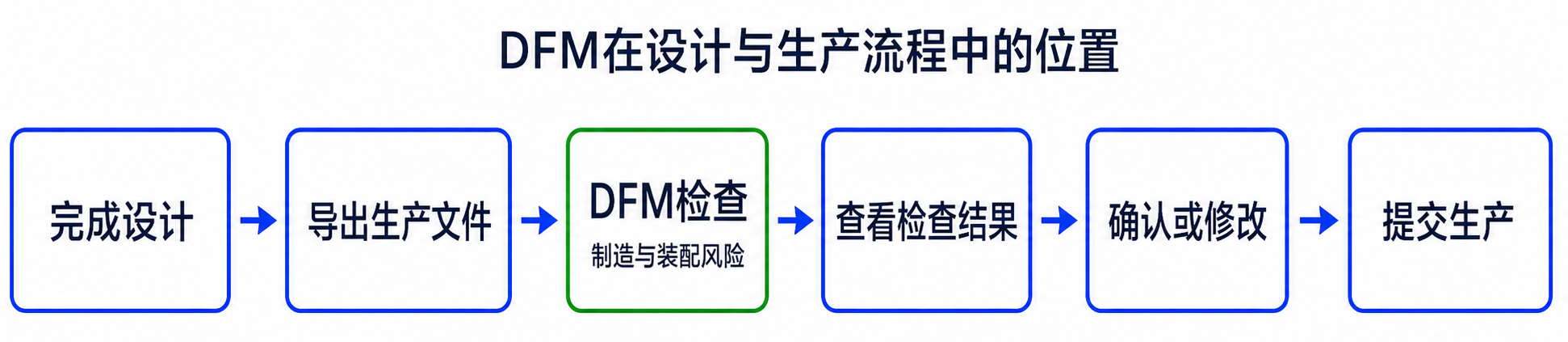

<p>基本流程如下：</p>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/239333ce-06ed-4d74-9d94-de18db4c5325-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>
<p>注意：如果检查后修改了PCB设计、BOM或坐标文件，建议使用修改后的文件重新进行检查，确认检查结果是否发生变化。</p>
<h2>3. DFM与DRC的区别</h2>
<p>DRC和DFM的检查目的不同。</p>
<p>DRC（Design Rule Check，设计规则检查）主要依据EDA软件中设置的规则，检查设计是否满足预设的线宽、间距、网络关系等要求。</p>
<p>DFM则侧重分析设计文件进入实际制造和装配环节后，可能存在的生产风险。</p>
<table>
<thead>
<tr>
<th align="left">对比项</th>
<th align="left">DRC</th>
<th align="left">DFM</th>
</tr>
</thead>
<tbody>
<tr>
<td align="left">检查依据</td>
<td align="left">EDA软件中的设计规则</td>
<td align="left">PCB制造和SMT装配相关规则</td>
</tr>
<tr>
<td align="left">主要目的</td>
<td align="left">检查设计是否符合预设规则</td>
<td align="left">辅助识别制造和装配风险</td>
</tr>
<tr>
<td align="left">常见内容</td>
<td align="left">连线、间距、网络关系等</td>
<td align="left">PCB加工、SMT装配和文件匹配等</td>
</tr>
<tr>
<td align="left">常用阶段</td>
<td align="left">PCB设计过程中</td>
<td align="left">导出生产文件后</td>
</tr>
<tr>
<td align="left">结果用途</td>
<td align="left">修正设计规则问题</td>
<td align="left">确认或处理生产相关风险</td>
</tr>
</tbody>
</table>
<p>DRC通过表示设计满足当前设置的设计规则，但不代表设计中不存在制造或装配风险。DFM可以作为DRC之后的补充检查。</p>
<h2>4. PCB制造可制造性检查</h2>
<p>PCB制造检查用于分析设计文件中可能影响PCB加工的内容。</p>
<p>常见检查方向包括：</p>
<ul>
<li>线宽和线距；</li>
<li>孔径和孔环；</li>
<li>阻焊开窗；</li>
<li>丝印位置；</li>
<li>板框和外形；</li>
<li>其他与PCB制造相关的设计内容。</li>
</ul>
<p>不同板层结构、工艺参数和设计内容对应的检查结果可能不同，具体检查项目及风险位置应以DFM检查报告为准。</p>
<p>出现风险提示时，应结合实际工艺要求判断是否需要修改设计。</p>
<h2>5. SMT装配可制造性检查</h2>
<p>SMT装配检查用于分析可能影响器件识别和贴装的设计及文件问题。</p>
<p>常见检查方向包括：</p>
<ul>
<li>焊盘与器件封装的匹配情况；</li>
<li>器件间距；</li>
<li>器件方向；</li>
<li>BOM中的器件信息；</li>
<li>坐标文件中的位号、位置和角度信息；</li>
<li>PCB、BOM和坐标文件之间的一致性。</li>
</ul>
<p>SMT检查通常需要结合PCB、BOM和坐标文件进行分析。不同文件中的位号、器件数量或位置信息不一致时，可能影响器件匹配和贴装确认。</p>
<p>注意：文件一致性检查属于SMT装配检查的重要基础，不作为与PCB制造检查、SMT装配检查并列的第三类检查。</p>
<h2>6. 如何理解DFM检查结果</h2>
<p>DFM检查结果用于提示文件中可能存在的制造或装配风险。出现提示不一定表示文件无法生产。</p>
<p>查看结果时，建议确认：</p>
<ul>
<li>风险所属环节、所在位置和对应对象；</li>
<li>提示内容及测量值是否与当前设计相符；</li>
<li>是否需要修改文件或进一步进行工程确认。</li>
</ul>
<p>对于无法判断的风险，应结合实际设计要求、生产工艺和工程人员意见处理，不建议仅根据单条提示直接修改设计。</p>
<h2>7. DFM检查的适用范围与限制</h2>
<p>嘉立创DFM主要用于辅助识别PCB制造和SMT装配相关风险。检查结果可作为设计确认和文件修改的参考，但不能完成以下验证：</p>
<ul>
<li>电路原理、逻辑和功能是否正确；</li>
<li>元器件选型及电气参数是否满足设计要求；</li>
<li>信号完整性、电源完整性等专项分析；</li>
<li>产品性能、可靠性及认证符合性验证；</li>
<li>所有特殊材料、特殊工艺和实际生产异常的完整验证。</li>
</ul>
<p>DFM检查不能替代工程师审核、样板验证、功能测试和生产环节的正式审核。</p>
<h2>获取更多内容与技术支持</h2>
<p><strong>嘉立创DFM软件下载地址（复制到电脑浏览器打开）：https://www.jlc-dfm.com/</strong></p>
<p>关注“嘉立创DFM”微信公众号，获取产品更新、使用教程及DFM相关技术内容。</p>
<p>技术支持（工作日9:00-18:00）：通过公众号菜单栏【支持&交流】→【技术支持】在线联系。</p>
