10层板 L1到L5 L6到L10 算几阶？

官方工作人员 (0)

您好，可以按一阶制作，谢谢！
(576148A) (0)
最小线宽是3mil还是3.5mil。焊环要求大于3mil挺苛刻的，孔加焊盘一下就9mil了，有的BGA就全部盖住了，还能做小么

官方工作人员 (0)
您好，最小线宽线隙尽量设计3.5/3.5mil以上，我们支持2.7/2.7mil的极限线宽线隙，但是会增加难度费用
广** (647605A) (0)
问：hdi板中，一阶两阶三阶，指的是激光孔。能否用机械孔做盲孔？比如用0.2mm内孔孔径的机械孔。因为机械孔可以打穿任意层，若只用机械孔做盲埋孔，是否没有阶数的约束了。普通的FR4，是否就可以了？

官方工作人员 (0)

您好，盲孔是需要激光打孔的，埋孔采用机械钻孔，具体可以见文中描述，谢谢！

官方工作人员 (0)
需要打激光孔，不是因为孔径小的缘故吗？
用户 (11393464A) (0)
请问有没有哪种6层一阶HDI叠层可以实现L1-L3连接的？看到有少部分是双芯板的，其他大部份是单芯板的，这两种在制程上有什么区别？整体价格是不是双芯板的更低？

官方工作人员 (0)

您好，采用盲孔+埋孔叠加可以实现L1－L3连接，谢谢！
用户 (1097896A) (0)
你好，连接L1-L3，建议二阶盲孔还是用一阶盲孔 + L2-L3机械钻孔啊

官方工作人员 (0)

您好，这种常规按二阶盲孔来制作的，具体需要结合层次、孔径等确认，您可以添加专属客服微信，发文件查看，谢谢！

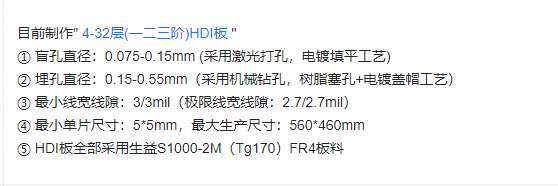

<p><strong style="color: rgb(0, 138, 0); font-size: 16px;">高密度互连电路板（High-Density Interconnect, HDI）</strong><span style="font-size: 16px;">作为现代电子产品的核心载体，以其高布线密度、微型化设计及卓越的电气性能，推动了消费电子、通信设备、汽车电子等领域的快速迭代。随着5G、人工智能和物联网技术的普及，HDI板在信号完整性、散热效率及多层堆叠技术上的突破，成为满足高频高速传输需求的关键解决方案。在数字化与智能化浪潮的推动下，应广大客户对高效、稳定、定制化解决方案的迫切需求，我们正式推出【HDI高密度互连电路板】。本次上线不仅是技术迭代的里程碑，更是我们践行"以客户为中心"理念的实践成果。</span></p><p><br></p><p><strong style="font-size: 18px; color: rgb(24, 113, 255);">■</strong><strong style="font-size: 18px; color: rgb(0, 176, 240);"> </strong><strong style="font-size: 18px; color: rgb(24, 113, 255);">HDI板的特点和应用</strong></p><p><strong style="font-size: 16px;">优点：</strong></p><p><span style="font-size: 16px;">1，优化布线。线宽/线距、焊盘、微孔尺寸更小，提高设计效率。</span></p><p><span style="font-size: 16px;">2，使用更好的材料及先进的生产工艺。获得更好可靠性及稳定性，</span></p><p><span style="font-size: 16px;">3，小尺寸，体积小，有利于先进封装技术的应用。</span></p><p><span style="font-size: 16px;">4，提供多层互联。满足电子性能和效率的高标准。</span></p><p><strong style="font-size: 16px;">缺点：</strong></p><p><span style="font-size: 16px;">工艺复杂，不便于修理，价格贵，交期长。</span></p><p><strong style="font-size: 16px;">应用领域：</strong></p><p><span style="font-size: 16px;">1，智能手机、平板电脑、数码相机、MP3、MP4等等。</span></p><p><span style="font-size: 16px;">2，汽车电子、航空航天、医疗设备</span></p><p><span style="font-size: 16px;">3，通信设备、网络设备</span></p><p><br></p><p><span style="color: rgb(24, 113, 255); font-size: 18px;">■</span><strong style="color: rgb(0, 176, 240); font-size: 18px;"> </strong><strong style="color: rgb(24, 113, 255); font-size: 18px;">嘉立创HDI板的基本构造</strong></p><p><img src="https://pbt-pub.jlc.com/pbt/cms/45d17879-ef41-4d50-a24d-d0da985963bf-854.png"></p><p><strong style="color: rgb(38, 38, 38); font-size: 16px;">盲孔(Blind via)</strong><span style="color: rgb(38, 38, 38); font-size: 16px;">：从顶/底层连接到内层，但未钻透整板的过孔，采用激光钻孔，支持一阶、二阶、三阶</span></p><p><strong style="color: rgb(38, 38, 38); font-size: 16px;">埋孔(Buried via)</strong><span style="color: rgb(38, 38, 38); font-size: 16px;">：仅连接内层间线路，孔口两端均未延伸至表层，孔完全被埋在内层的过孔</span></p><p><strong style="color: rgb(38, 38, 38); font-size: 16px;">通孔(Through via)</strong><span style="color: rgb(38, 38, 38); font-size: 16px;">：孔贯穿整个板厚（顶层至底层）的过孔，采用机械钻孔</span></p><p><strong style="color: rgb(38, 38, 38); font-size: 16px;">重叠盲孔(Stack via)</strong><span style="color: rgb(38, 38, 38); font-size: 16px;">：盲埋孔在同一贯通位置（孔与孔之间有镀铜层），依类型分为不同的层压结构制作</span></p><p><strong style="color: rgb(38, 38, 38); font-size: 16px;">跨层盲孔(Skip via)</strong><span style="color: rgb(38, 38, 38); font-size: 16px;">：跨越2层以上不同层次的盲孔，</span><span style="color: rgb(230, 0, 0); font-size: 16px;">制作时拆分为重叠盲埋孔生产</span></p><p><br></p><p><span style="font-size: 18px; color: rgb(24, 113, 255);">■</span><strong style="font-size: 18px; color: rgb(0, 176, 240);"> </strong><strong style="font-size: 18px; color: rgb(24, 113, 255);">嘉立创HDI板的制程工艺</strong></p><p><img src="https://pbt-pub.jlc.com/pbt/cms/40d293db-6e04-40a4-a1ed-32a1f14c8291-1020.png"></p><p><br></p><p><span style="color: rgb(24, 113, 255); font-size: 18px;">■</span><strong style="color: rgb(0, 176, 240); font-size: 18px;"> </strong><strong style="color: rgb(24, 113, 255); font-size: 18px;">HDI板的常见问题</strong></p><p><span style="color: rgb(24, 113, 255); font-size: 16px;">1、问：嘉立创的HDI板激光钻孔可以做多大？盲埋孔会塞孔吗？</span></p><p><span style="color: rgb(255, 255, 255); font-size: 16px;">1）</span><span style="font-size: 16px;">答：默认激光钻孔直径是0.1mm，可以加工0.075-0.15mm的激光钻孔；</span></p><p><span style="font-size: 16px; color: rgb(255, 255, 255);">1）答：</span><span style="font-size: 16px;">盲埋孔都会塞：盲孔采用电镀填平处理，埋孔采用树脂塞孔+电镀盖帽处理</span></p><p><br></p><p><span style="font-size: 16px; color: rgb(24, 113, 255);">2、问：嘉立创的HDI板孔径公差是多少？</span></p><p><span style="font-size: 16px; color: rgb(255, 255, 255);">1）</span><span style="font-size: 16px;">答：PTH插件孔公差：±0.076mm管控；NPTH插件孔公差：±0.05mm管控，过孔不管控孔径，其中：</span></p><p><span style="font-size: 16px; color: rgb(255, 255, 255);">1）答：</span><span style="font-size: 16px;">激光盲孔会做电镀填平处理；机械埋孔做树脂塞孔工艺</span><span style="font-size: 16px; color: rgb(255, 255, 255);">1）答</span></p><p><br></p><p><span style="color: rgb(24, 113, 255); font-size: 16px;">3、问：嘉立创的HDI板最小拼板尺寸是多少？</span></p><p><span style="color: rgb(255, 255, 255); font-size: 16px;">1）</span><span style="font-size: 16px;">答：采用V割工艺最小拼板尺寸30*60mm（低于此尺寸的拼板可以采用邮票孔拼板）</span></p><p><br></p><p><span style="color: rgb(24, 113, 255); font-size: 16px;">4、问：嘉立创HDI板可以选用什么板料，其常见的PP规格和厚度有哪些？</span></p><p><span style="font-size: 16px; color: rgb(255, 255, 255);">1）</span><span style="font-size: 16px;">答：我们采用</span><span style="font-size: 16px; color: rgb(38, 38, 38);">生益与南亚板料，相关PP参数如下：</span></p><p><img src="https://pbt-pub.jlc.com/pbt/cms/57c37337-ac9a-4b90-b098-a396cb105fcb-30.png"></p><p><br></p><p><span style="color: rgb(24, 113, 255); font-size: 16px;">5、问：L1和L2层的PP层要求0.1mm厚度，可以设计0.075mm的盲孔吗？</span></p><p><span style="font-size: 16px; color: rgb(255, 255, 255);">1）</span><span style="font-size: 16px;">答：不能，盲孔厚径比≦1</span><strong style="font-size: 16px;">:</strong><span style="font-size: 16px;">1，也就是说0.1mm的介质厚度，盲孔最小0.1mm</span></p><p><br></p><p><span style="color: rgb(24, 113, 255); font-size: 16px;">6、问：HDI板最多可以做多厚，对应的最小通孔是多少？</span></p><p><span style="color: rgb(255, 255, 255); font-size: 16px;">1）</span><span style="font-size: 16px;">答：机械埋孔和通孔厚径比≦16</span><strong style="font-size: 16px;">:</strong><span style="font-size: 16px;">1，可以加工最大2.4mm板厚HDI板（对应的最小通孔为0.15mm）</span></p><p><br></p><p><span style="color: rgb(24, 113, 255); font-size: 16px;">7、问：阻抗管控的公差是多少？45Ω的阻抗公差是多少？</span></p><p><span style="font-size: 16px; color: rgb(255, 255, 255);">1）</span><span style="font-size: 16px;">答：当阻抗值≥50</span><span style="font-size: 16px; color: rgba(0, 0, 0, 0.85);">Ω：</span><span style="font-size: 16px;">公差是±10%；当阻抗值<50</span><span style="font-size: 16px; color: rgba(0, 0, 0, 0.85);">Ω：</span><span style="font-size: 16px;">公差是±5</span><span style="font-size: 16px; color: rgba(0, 0, 0, 0.85);">Ω</span><span style="font-size: 16px;">（如</span><span style="font-size: 16px; color: rgba(0, 0, 0, 0.85);">45Ω的阻抗：45</span><span style="font-size: 16px;">±5</span><span style="font-size: 16px; color: rgba(0, 0, 0, 0.85);">Ω</span><span style="font-size: 16px;">）</span></p><p><br></p><p><span style="color: rgb(24, 113, 255); font-size: 16px;">8、问：HDI板说的一阶、二阶这些怎么区分？</span></p><p><span style="color: rgb(255, 255, 255); font-size: 16px;">1）</span><span style="font-size: 16px;">答：PCB 一阶至三阶的区分主要依据压合次数和激光钻孔次数，一阶单次压合单次镭射，二阶两次</span></p><p><span style="color: rgb(255, 255, 255); font-size: 16px;">1）</span><span style="font-size: 16px;">压合两次镭射，三阶三次压合三次镭射，依此类推。PCB 阶数由两个关键指标决定：</span></p><p><span style="color: rgb(255, 255, 255); font-size: 16px;">1）</span><span style="font-size: 16px;">（1）压合次数: 电路板制作过程中层间结合的工序次数；</span></p><p><span style="color: rgb(255, 255, 255); font-size: 16px;">1）</span><span style="font-size: 16px;">（2）激光钻孔次数:通过镭射技术形成盲埋孔的加工次数；</span></p><p><img src="https://pbt-pub.jlc.com/pbt/cms/c1bcfa0e-f230-4c54-95f7-f951dbfbab80-33.png"></p><p><span style="font-size: 16px; color: rgb(24, 113, 255);">9、问：相对于普通板，HDI在设计上面需要注意哪些方面？</span></p><p><span style="color: rgb(255, 255, 255); font-size: 16px;">1）</span><span style="font-size: 16px;">答：您好，需要留意：</span></p><p><span style="font-size: 16px; color: rgb(255, 255, 255);">1）1）</span><span style="font-size: 16px;">1）盲孔是采用激光打孔的，因此孔径不能太大，直径在0.075-0.15mm以内（同时需要结合相对应的PP层厚度）</span></p><p><span style="font-size: 16px; color: rgb(255, 255, 255);">1）1）</span><span style="font-size: 16px; color: rgb(0, 0, 0);">2</span><span style="font-size: 16px;">）盲孔和埋孔的焊环需要0.075mm以上（即焊盘直径比孔直径大0.15mm以上），不同网络的孔边距≥0.24mm</span></p><p><span style="font-size: 16px; color: rgb(255, 255, 255);">1）1）</span><span style="font-size: 16px;">3）最小线宽线隙3/3mil，当空间足够时请按3.5/3.5mil来设计，空间较小时我们支持2.7/2.7mil的极限线宽线隙，但是会增加难度费用</span></p><p><span style="color: rgb(24, 113, 255); font-size: 16px;">10、问：下单8层板选择层压结构有"</span><span style="color: rgb(153, 51, 255); font-size: 16px;">JLCH081611Y2-1078A</span><span style="color: rgb(24, 113, 255); font-size: 16px;">", 这些HDI板的层压结构是怎么命名的？</span></p><p><span style="font-size: 16px; color: rgb(255, 255, 255);">1）</span><span style="font-size: 16px;">答：您好，请参考：</span></p><p><span style="font-size: 16px;"></span><img src="https://pbt-pub.jlc.com/pbt/cms/ae2864e3-4083-4ef0-a779-f856145ab063-813.png"></p>
