嘉立创DFM客户端层对比功能使用说明

( 2025-01-06 阅读 8730)

阅读 8730

(0) (0)

<div class="vditor pv"><div class="vditor-reset wysiwyg-pre" id="preview"><p>层对比用于比较两个Gerber图层的图形数据，并定位两层之间的差异。该功能适用于复核新旧Gerber版本变化，也可用于辅助检查生产稿与原始Gerber之间的图形变化。</p>
<h2>1. 使用前准备</h2>
<ul>
<li>准备需要比较的两套Gerber文件，并确认哪一套是当前文件、哪一套是旧文件。通常先打开新版本作为当前文件，再加载旧版本进行比较。</li>
<li>确认两套文件采用相同的坐标基准、单位和方向，图形位置应保持对齐。</li>
<li>优先比较功能相同的图层，例如顶层线路对顶层线路、底层阻焊对底层阻焊。</li>
<li>对比前核对层类型和层名，避免将顶层线路与底层线路、线路层与阻焊层等不同功能层错误配对。</li>
</ul>
<table>
<thead>
<tr>
<th align="left">重要：未对齐的图层无法得到可靠结果。若整板范围内出现大量规则性偏移差异，请先检查坐标原点、单位、旋转、镜像和文件版本，而不是直接调整对比精度。</th>
</tr>
</thead>
</table>

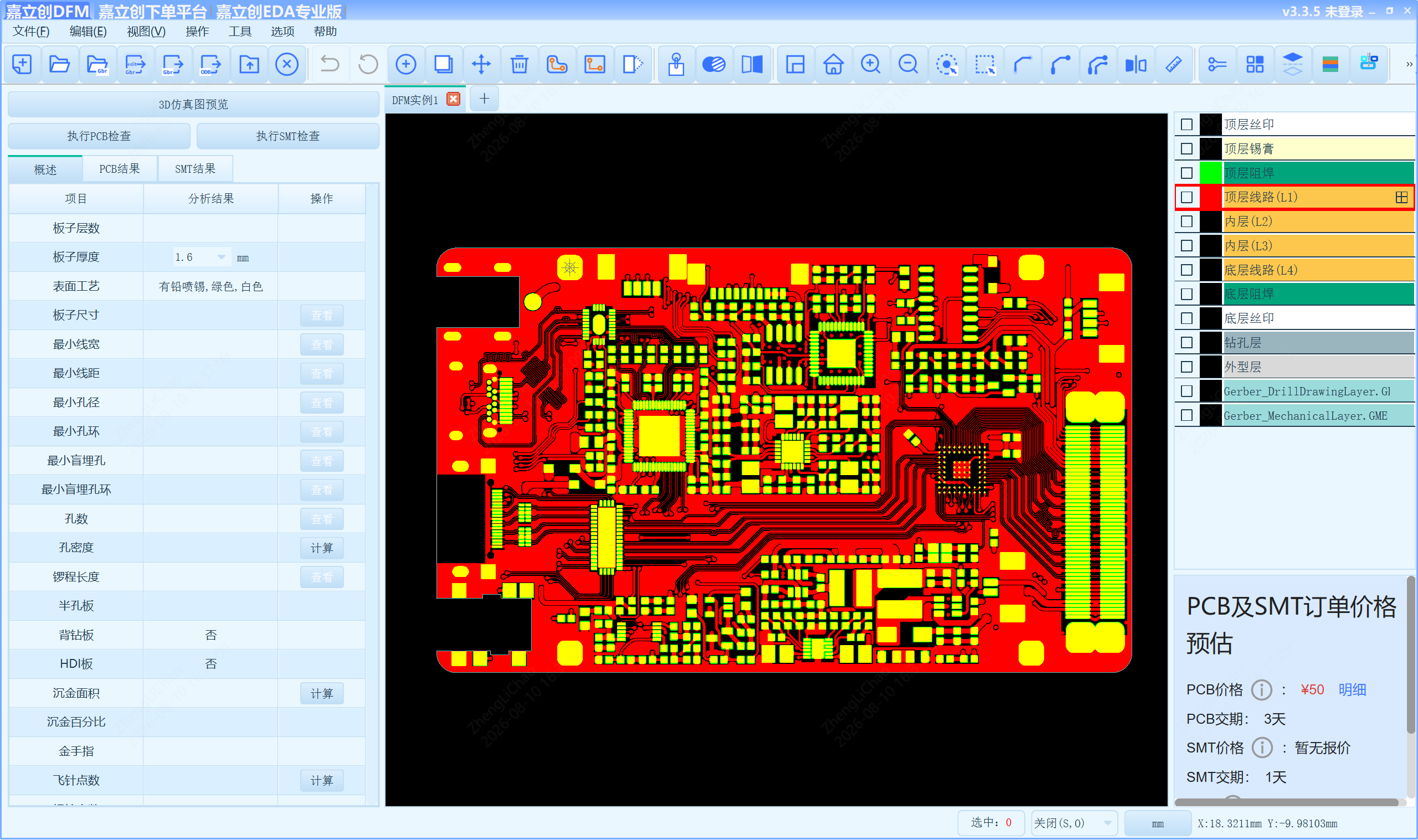

<h2>2. 打开当前Gerber文件</h2>
<ol>
<li>启动嘉立创DFM客户端。</li>
<li>打开作为当前版本的Gerber文件或Gerber压缩包。</li>
<li>在图层列表中确认各层已正确识别，重点检查线路层、阻焊层、丝印层、外形层和钻孔层。</li>
</ol>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/96e3f715-06fa-4196-b8f5-bc53a97059ad-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>

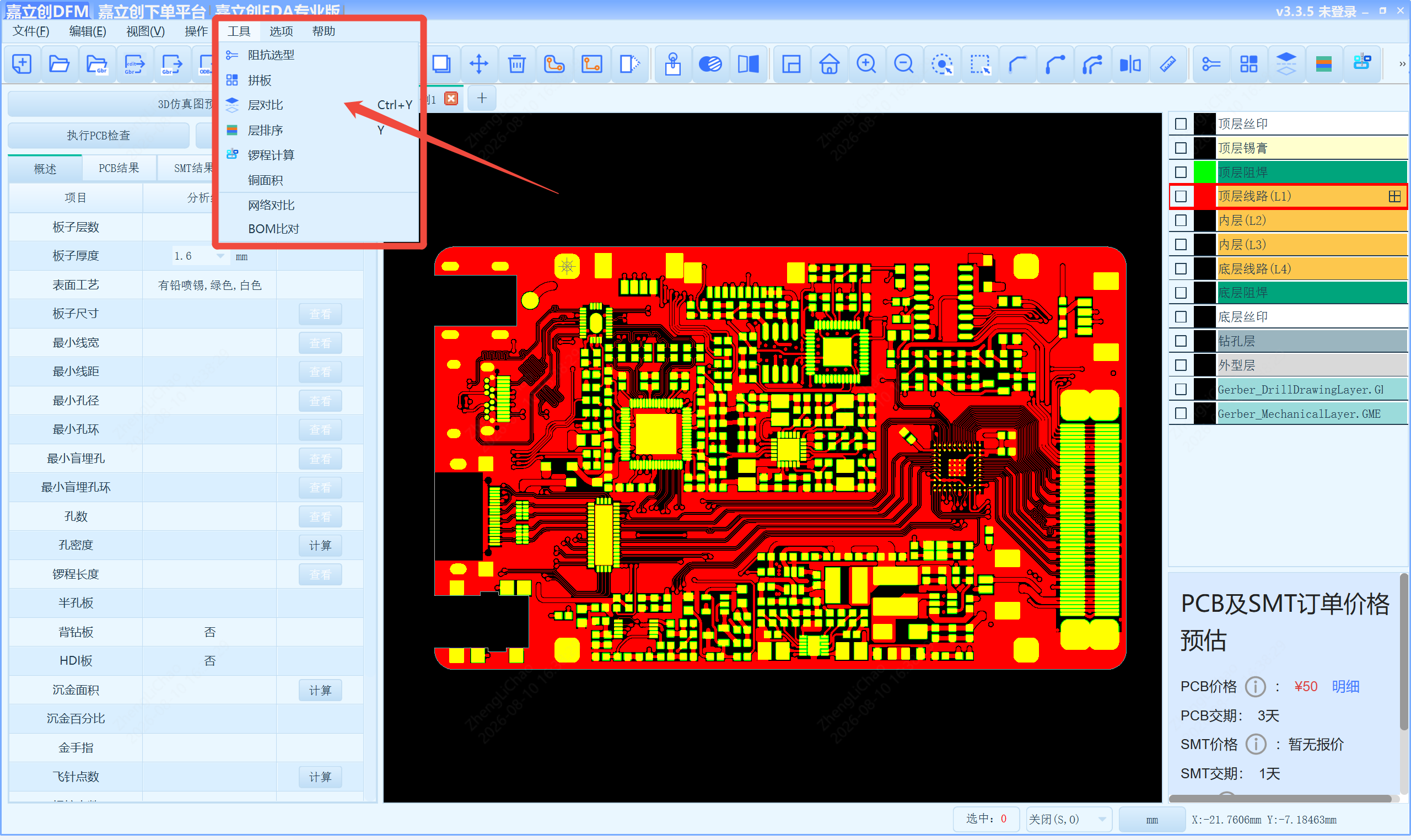

<h2>3. 打开层对比功能</h2>
<ol>
<li>在顶部菜单中依次点击【工具】→【层对比】。</li>
<li>也可以使用快捷键【Ctrl+Y】打开。</li>
<li>进入【新旧文件层对比】窗口。</li>
</ol>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/0521159e-9ef2-48ce-ae86-aa353e7c1317-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>

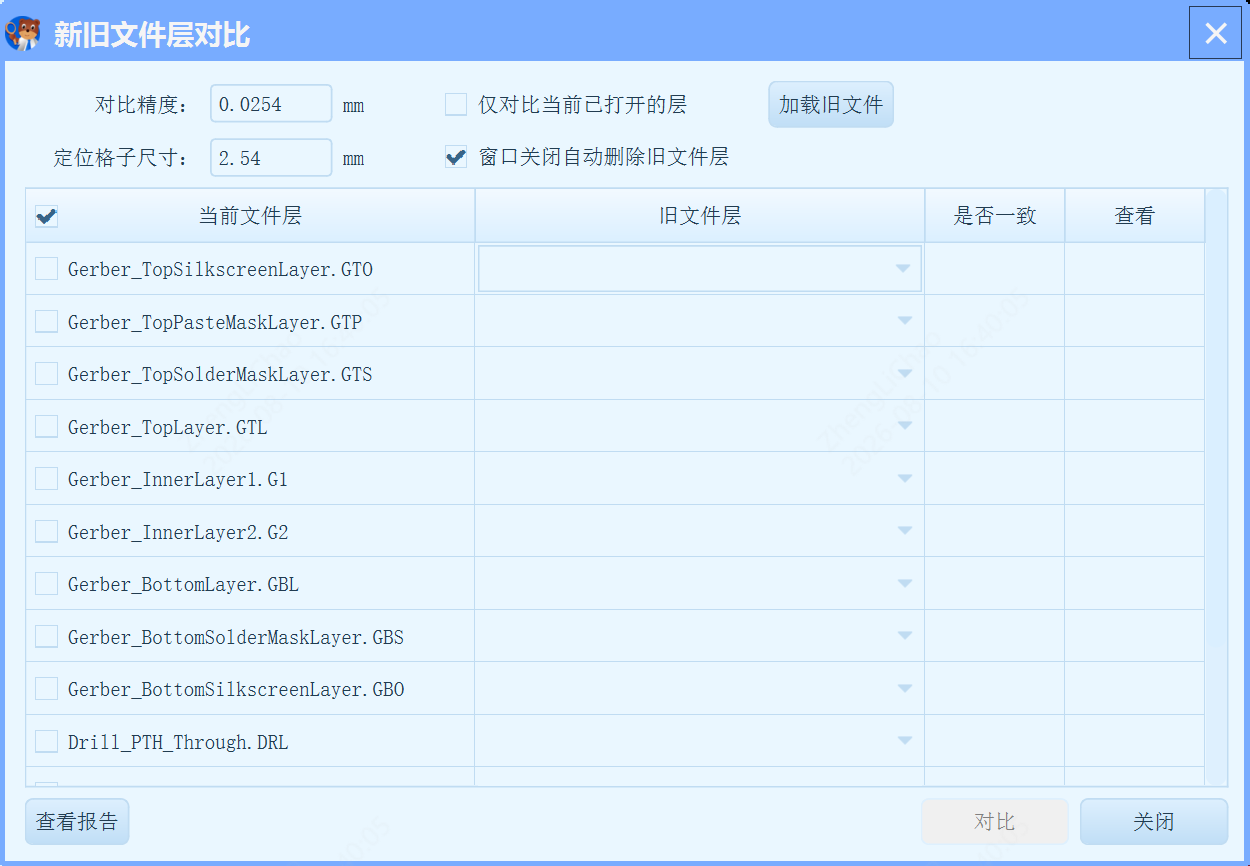

<h2>4. 了解界面参数</h2>
<ul>
<li>【对比精度】：差异尺寸小于该数值时，不报告为差异。原页面所示默认值为0.0254 mm（1 mil），可设置上限为0.127 mm（5 mil）；实际范围以当前客户端界面为准。</li>
<li>【定位格子尺寸】：将差异位置划分为指定尺寸的方格，便于在报告中逐块定位。该参数用于组织和显示差异位置，与【对比精度】作用不同。</li>
<li>【仅对比当前已打开的层】：勾选后，在当前已打开的图层中选择两层进行比较，不再从外部加载旧文件。</li>
<li>【加载旧文件】：从外部加载另一套Gerber文件。层名称一致时，客户端会尝试自动配对。</li>
<li>【窗口关闭自动删除旧文件层】：勾选后，关闭层对比窗口时清理本次加载的旧文件层；未勾选时，旧文件层会继续保留在客户端中。</li>
<li>【当前文件层】和【旧文件层】：显示本次参与比较的图层组合。自动配对后仍应人工核对层类型。</li>
<li>【是否一致】：显示当前图层组合的对比结果。</li>
<li>【查看】和【查看报告】：用于打开差异报告并定位具体差异。</li>
</ul>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/d1b1a61e-b606-4c7e-848a-acc3cc3d3db0-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>
<h2>5. 选择图层对比方式</h2>
<h3>5.1 比较新旧Gerber文件</h3>
<ol>
<li>保持【仅对比当前已打开的层】未勾选。</li>
<li>点击【加载旧文件】，选择需要比较的旧版Gerber文件或压缩包。</li>
<li>等待旧文件解析完成。层名一致时，客户端会尝试将旧文件层与当前文件层自动配对。</li>
<li>逐行核对配对结果；如自动配对不正确，在【旧文件层】下拉列表中重新选择对应图层</li>
<li>勾选需要执行对比的图层组合。</li>
</ol>
<h3>5.2 比较当前已打开的两个图层</h3>
<ol>
<li>勾选【仅对比当前已打开的层】。</li>
<li>在【源对比层】和【目标对比层】中选择需要比较的两个图层。</li>
<li>确认两个图层的功能、坐标和方向符合比较目的。</li>
</ol>
<h2>6. 执行层对比</h2>
<ol>
<li>确认对比精度和定位格子尺寸。首次使用建议先保留默认对比精度。</li>
<li>确认需要比较的图层组合已勾选，且源对比层与目标对比层配对正确。</li>
<li>点击【对比】，等待客户端完成图形比较。</li>
<li>在【是否一致】列查看结果；存在差异时，点击对应行的【查看】。</li>
</ol>

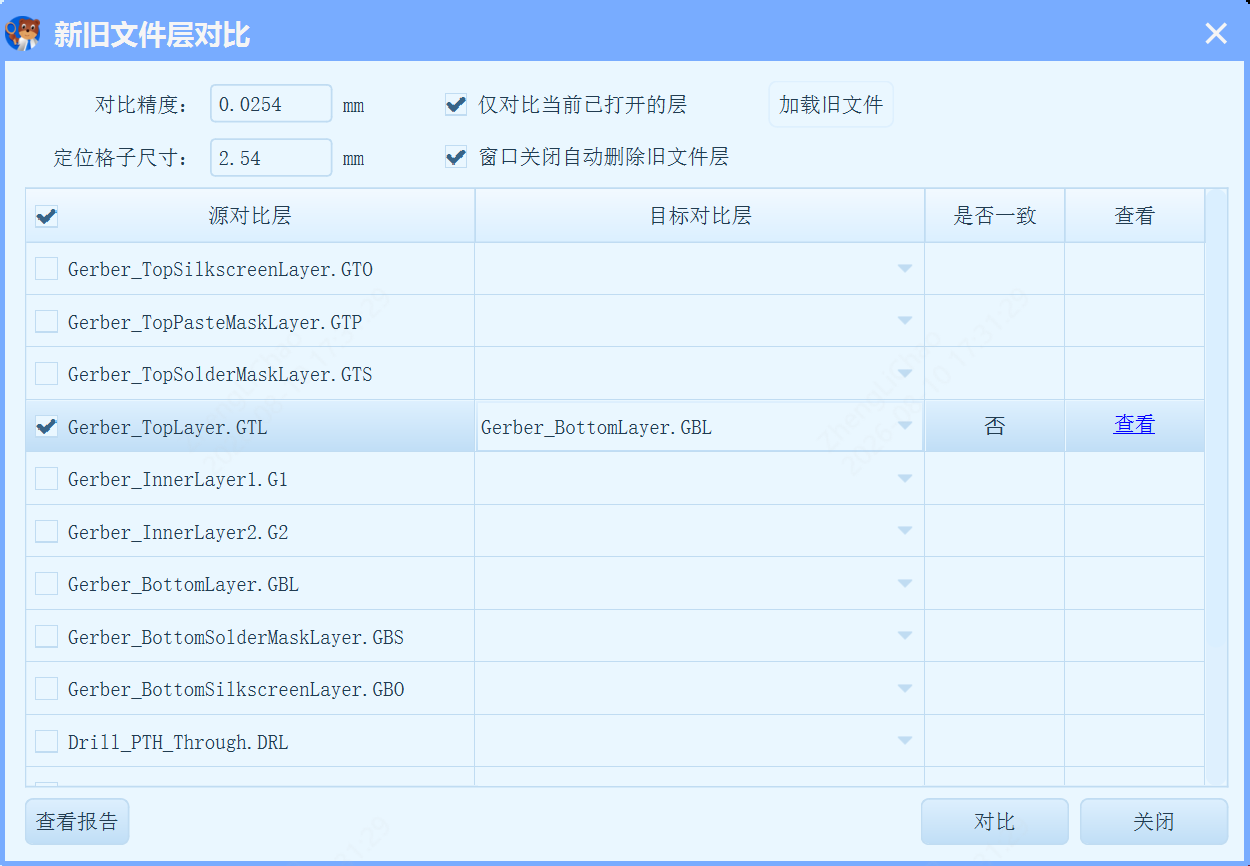

<p>为了显示对比差异，这里故意选择GBL层同GTL层对比。</p>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/b9adde17-b8bd-469b-b978-54183d8c34f9-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>

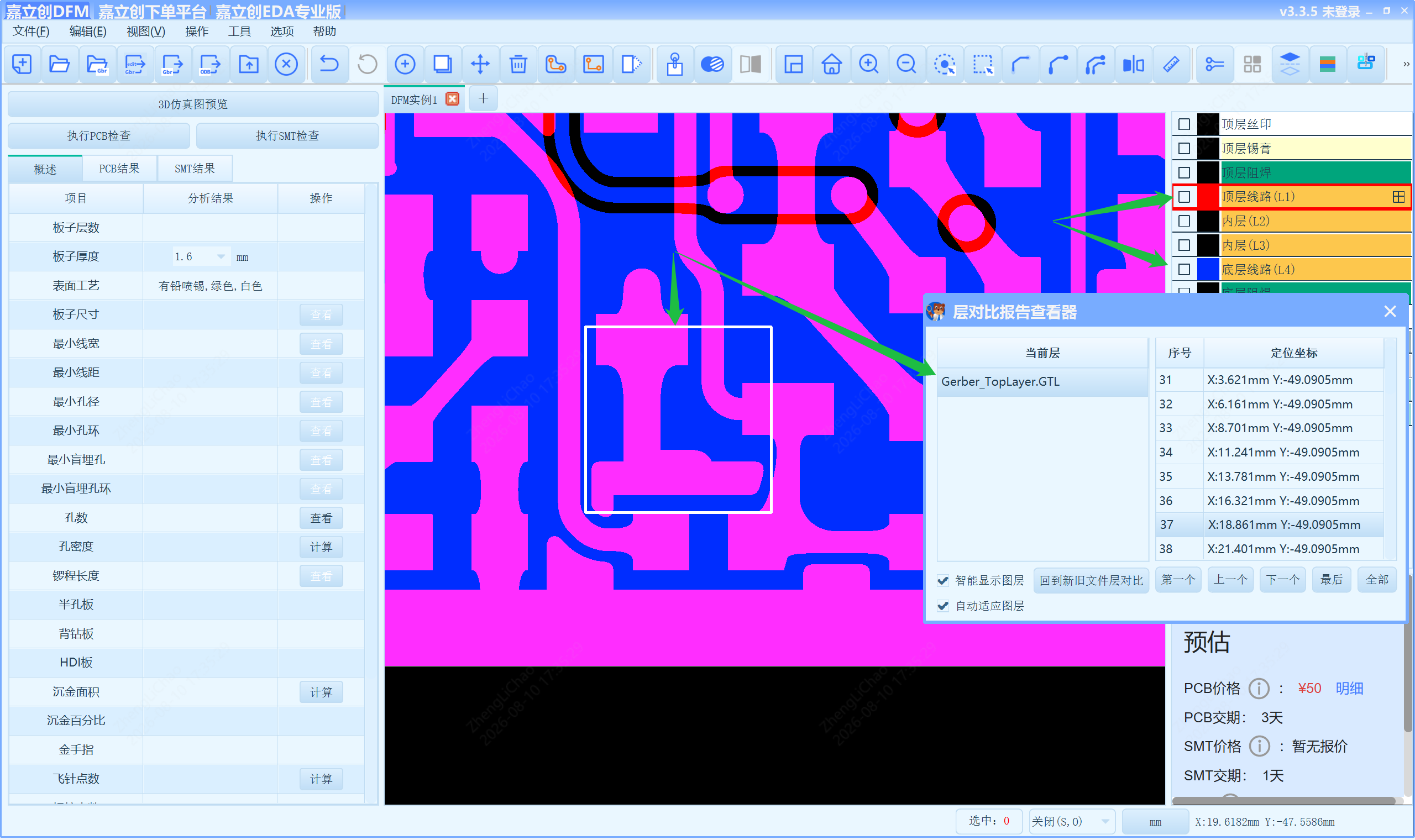

<h2>7. 查看差异报告</h2>
<p>打开差异报告后，层对比主窗口会暂时隐藏。报告查看器会显示差异所在图层、定位坐标和图形位置。</p>
<ul>
<li>【第一个】【上一个】【下一个】【最后】：按顺序切换差异位置。</li>
<li>【全部】：在图形区显示全部差异定位格子。差异数量较多时，建议先逐个查看。</li>
<li>【智能显示图层】：根据当前差异自动调整相关图层的显示。</li>
<li>【自动适应图层】：切换差异时自动调整视图范围。</li>
<li>【回到新旧文件层对比】：返回层对比主窗口，继续查看其他图层组合或调整参数。</li>
</ul>
<p>查看差异时，应判断其属于计划内设计变更、正常CAM补偿，还是非预期的图形新增、删除、偏移或尺寸变化。必要时使用客户端测量工具复核差异尺寸。</p>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/af5e6519-3ed2-4c09-aae2-38a79b4ee21e-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>

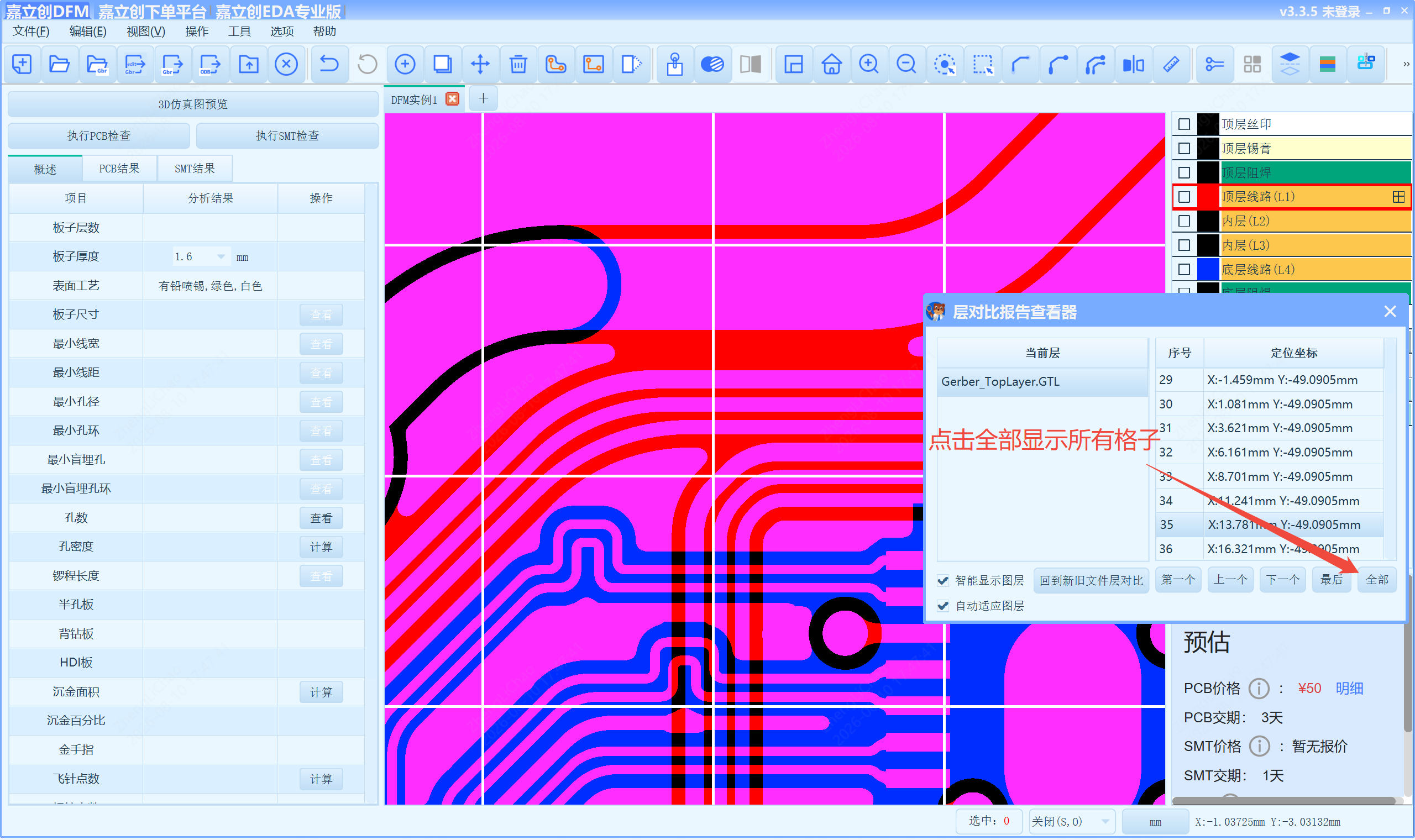

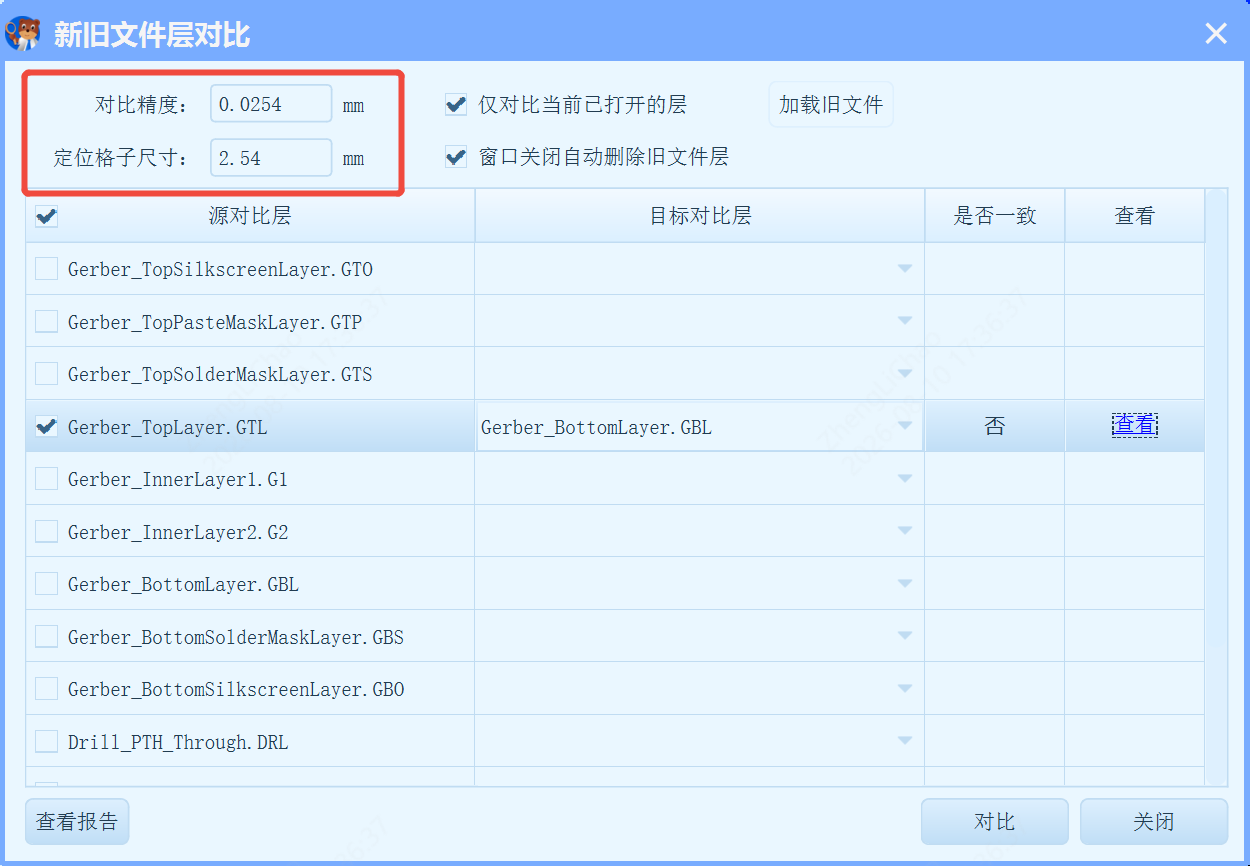

<h2>8. 对比精度与定位格子</h2>
<p>【对比精度】决定多小的图形差异会被过滤，【定位格子尺寸】决定报告如何划分和定位差异区域。两者不应混淆。</p>
<ul>
<li>客户端默认对比精度是0.0254mm (即为1mil)，最大精度限制是5mil(0.127mm)</li>
<li>定位格子是对比出差异后，用一个指定尺寸的小方块，用于查看操作时显示差异位置。</li>
<li>对比精度越小，越容易报告细小差异；对比精度越大，被忽略的细小差异越多。</li>
<li>定位格子越小，差异位置划分越细，报告条目可能更多；定位格子越大，定位范围更宽。</li>
<li>调整参数后应重新执行对比，并记录本次审核所采用的参数值。</li>
<li>不同版本或不同用途的对比结果，应在相同参数下复核，避免因参数变化产生误判。</li>
</ul>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/744fdcfa-437e-488a-bf55-f97513ca430e-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>
<p><span data-block="0" class="img-view" contenteditable="false"><span class="resizable"><img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/5b30958d-94dc-4eb3-ac26-8141ad8eb718-image.png" alt="image.png" /></span><img class="del-icon" src="" /></span><br></p>
<h2>9. 常见问题</h2>
<p><strong>① 为什么对比后出现整板范围的大量差异？</strong></p>
<p>优先检查两层是否属于同一功能层，以及坐标原点、单位、方向、旋转和镜像是否一致。整板规律性偏移通常与图层未对齐或配对错误有关。</p>
<p><strong>② 为什么预期存在的细小差异没有被报告？</strong></p>
<p>检查【对比精度】是否设置过大。小于该阈值的差异不会报告。调整为更小的数值后重新执行对比，并确认选择了正确的图层组合。</p>
<p><strong>③ 为什么旧文件层没有自动配对？</strong></p>
<p>自动配对通常依赖图层名称。若新旧文件的层名不同，请根据实际层功能在【旧文件层】下拉列表中手动选择，不要只根据扩展名或排列顺序判断。</p>
<p><strong>④ 为什么关闭窗口后旧文件层仍保留？</strong></p>
<p>请检查是否勾选【窗口关闭自动删除旧文件层】。未勾选时，本次加载的旧文件层不会自动清理。</p>
<p><strong>⑤ 钻孔层对比结果异常怎么办？</strong></p>
<p>部分钻孔文件可能因单位、整数位/小数位或省零方式识别错误，导致孔位或尺寸异常。请先确认并调整钻孔格式，再重新执行层对比。</p>
<p>钻孔格式调整参考：<a href="https://www.jlc.com/portal/server_guide_62025.html">《嘉立创DFM客户端钻孔格式调整》</a></p>
<p><strong>⑥ 图层显示为“不一致”是否表示文件错误？</strong></p>
<p>不一定。“不一致”只表示两层存在超过当前对比精度的图形差异。设计版本更新、工艺补偿和生产优化都可能产生计划内差异，应结合变更记录和工程要求确认。</p>
<h2>10. 使用注意事项</h2>
<pre class="vditor-wysiwyg__preview" data-render="1"><code style="max-height: 682px;" class="hljs">             ● 图层必须对齐，并采用可正确解析的坐标和单位。<br /><br />             ● 同名图层自动配对后仍需人工检查，避免层类型识别或命名差异造成错配。<br /><br />             ● 对比参数应与审核目的相匹配，并在复核时保持一致。<br /><br />             ● “无差异”只代表在当前图层组合和参数下未报告图形差异，不代表电气设计、制造工艺或产品功能已通过审核。<br /></code></pre>
<ul>
<li>图层必须对齐，并采用可正确解析的坐标和单位。</li>
<li>同名图层自动配对后仍需人工检查，避免层类型识别或命名差异造成错配。</li>
<li>对比参数应与审核目的相匹配，并在复核时保持一致。</li>
<li>“无差异”只代表在当前图层组合和参数下未报告图形差异，不代表电气设计、制造工艺或产品功能已通过审核。</li>
</ul>
