服务指引

DFM客户端快速入门

( 2024-06-05 阅读 13306)

阅读 13306

(0) (1)

用户 (8145196A) (0)
1234567890-=

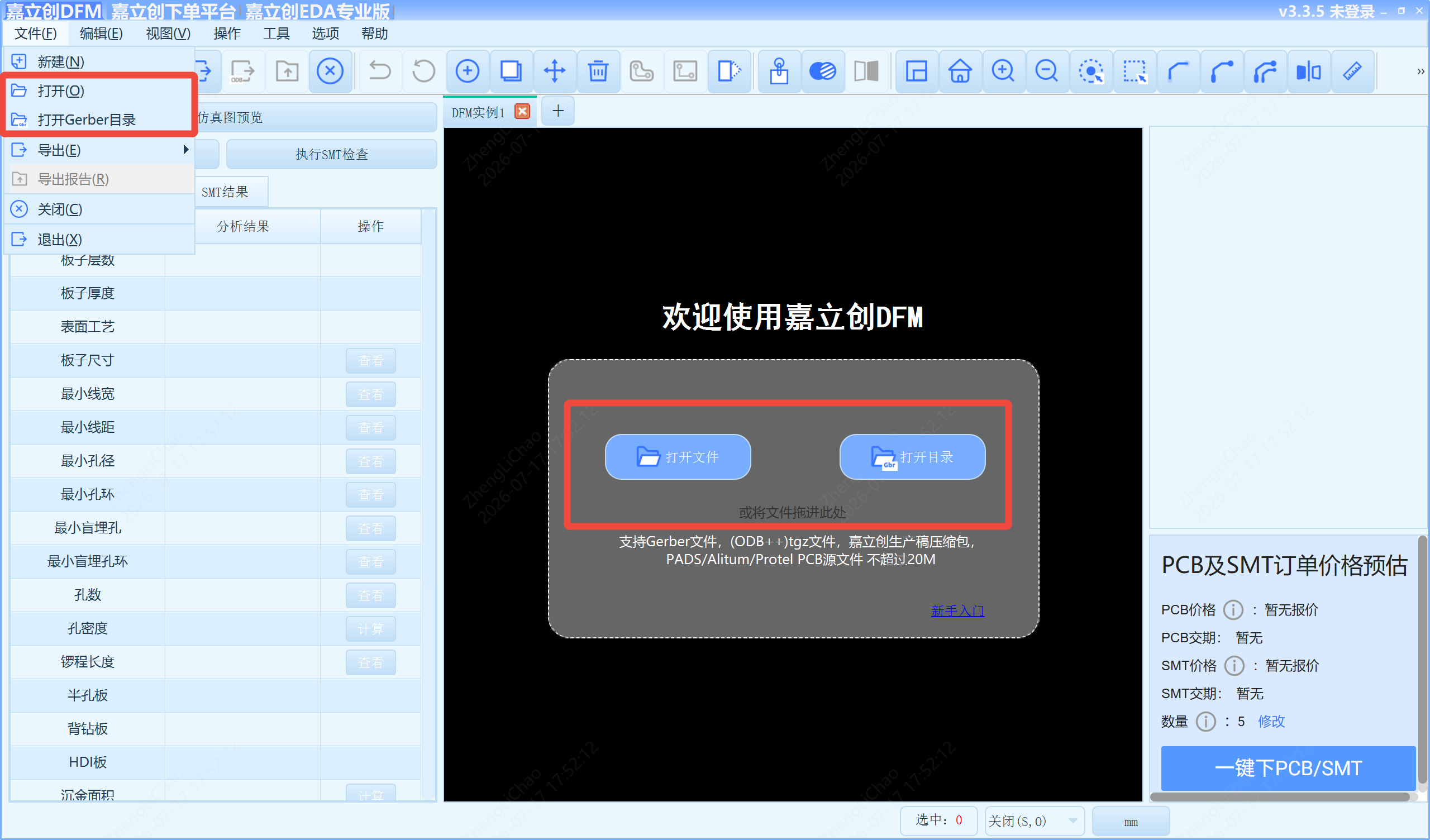

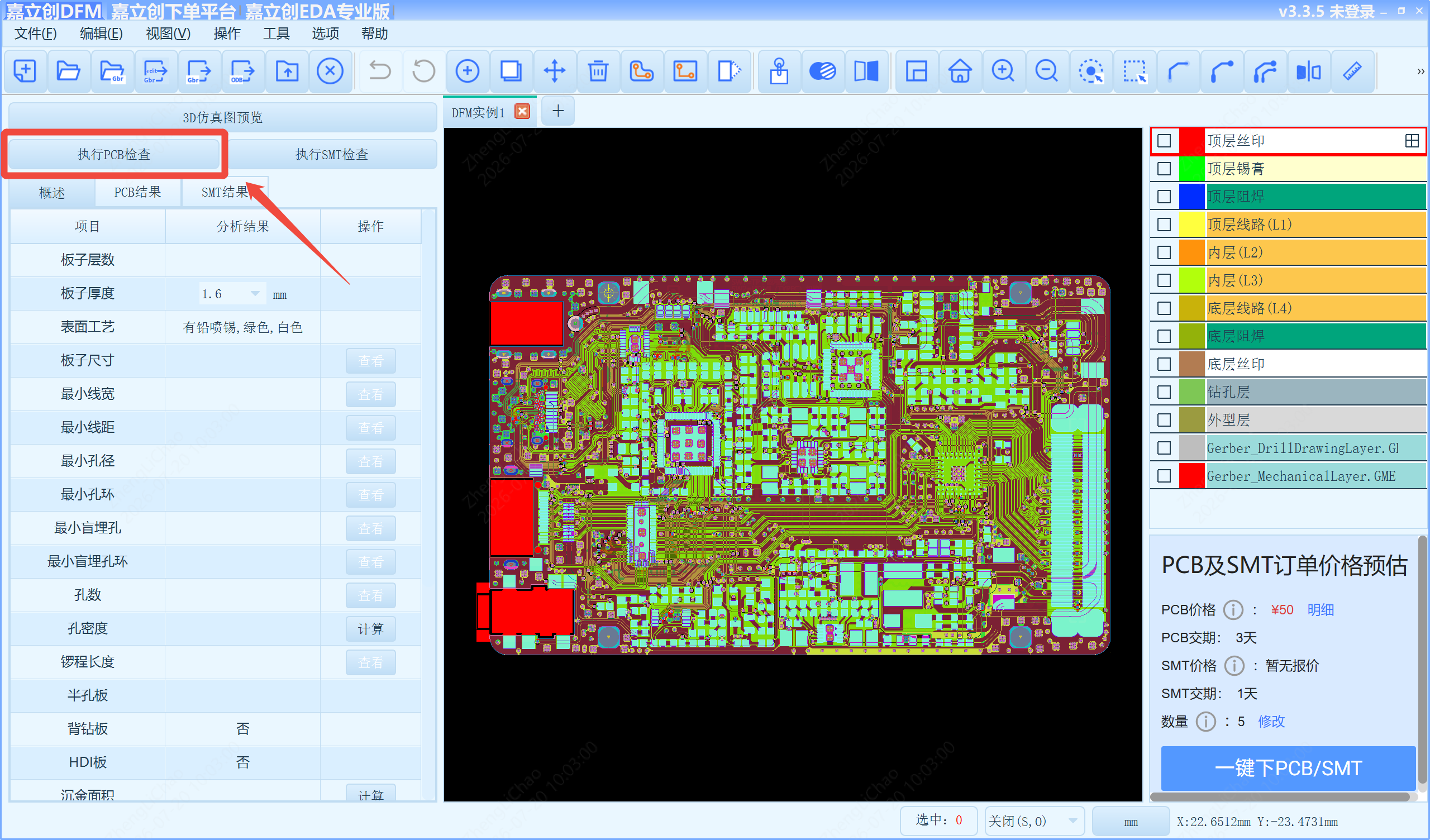

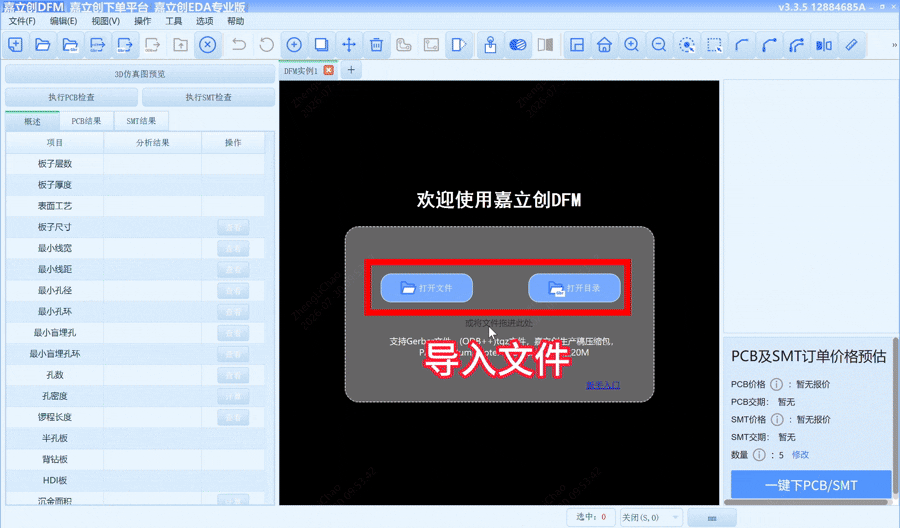

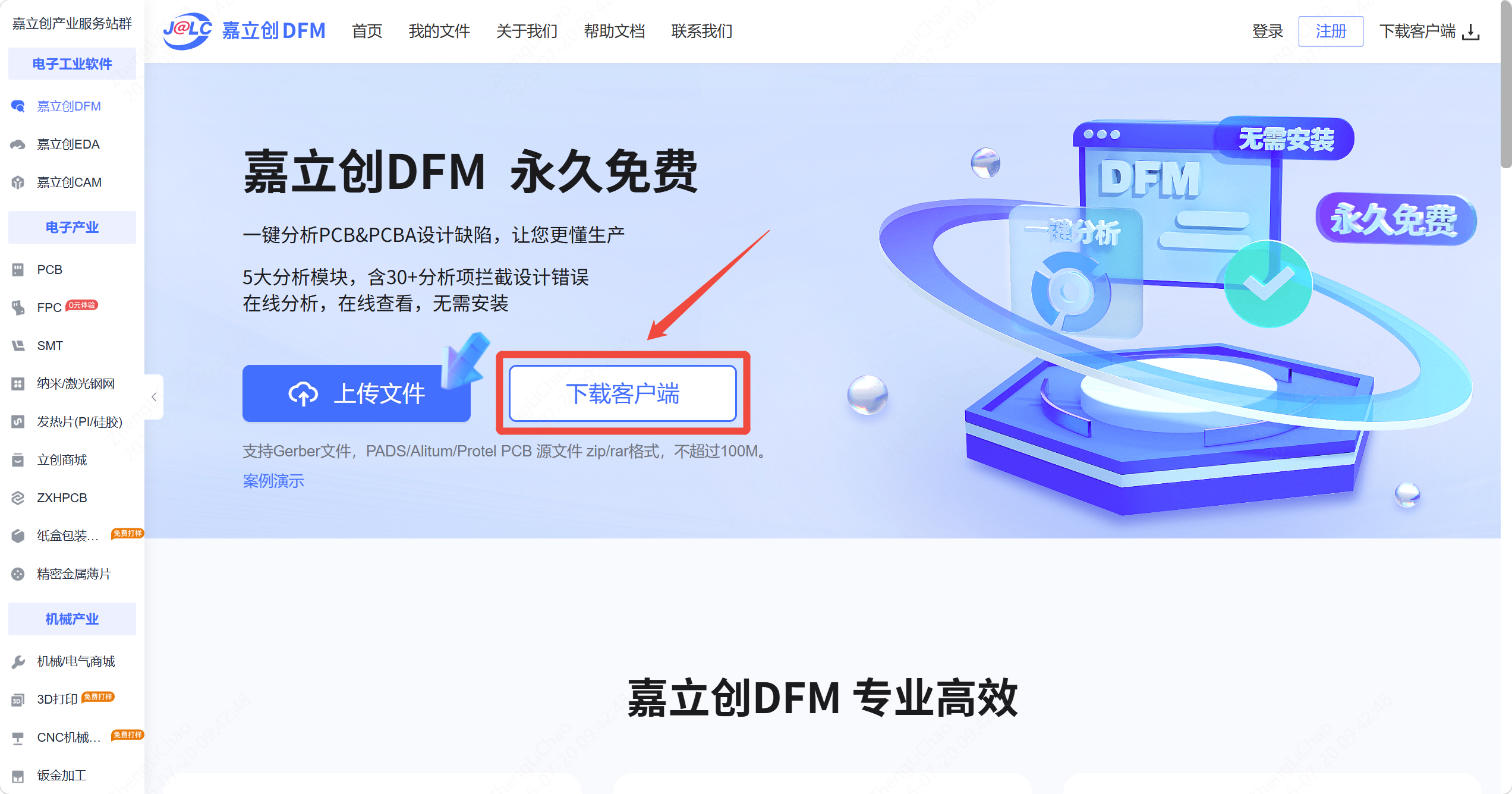

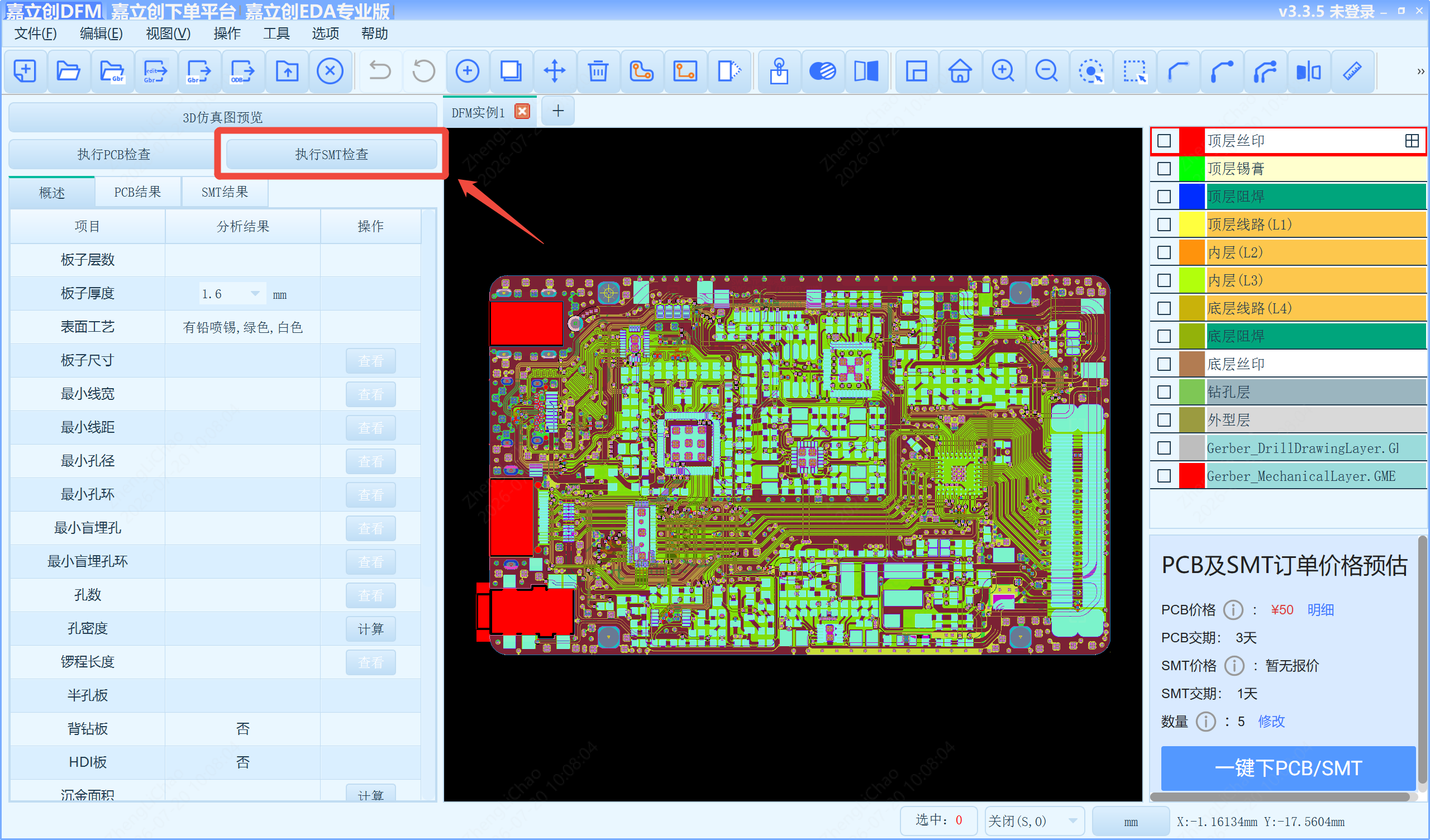

<h1>前言</h1><p>之前我们有介绍DFM快速入门，是针对浏览器版本的（快速开始使用嘉立创DFM）</p><p>本章我们来介绍DFM客户端版本的入门</p><h1>安装客户端</h1><p>一：打开DFM首页网站 www.jlc-dfm.com</p><p>二：下载客户端安装包，下载到本地后，双击打开直接按提示安装。</p><p>1）：本安装包特点，最小权限安装，不会向用户主动索取管理员权限，降低用户电脑安全风险</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/e12de474941646d4a8b9cf55497de77b-fd89e57b-b781-411a-a2ec-d1d0b7b9dc34-image.png?fileIndexId=8656297628585500672"></p><h1>启动客户端</h1><p>打开客户端之后，如下图这样</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/d6f31d4451614085aee423194349544b-9f69b5c2-9b96-42b8-abf4-0bd40a18abf7-image.png?fileIndexId=8656295327132876800"></p><h1>打开文件</h1><p>打开文件分两种方式</p><p>一：菜单（【文件】->【打开】|【打开文件】）或者工具栏，选择要打开的文件</p><p>二：直接拖拽文件到界面任意位置，程序会自动加载文件</p><p>打开文件支持的格式：</p><p>一：Gerber文件（既可以选择打开一个Gerber文件目录，又可以直接打开一个Gerber文件压缩包文件）（备注：不需要用户登录）</p><p>二：PCB原文件（支持AD，Protel，PADS EDA类型的PCB原文件）（备注：需要用户登录）</p><h1>DFM之PCB分析</h1><p>打开一个文件后，默认会进入PCB的DFM界面，并展示PCB图，直接点击【执行DFM检查】。</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/77b2a737580747f0a251dc0c4032a518-7f008ac2-d6a8-4514-b838-d3bc6537b1af-image.png?fileIndexId=8656292193463771136"></p><p>分析之后，会得到各分析结果，这里展示的是详细的各种分析项，按红黄绿三颜色区分安全等级，点击这些按钮可以查看对应分析项目的具体报告位置，详细可查看    <a href="https://www.jlc-dfm.com/help_document/id/q3i41544.html" rel="noopener noreferrer" target="_blank" style="color: rgb(0, 100, 255);">DFM分析项结果查看界面帮助</a> 。</p><p>备注：灰色按钮，表示该分析无相关结果，意思是没有该方面的问题。</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/4767466f225e49f0ba2063281bc565c4-20a8d80c-6536-49e2-a8a0-5d56a49f17bb-image.png?fileIndexId=8656289165469614080"></p><p>点击【概述】，可以切换到【概述】项，这里汇总了直接与PCB生产报价有关的参数信息，另外也包含了一些非DFM相关的数据：比如锣程统计等等。</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/315b27469c2d4025945b764effdccf80-c4c19dea-67e7-4ad4-90ad-668b2811d702-image.png?fileIndexId=8656286122146086912"></p><h1>SMT分析</h1><p>点击【执行SMT检查】会单独打开SMT分析的界面（此功能需要联网用户登录认证身份），SMT重点是分析元件装配相关的信息，所以PCB板子是默认以2D仿真图的效果展示</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/ff4b4b1613504529ac5596455f722a78-f90b388a-e7a7-4fc0-9a33-c9ebd07b78b5-image.png?fileIndexId=8656283078032814080"></p><p>如果PCB环境节打开的是Gerber文件，这里要先执行“BOM匹配”操作，先把元件加载进来</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/5afff3e23e1d457eb47519b1a8002cb4-01860ab2-0105-4a3b-b68f-f50fa050156b-image.png?fileIndexId=8656280063649443840"></p><p><img src="https://pbt-pub.jlc.com/pbt/cms/c52db6018382458baccb127854cd650a-a44a345e-9c20-4187-9d51-752453222e53-image.png?fileIndexId=8656276864322973696"></p><p>系统后端会先执行一次BOM匹配，尽可能的匹配到所有的元件，效果如下图，部分没有自动匹配成功的元件，需要人工手动匹配。</p><p>备注：“BOM匹配”过程同嘉立创SMT下单过程中的BOM匹配完全一致（嘉立创SMT见 <a href="https://www.jlcsmt.com/" rel="noopener noreferrer" target="_blank" style="color: rgb(0, 100, 255); background-color: rgb(252, 236, 204);">嘉立创SMT_一站式PCBA服务平台</a>）。</p><p>BOM匹配完成后，点击“保存并关闭”。</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/38483e084c1e47a5bd6ae453ee24356f-087c9fac-3eef-46c4-a0da-73e3a6f11798-image.png?fileIndexId=8656271313311813632"></p><p>“保存并关闭”后，匹配好的元件会自动同步到主界面上来。</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/a59f17c1128d434399d8e485c95ab4e2-cbf17979-d2aa-4e3a-b0a8-6926e6206b27-image.png?fileIndexId=8656267056143990784"></p><h1>导出分析报告</h1><p>执行完上面所有的分析检查后，可以一键导出DFM报告</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/de45afb6658841398946e8b446176058-9bc62e9f-7a43-45ba-bf6e-778ec366f50d-image.png?fileIndexId=8656261549727346688"></p><p>导出的报告为PDF文档，部分效果如下图</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/2e5691d5b8bd425fabd06c27eaddd8bb-3eb2d2b5-0504-4691-8071-91b5749927d8-image.png?fileIndexId=8656253644009431040"></p><p><img src="https://pbt-pub.jlc.com/pbt/cms/eb4df11c828e4458bb658bb145020071-e126e2b6-52aa-42f9-945b-0175d5de6b22-image.png?fileIndexId=8655918496105549824"></p><h1> 到此结束！！！</h1><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p>
