DFM自定义检测规则配置

( 2024-05-29 阅读 4291)

阅读 4291

(0) (0)

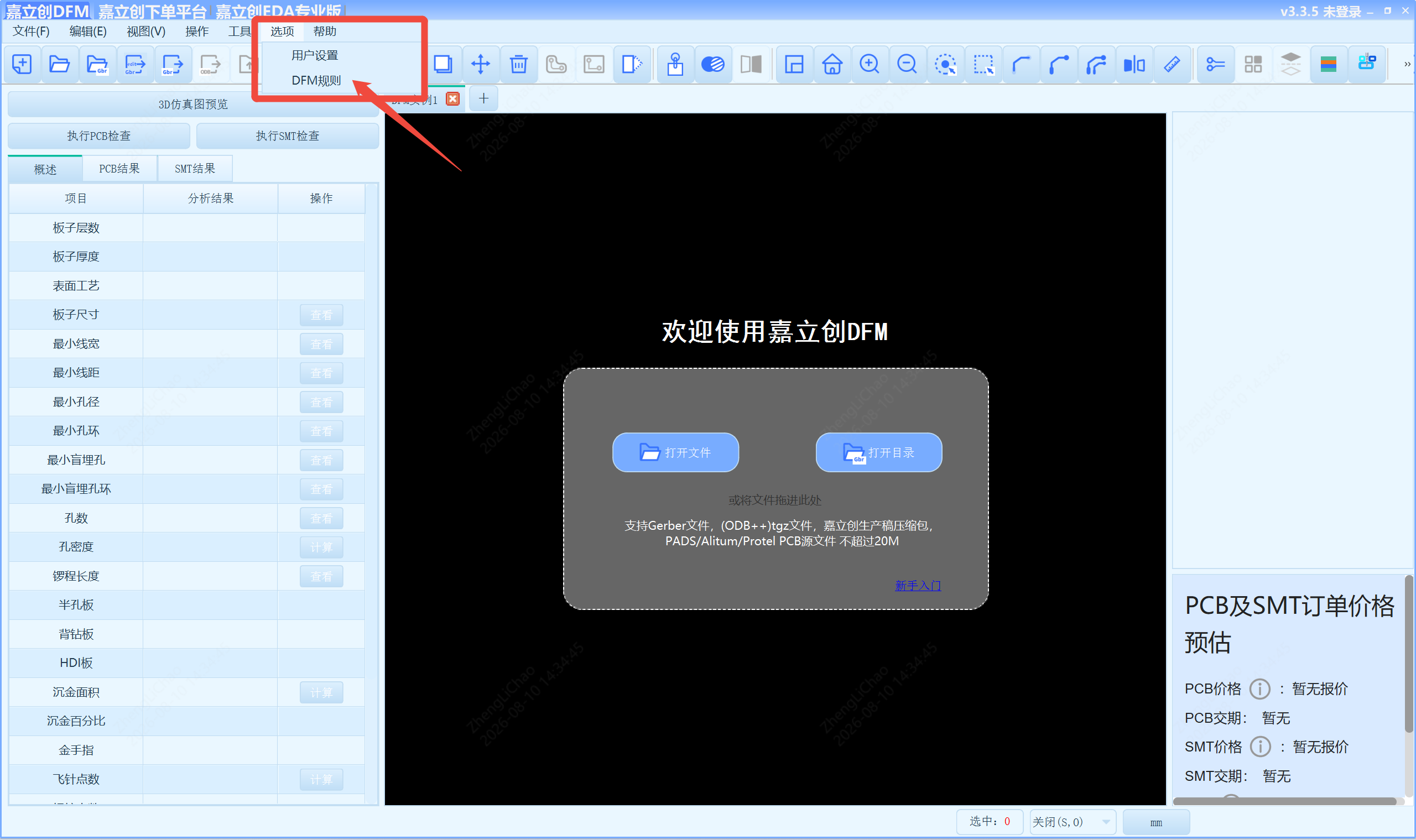

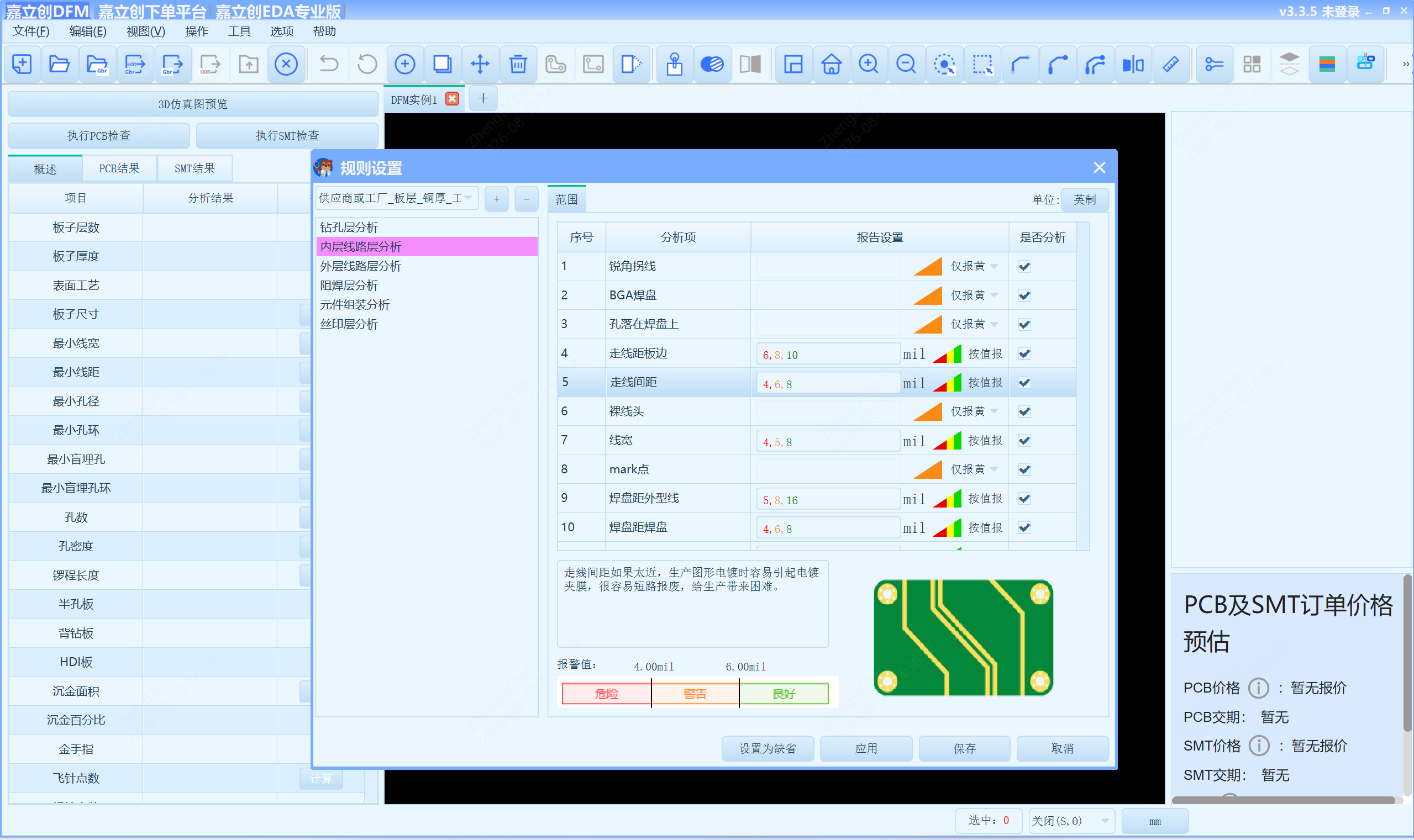

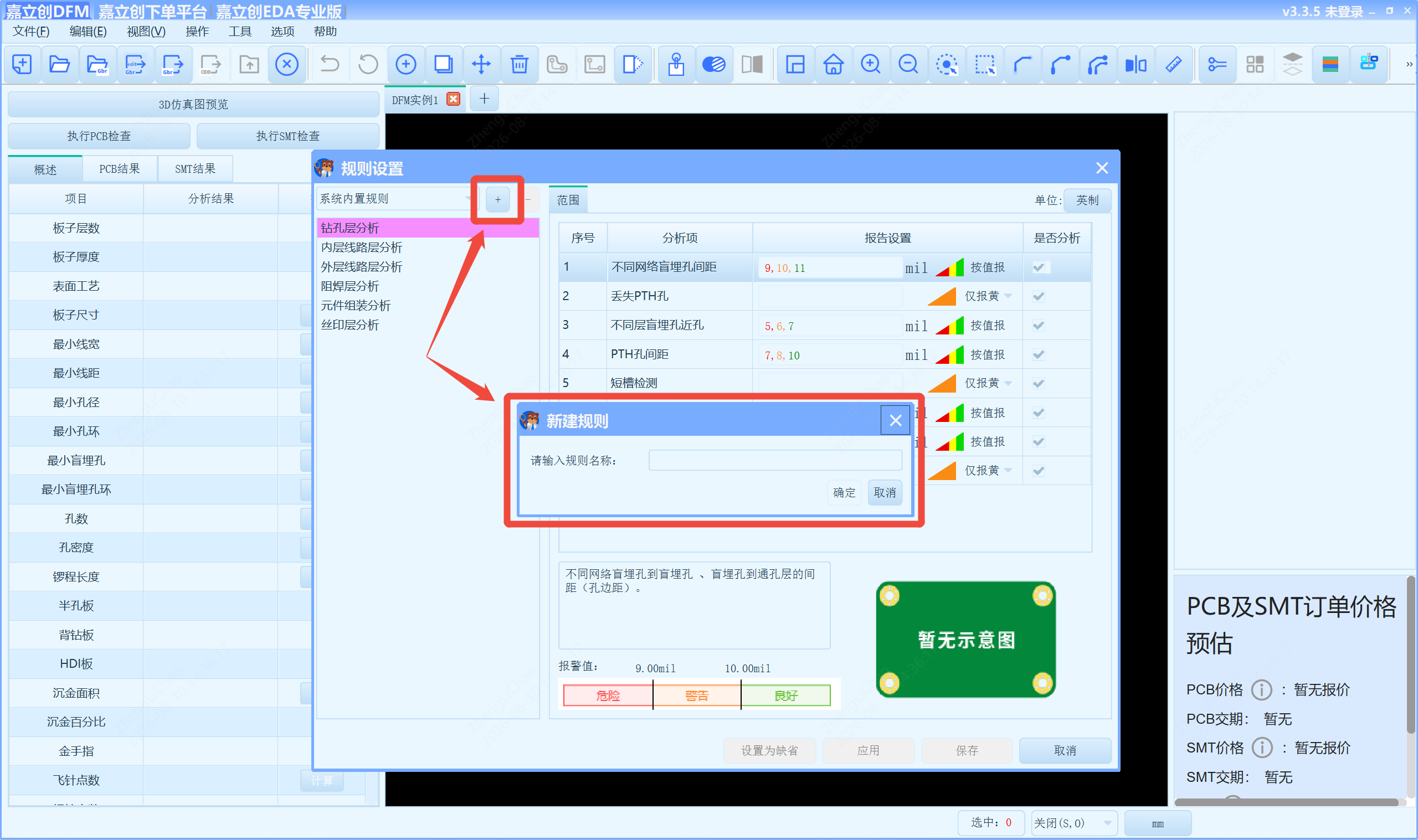

<h1>前言</h1><p>不同的制造工厂，有不同的工艺控制水平，这也意味着DFM的规则也是根据实际制造工艺有变化的，比如 4mil 的走线宽度在A工厂可以生产，但是在B工厂就不行了，因此我们需要能自定义DFM的分析规则。</p><p>菜单【选项】->【DFM规则】。</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/4ee1c5b1ceb046618a30e450d3415ce0-5e74b127-5b04-4c93-a12d-6daca798d014-image.png?fileIndexId=8656286112896970752"></p><p>新用户刚打开的规则设置如下图效果（备注：老用户可能显默认显示自一定义的规则，而不是显示【系统内置规则】）</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/c21651e1eafb449c80a95c6c36424170-e2e8da87-97b5-42e5-83e4-14ed310ac169-image.png?fileIndexId=8656283067010588672"></p><h1>新建自定义规则</h1><p>第一次使用的，刚打开的时候，只有一个系统内置的缺省规则，这个规则是不允许编辑修改的，可以下图所示新建规则，比如“JLC_双面板”是我给自已新建规则随机起的一个规则名称，你也可以起一个有意义的名字，比如铜厚要求不同，对工艺的规则也不同，可以分别建不同的规则，比如：“双面板1盎司” ，“双面板2盎司”等等。</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/e90e147a11c44045a6ac220753e18e7c-7948e3df-a52d-424b-be3c-1322fc2bedf3-image.png?fileIndexId=8656280049527898112"></p><p><img src="https://pbt-pub.jlc.com/pbt/cms/1da08bf259074b2a829b1456092a87f1-96f76100-38d3-4b31-9691-fb29e7e51ffd-image.png?fileIndexId=8656276848656707584"></p><p>**新建的自定义规则是基于【系统内置规则】的一个副本，用户在这个规则里面可以自由编辑规则数据。**</p><h1>规则分析项解释</h1><p>新建规则之后，就可以根据实际的生产能力，来调整各分析项的报告值等级设置。</p><h2>分析模块</h2><p>目前一共有如下六大分析模块</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/ed332cae988d482182730bf4d1dfb3a6-8d15a5be-9d8a-4beb-a08f-084cab499b4e-image.png?fileIndexId=8656271296439074816"></p><h2>子检测项</h2><p>每个模块又有若干个子分析检测项</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/0c19f9608f7c49018e100b1d2b63ec9a-3a347996-1be8-4eac-a7ae-fa48acec2b93-image.png?fileIndexId=8656267036883476480"></p><p>每个子检测项又有描述详情</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/00b117e44ed14b16b1febed335294a4a-5dde8552-a8ed-4b08-92ee-2664bd37e334-image.png?fileIndexId=8656261528936722432"></p><h2>范围报告设置</h2><p>下图报告设置，这里可以设置自己的范围规则，如何修改参考下面【按值报】【非按值报】的详细解释。</p><h3>按值报</h3><p>以“线宽”来举例说明：它默认的“红，橙，绿”（备注：有时候可能也会说“红，黄，绿”三色，【橙】和【黄】都是同一个意思，后面不再赘述）三个等级的值分别是“4， 5， 8”，如果是2盎司的铜厚，可能要调大，比如改成“8， 10， 12”，意思是走线宽度小于8mil 表示危险，8-10mil 表示勉强能做，属于设计在踩生产极限，大小10mil 表示安全，可以放心设计。其它的分析项，可以以此类推。</p><h3>非按值报</h3><p>还有一些分析项，没有测量值的等级设置，只是提供了“仅报黄”（表示警告提醒）或“仅报红”（表示危险）这样的等级选项，这类的分析项没有长度测量概念，只是描述一个现象，比如“裸线头”的存在，是不符合我们常规设计直觉的，很有可能是我们误操作把线段截断了，那么这个分析按“仅报红”当成危险来提醒是有必要的。当然了如果你是故意这样设计，而且是你的常规操作，可以设置为“仅报黄” （黄对应的就是橙色，橙色字醒目一些），比如有的天线天生就是一个裸线头。</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/557f16c0f3ac455eaa371ba93bc270a1-d5df099b-b022-4ef2-81a4-3c4dc915d75f-image.png?fileIndexId=8656253618852536320"></p><h2>检测项开关</h2><p>有一些DFM检测对于用户来说，可能并不在意，如果每次都报告出来会觉得很烦，比如裸线头，有的用户压根都不在意。</p><p>这个时候，用户可以在下面找到自己不关心的检测项，把勾去掉即可，取消勾选后，后续DFM将不再报告该项（该项默认就是良好）。</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/e8db08cffd354c05873b31a0a51e8fa3-8e261866-3dd6-47cc-a236-3abd753583e7-image.png?fileIndexId=8655918465210306560"></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p>
