技术指导:FPC插拔金手指EDA设计教程--文末有工程案例

( 2024-05-20 阅读 79944)

阅读 79944

(0) (1)

用户 (5476539C) (0)
FPC外框是异形的，设计时如何加补强板？补强板设计工具可以选择多边形，但是不支持圆形倒角。

官方工作人员 (0)
您好！嘉立创EDA是可以设计异形的，补强机以用画线和画弧的命令画好闭合的形状，再转为补强板，谢谢！

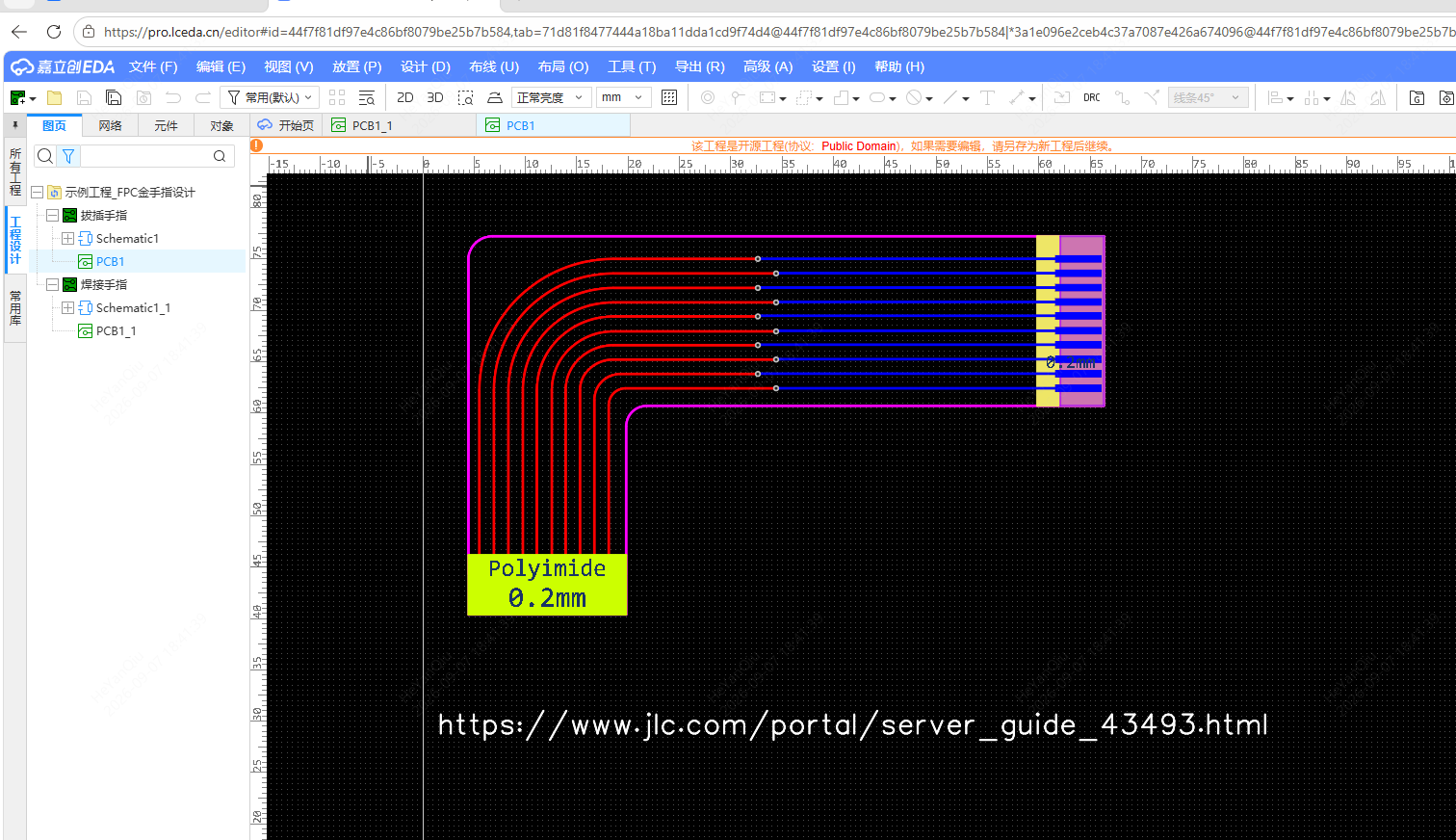

<img src="https://pbt-pub.jlc.com/pbt/cms/4984a9810ffa4f10bab7ffdb72f6d280-9d87ef6d-1692-49f3-9f7e-b6893d7fadef-image.png?fileIndexId=8656280021173592064"> 1：焊盘距离板框中心最少需要0.2mm的间距<img src="https://pbt-pub.jlc.com/pbt/cms/b12d4008b300486f9f66932c74114a3e-e32b911f-3a1e-48a1-86c8-ec780f8faf42-image.png?fileIndexId=8656276813340532736"> 2：在焊盘的背面绘制一个补强区域。并且选择好你需要的对应材质，插拔金手指一般选用PI补强，补强厚度可以关注【嘉立创FPC】公众号，在FPC设计里找到金手指补强厚度计算器或打开<a href="https://tools.jlc.com/jlcTools/#/calcGoldfingerPIThickness">https://tools.jlc.com/jlcTools/#/calcGoldfingerPIThickness</a>进行计算<img src="https://pbt-pub.jlc.com/pbt/cms/f1b0196df9ec42f19ed507fdf54f46f0-8e14c843-9197-43c2-a785-af93a234b8b9-image.png?fileIndexId=8656271255213125632"> 补强区域远离板框的一方需要超过焊盘最小1mm的距离。<img src="https://pbt-pub.jlc.com/pbt/cms/5fb2f7427e414edf9ccfa4a7c96896b0-c0c4484a-230d-48fd-aa18-3570e003d74e-4.gif?fileIndexId=8656266981578194944"> 3：绘制顶层与底层的阻焊区域进行开窗，同时需要边缘盖油避免导线跟焊盘交接处折断。注意：不管顶层还是底层开窗，最少需要保证焊盘位置处有0.5mm的宽度不被开窗<img src="https://pbt-pub.jlc.com/pbt/cms/5de5c842ab5743a4b1270fd1158c4df0-36310f83-babf-416b-b263-87b8676801de-5.gif?fileIndexId=8656261450179735552"> <h2>3D预览图：</h2><img src="https://pbt-pub.jlc.com/pbt/cms/3c34a794d9d54ef58571409127d2376b-c24b178b-d35d-4365-9804-ab55abdfd675-image.png?fileIndexId=8656253511151198208"> 有工程案例：<a href="https://pro.lceda.cn/editor#id=44f7f81df97e4c86bf8079be25b7b584,tab=71d81f8477444a18ba11dda1cd9f74d4@44f7f81df97e4c86bf8079be25b7b584|*3a1e096e2ceb4c37a7087e426a674096@44f7f81df97e4c86bf8079be25b7b584">FPC插拔金手指设计</a> <h1>有关FPC设计问题，可扫码交流，一对一免费指导</h1><img src="https://pbt-pub.jlc.com/pbt/cms/cbe2d6130fa2418ba1175d1c5f2dabe5-ce2de8e1-5f32-408f-9049-b1936b24fafb-image.png?fileIndexId=8655918319601795072">
