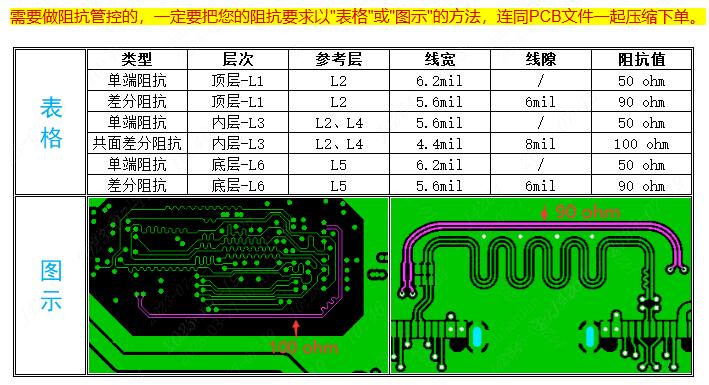

PCB上的阻抗设计如何变得简单
( 2024-01-19 阅读 47364)
阅读
47364
(15)
(7)
-
用户 (834617W) (0)请问一下：如果我用阻抗计算器算出来的阻抗值进行设计，再下单时选±20%时，实际加工出来的阻抗值误差是多少呢？还有就是选择±10%时你们调整是调整线宽参数还是调整的工艺精度方面呢？这个可以由我们自己来调整实现±10%的误差吗？官方工作人员 (0)
选择阻抗公差+/-20%的，我们不测量阻抗值的，因此不能估计阻抗值误差。选择阻抗公差+/-10%，工程和工厂会对阻抗管控，多次测量并在后续生产中校正（如调整油墨厚薄等方式）
-
用户 (1335108A) (0)阻抗计算器有小BUG，点两次相同板子层数后，板厚自动变为0.4
官方工作人员 (0)请问是指几层板？多少铜厚的？我们测试一下，谢谢！
-
用户 (7255674A) (0)单端的走线，是不是只需要保证线宽？是否需要阻抗线到旁边铺地的间隙参数？官方工作人员 (0)
单端的就是单根阻抗线，而共面单端是单根阻抗线与周围的铜面，请您依实际设计选择对应的结构来计算，参考阻抗设计说明：https://www.jlc.com/portal/server_guide_38565.html
-
浙** (243964A) (0)请问一下，板子是根据嘉立创阻抗神器计算的阻抗来画的线宽和线距，为什么最后板厂还是需要调，甚至出现无法满足阻抗，从而调整阻抗值官方工作人员 (0)
您好，您按嘉立创阻抗神器计算好后，选择一种层压结构，资料按计算好的数据设计好线宽线隙，下单也按前面选中的层压结构下单就可以了，我们工程只是微调，一般都是可以的，谢谢！
-
用户 (7029243A) (0)计算阻抗的时候，阻焊层会考虑进去吗？官方工作人员 (0)
会
