小嘉扫雷:AD设计不规范引起的常见错误点

( 2024-01-01 阅读 50350)

阅读 50350

(0) (7)

用户 (802347A) (0)
请问一下，自行拼板时画V-CUT线时只要画一条就可以了是吗？还是需要画两条以表示PCB正反两面的V-CUT走刀？

官方工作人员 (0)

一条就可以了
用户 (6220759A) (0)
AD中板子挖空的区域只要用和板子外型层一样的线划出来就行吗，还是要放一个板子裁剪区域

官方工作人员 (0)

您好，需要画出实体图案，谢谢！
卓** (313163G) (0)

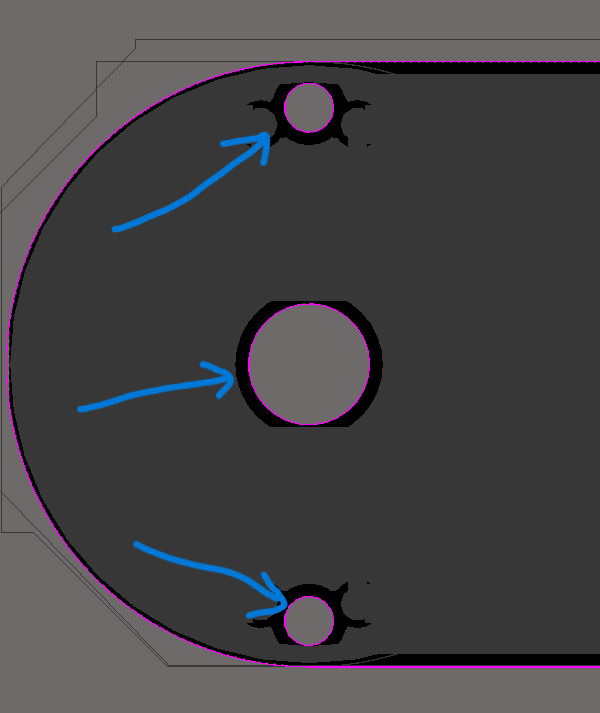

这样设置，做出来的孔内壁有镀铜吗？

官方工作人员 (0)
您好！勾选了plated这种是有铜的，但是焊盘为0（焊盘<=孔径时可能做成无铜孔）。正确的有铜孔设计是：1）勾选plated 2）焊盘比孔大（为方便焊接，焊盘直径建议比孔直径大0.4mm以上）。谢谢！
用户 (8268394A) (0)
aaaa
用户 (8159197A) (1)
AD24版本，制作Gerber，在输出NC Drill Files时，报错Origin is out of range，是什么原因？该怎么处理？之前所有项目一直都好好的，这次改板只是加了十几个器件。

官方工作人员 (0)

请检查原始文件是否定好原点的？一般原点位于左下方，若还有问题，可以发图片给我们查看，谢谢！

<p style="line-height: normal;"><strong style="font-size: 16px; color: rgb(0, 138, 0);">工程设计是一件着重细致与严谨的工作，对于产品的需求分析、设计规范、功能验证都需要从多方面来考虑，以期用最小的工作量来完成最佳的产品。</strong></p><p style="line-height: normal;"><strong style="font-size: 16px; color: rgb(230, 0, 0);">"工欲善其事,必先利其器"</strong><strong style="font-size: 16px; color: rgb(0, 138, 0);">，就PCB设计而言，强烈建议在设计前了解PCB厂商的</strong><strong style="font-size: 16px; color: rgb(0, 138, 0); background-color: transparent;"><a href="https://www.jlc.com/portal/vtechnology.html">制作工艺</a></strong><strong style="font-size: 16px; color: rgb(0, 138, 0);">及</strong><strong style="font-size: 16px; color: rgb(0, 138, 0); background-color: transparent;"><a href="https://www.jlc.com/portal/server_guide_112.html">技术要求</a></strong><strong style="font-size: 16px; color: rgb(0, 138, 0);">，同时了解PCB设计软件的规则，以达到最佳设计。</strong></p><p style="line-height: normal;"><br></p><p style="line-height: normal;"><strong style="color: rgb(24, 113, 255); font-size: 16px;">■ 钻孔篇</strong></p><p style="line-height: normal;"><span style="font-size: 14px;">1）在孔属性菜单中，没有勾选"Plated"（中文版为"镀金"），导致设计的有铜孔输出后变成无铜孔，引起开路</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1631673806655324544"></p><p style="line-height: normal;"><span style="font-size: 14px;">2）资料中设计了盲埋孔，而我们暂时不能加工盲埋孔，从而导致漏孔</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1637528018912018752"></p><p style="line-height: normal;"><span style="font-size: 14px;">3）以焊盘孔形式设计在分孔图层（Drill Guide或Drill Drawing）的槽孔不能输出Gerber，会导致漏槽孔</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1639072613806374976"></p><p style="line-height: normal;"><span style="font-size: 14px;">4）槽长与槽宽设计反，导致低版本输出的槽孔数据异常，从而实板槽孔变大（高版本有修复此问题，输出GERBER不会变形）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1647277064362918144"></p><p style="line-height: normal;"><strong style="font-size: 16px; color: rgb(24, 113, 255);">■ 线路篇</strong></p><p style="line-height: normal;"><span style="font-size: 14px;">1）把字符框设计到线路层，导致成品板短路（</span><span style="font-size: 14px; color: rgb(230, 0, 0);">注意：一定要检查好网络连接情况</span><span style="font-size: 14px;">）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1648975810884796673"></p><p style="line-height: normal;"><span style="font-size: 14px;">2）设计内层负片散热盘，大小或方向不符合，导致成品板断路（</span><span style="font-size: 14px; color: rgb(230, 0, 0);">注意：一定要检查好网络连接情况</span><span style="font-size: 14px;">）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1648980844083151104"></p><p style="line-height: normal;"><span style="font-size: 14px;">3）顶底面焊盘大小为0，会导致漏焊盘（建议插件孔焊盘直径比钻孔直径大0.36mm以上，可以两面不一样大）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1666518184234058048"></p><p style="line-height: normal;"><span style="font-size: 14px;">4）AD设计使用Solid铺铜，因Protel99没有此功能导致铜面丢失，需要用Hatched铺铜才能识别，建议用同一种软件设计</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1648982698317840512"></p><p style="line-height: normal;"><span style="font-size: 14px;">5）设计的细长形线条易产生干膜丝相连短路，此类的建议删除或是连接到另一端（线粗在5mil以上，细小缝的同样宜5mil以上）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1649002859548639424"></p><p style="line-height: normal;"><strong style="color: rgb(24, 113, 255); font-size: 16px;">■ 阻焊篇</strong></p><p style="line-height: normal;"><span style="font-size: 14px;">1）设计时勾选了"Foce..."把焊盘强制盖油，导致产板焊盘被阻焊油墨覆盖不能焊接</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1651688266425958784"></p><p style="line-height: normal;"><span style="font-size: 14px;">2）设计时误把元器件插件孔设计成过孔，采用PCB文件下单时选择"过孔盖油"，从而导致实板焊盘盖油</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1651697874787893568"></p><p style="line-height: normal;"><span style="font-size: 14px;">3）设计时把阻焊扩展形窗设计为负数，导致实板焊盘盖油（阻焊扩展数据一般建议设计为0.1mm即可）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1651701067676647808"></p><p style="line-height: normal;"><strong style="font-size: 16px; color: rgb(24, 113, 255);">■ 字符篇</strong></p><p style="line-height: normal;"><span style="font-size: 14px;">1）设计时在顶层的字符是反的，做出来是反的（</span><span style="font-size: 14px; color: rgb(230, 0, 0);">正确设计：</span><span style="font-size: 14px;">顶层字符为正，底层字符为反，做出来都是正的字符）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1666501191598604608"></p><p style="line-height: normal;"><span style="font-size: 14px;">2）设计时在露铜上锡区域的字符，默认是掏掉不会印上的，若需要保留，请下单时特别说明清楚，并确认生产稿检查</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1666503236254695808"></p><p style="line-height: normal;"><span style="font-size: 14px;">3）字符仅仅用于标识作用，不用于开槽或外形，把槽孔设计在字符层，是不会加工槽孔出来的（只印字符框）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1666516171874107520"></p><p style="line-height: normal;"><strong style="font-size: 16px; color: rgb(24, 113, 255);">■ 成型篇</strong></p><p style="line-height: normal;"><span style="font-size: 14px;">1）设计的槽孔keepout勾选了，导致转不出来漏孔（</span><span style="font-size: 14px; color: rgb(230, 0, 0);">注意：AD17以上版本无此选项，请把槽孔和外形都画在机械一层</span><span style="font-size: 14px;">）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1666526555326644288"></p><p style="line-height: normal;"><span style="font-size: 14px;">2）设计的槽孔与外形不在同一层，导致漏槽孔（</span><span style="font-size: 14px; color: rgb(230, 0, 0);">注意：外形只能保留唯一的一层，不能有多个外形层</span><span style="font-size: 14px;">）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1666526798445281408"></p><p style="line-height: normal;"><span style="font-size: 14px;">3）虚拟Board cutout做的槽孔3D中能显示，但实际做不出来的，请采用轮廓线或实际宽度线画出来（最小槽宽为1mm）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1666527084865912960"></p><p style="line-height: normal;"><span style="font-size: 14px;">4）外形层的大小圈不同尺寸的槽孔，导致孔径问题（</span><span style="font-size: 14px; color: rgb(230, 0, 0);">注意：我们优先采用小圈钻孔，避免钻大孔无法返工</span><span style="font-size: 14px;">）</span></p><p style="line-height: normal;"><img src="https://jlc-prod-erp-cms.oss-cn-shenzhen.aliyuncs.com/1666527323538587969"></p>
