为什么提示"有多个PCB源文件或Gerber文件"?

( 2023-09-21 阅读 9130)

阅读 9130

(0) (1)

S** (5212575A) (0)
哦吼

<div class="vditor pv"><div class="vditor-reset wysiwyg-pre" id="preview"><p>该提示只会出现在在线版。嘉立创DFM一次按一个PCB项目进行解析；如果一个压缩包中存在多个PCB源文件、多套Gerber或可被识别为多个项目的数据，系统无法确定应检查哪一套文件。</p>
<h2>1. 常见原因</h2>
<ul>

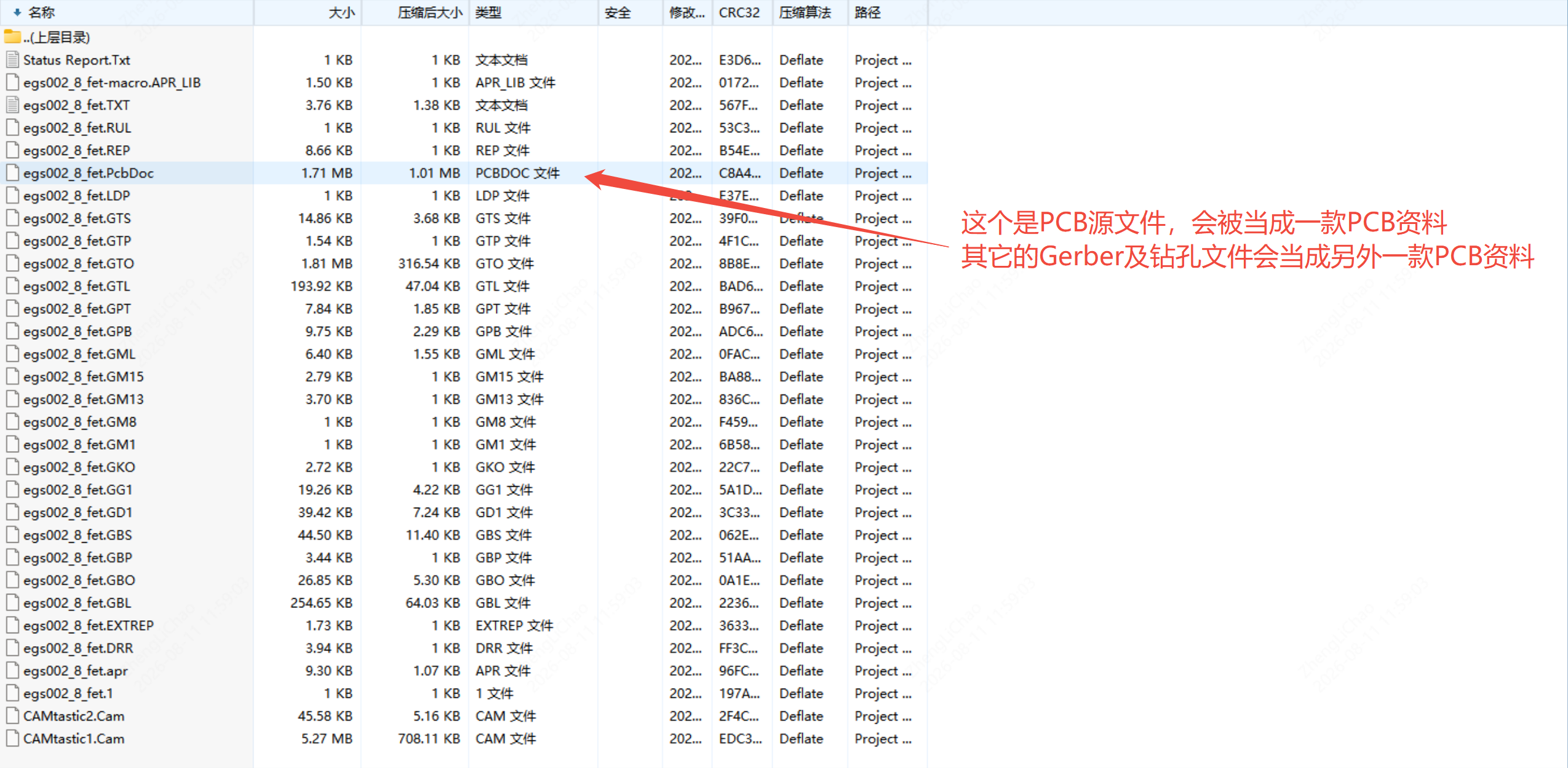

<li>压缩包中同时包含PCB源文件及由该源文件导出的Gerber文件。</li>
<li>压缩包中包含多个PCB源文件，或包含新旧两个版本。</li>
<li>压缩包中包含两套或多套完整Gerber资料。</li>
<li>压缩包内还有ZIP、RAR等内嵌压缩包，其中包含其他PCB资料。</li>
<li>old、backup等备份目录中保留了另一套PCB文件。</li>
</ul>
<p><img src="https://pbt-pub.jlc.com/pbt/cms/210ce758-4f34-436a-9602-3dc0fb69ab25-image.png" alt="image.png" /></p>
<h2>2. 处理方法</h2>
<p>① 将原压缩包解压到本地。</p>
<p>② 确认本次需要分析的PCB项目和文件版本。</p>
<p>③ 选择保留一个PCB源文件，或保留一套完整Gerber资料，不要同时保留两种资料。</p>
<p>④ 删除其他板卡、旧版本、备份文件和内嵌压缩包。</p>
<p>⑤ 重新压缩并上传。多块PCB需要分别建立压缩包，逐个上传分析。</p>
<h2>3. 在线版与客户端的区别</h2>
<p>嘉立创DFM客户端采用本地解析服务，不进行在线版的资料款数识别，因此不会提示“有多个PCB源文件或Gerber文件”。客户端打开目录或压缩包时，会将其中可识别的文件作为一套Gerber资料加载，不会判断其中包含几款PCB资料。</p>
<p>如果目录或压缩包中没有可识别的Gerber文件，图形区域可能显示为空白。为避免文件混用或显示异常，建议一套PCB资料使用一个独立目录或压缩包，并由用户自行确认文件内容和版本。</p>
