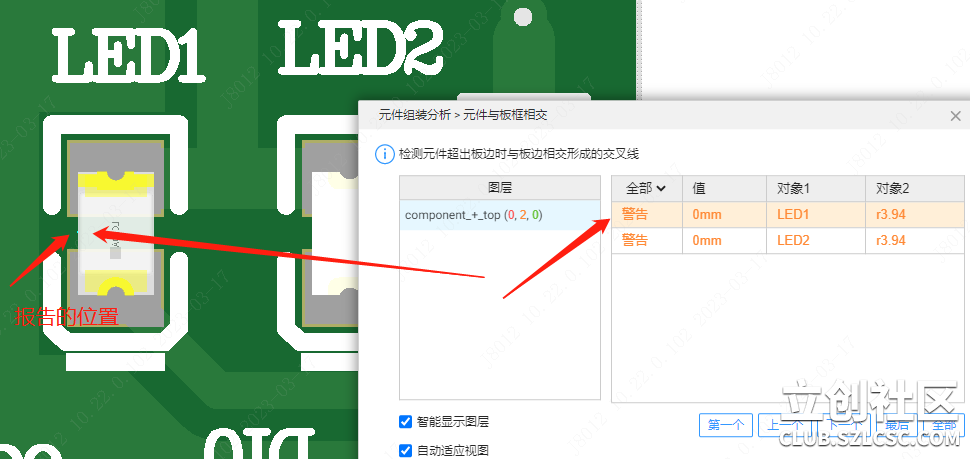

出现该提示,表示嘉立创DFM按照当前文件中被认定为PCB外形的图形进行判断时,检测到元件与板框相交。该结果不应直接视为误报。若元件在界面中看似位于板内,通常是设计者预期的外形层与DFM依据外形层规则采用的有效外形层不一致。
1. 原因说明

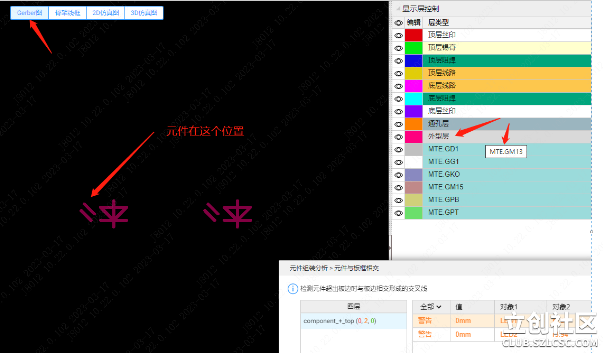

当文件中同时存在机械层和GKO(KeepOut)层时,嘉立创DFM会按照PCB外形层规范确定有效外形。机械层与KeepOut层同时存在时,以机械层为优先。图示文件中同时存在GM13机械层和GKO层,因此DFM采用GM13层作为外形层。
GM13层在元件所在位置包含线条。该线条被纳入有效板框后与元件接触,因此系统提示“元件与板框相交”。从DFM采用的有效外形来看,相交问题确实存在;界面中看起来没有相交,是因为当前看到的板框来自GKO层,与DFM采用的有效外形层不同。

![]()
相关外形层规则:机械层与KeepOut层同时存在时优先采用机械层;存在多个用于定义外形的机械层时,按规范确定有效外形层;板框、工艺边、V割线、非金属化孔和槽等外形数据应统一放在同一板框层。详细规则请参阅《某D系列软件外形层及非金属化孔及槽的标准及规范》。
2. 处理方法
1.在检查结果中选择该记录,确认被标记的元件及相交位置。
2.切换到Gerber视图,查看DFM当前采用的外形层,不要只根据2D仿真图中看到的板框判断。
3.回到EDA源文件,按外形层规范重新整理板框数据,并确保用于生产的真实外形位于有效外形层。
4.删除有效外形层中与板框、工艺边、V割线、非金属化孔和槽无关的元件外形、尺寸、注释及其他辅助线。
5.重新导出生产文件并执行检查,确认DFM采用的外形层及板框图形与设计意图一致。
