摘要:本文介绍如何使用嘉立创 DFM 客户端打开 PCB 文件、确认文件解析结果、执行 PCB 检查并定位检查结果。
使用前请先完成客户端安装。相关操作请参阅《嘉立创DFM客户端安装与快速入门》。
1. 打开并确认PCB文件

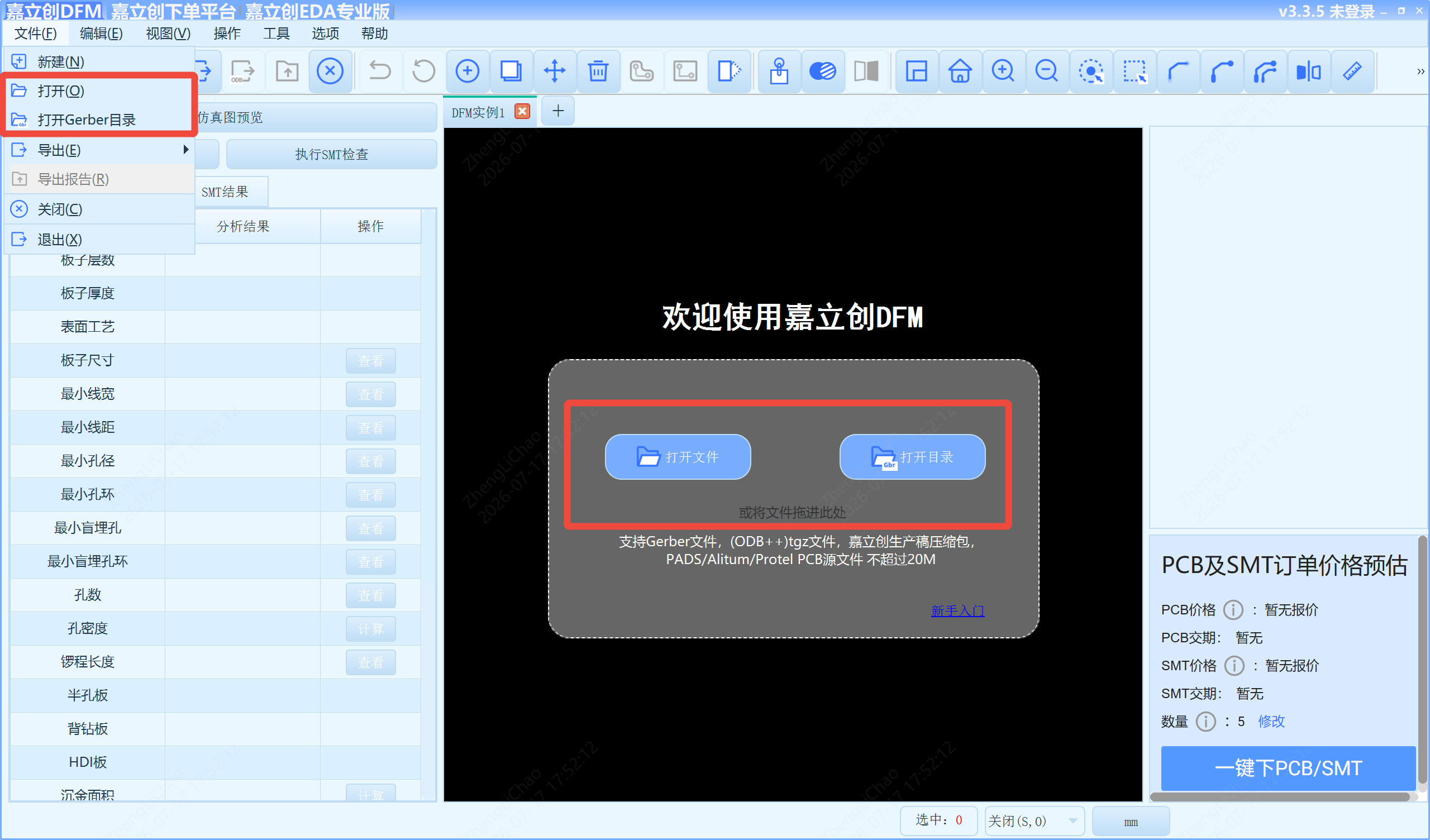

启动客户端并打开需要检查的PCB文件。文件打开方式及格式要求请参阅《嘉立创DFM客户端安装与快速入门》和《嘉立创DFM支持的文件格式》。

![]()
打开后先确认当前文件版本正确,再检查PCB图形和板层解析结果。
2. 确认文件解析结果

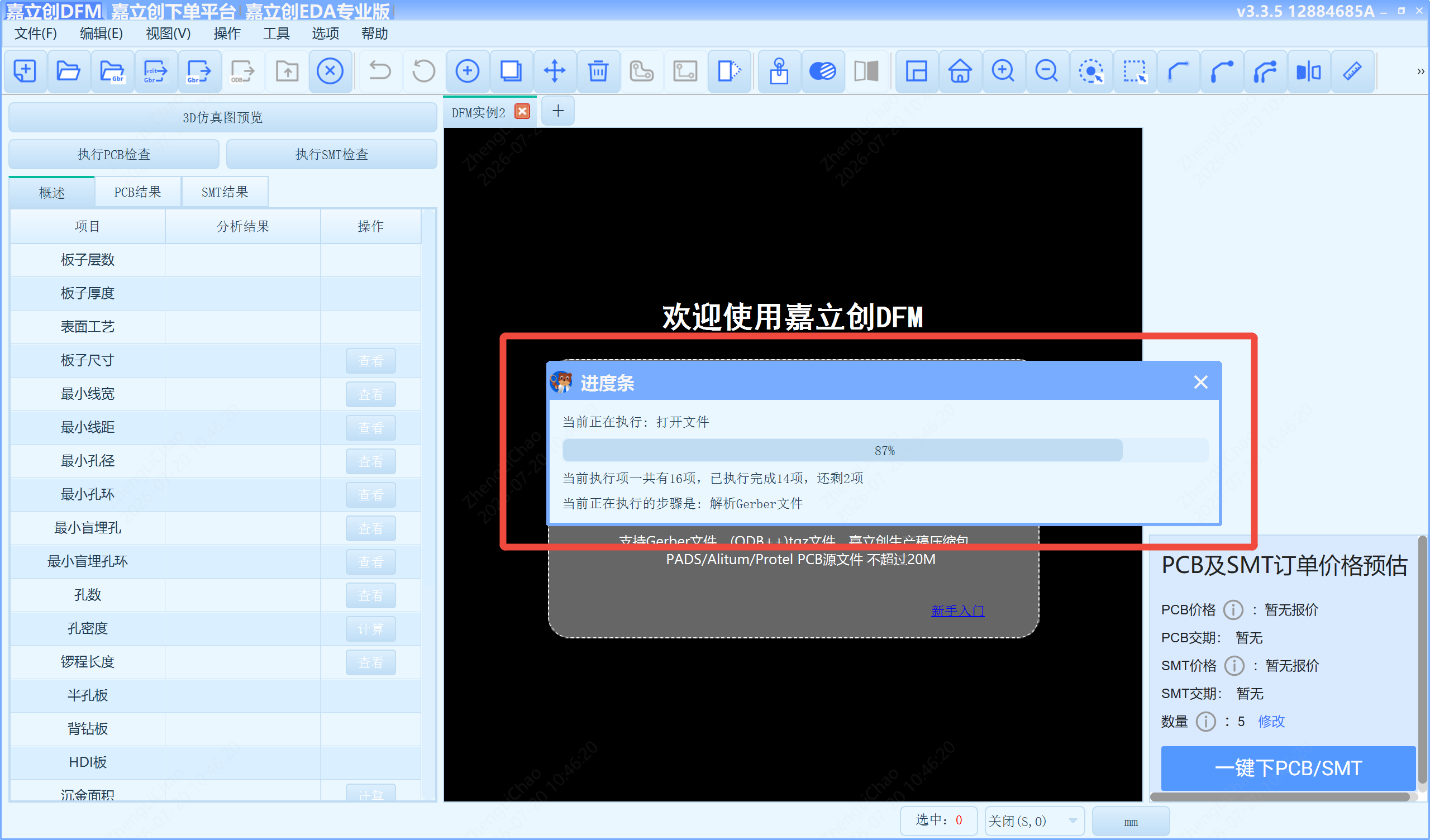

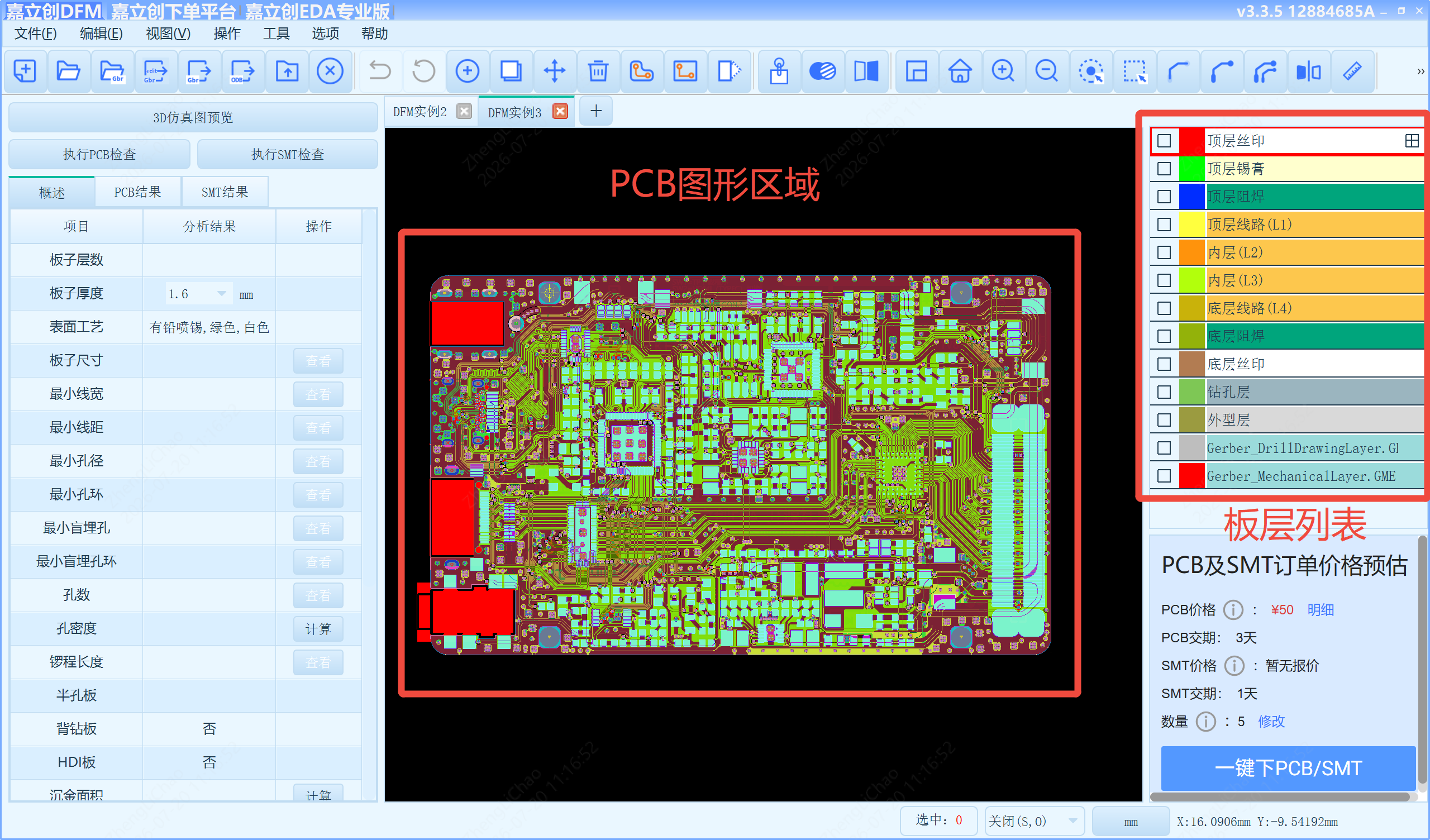

文件加载完成后,客户端将在主图形区域显示PCB图形,并在右侧面板显示识别到的板层。
执行检查前,建议确认:
- PCB 外形是否完整;
- 线路、阻焊、丝印和钻孔层是否正常显示;
- 钻孔与线路图形是否对齐;
- 顶层和底层是否识别正确;
- 当前打开的文件是否为需要检查的版本。

![]()
打开Gerber文件后,可以使用【仿真图预览】查看PCB仿真效果。仿真图显示是否正常,与板层识别、板层顺序及图形对齐情况有关。
如果图形缺失、板层识别错误或钻孔位置异常,应先检查原始文件及板层设置,再执行PCB检查。

![]()
3. 执行PCB检查
确认文件解析正常后,在左侧功能区域单击【执行PCB检查】。
客户端将对 PCB 文件进行分析,常见检查方向包括:
- 线路;
- 阻焊;
- 丝印;
- 钻孔;
- 其他PCB制造相关项目。
检查所需时间与文件大小和图形复杂度有关。检查完成前,请勿关闭当前文件。

![]()

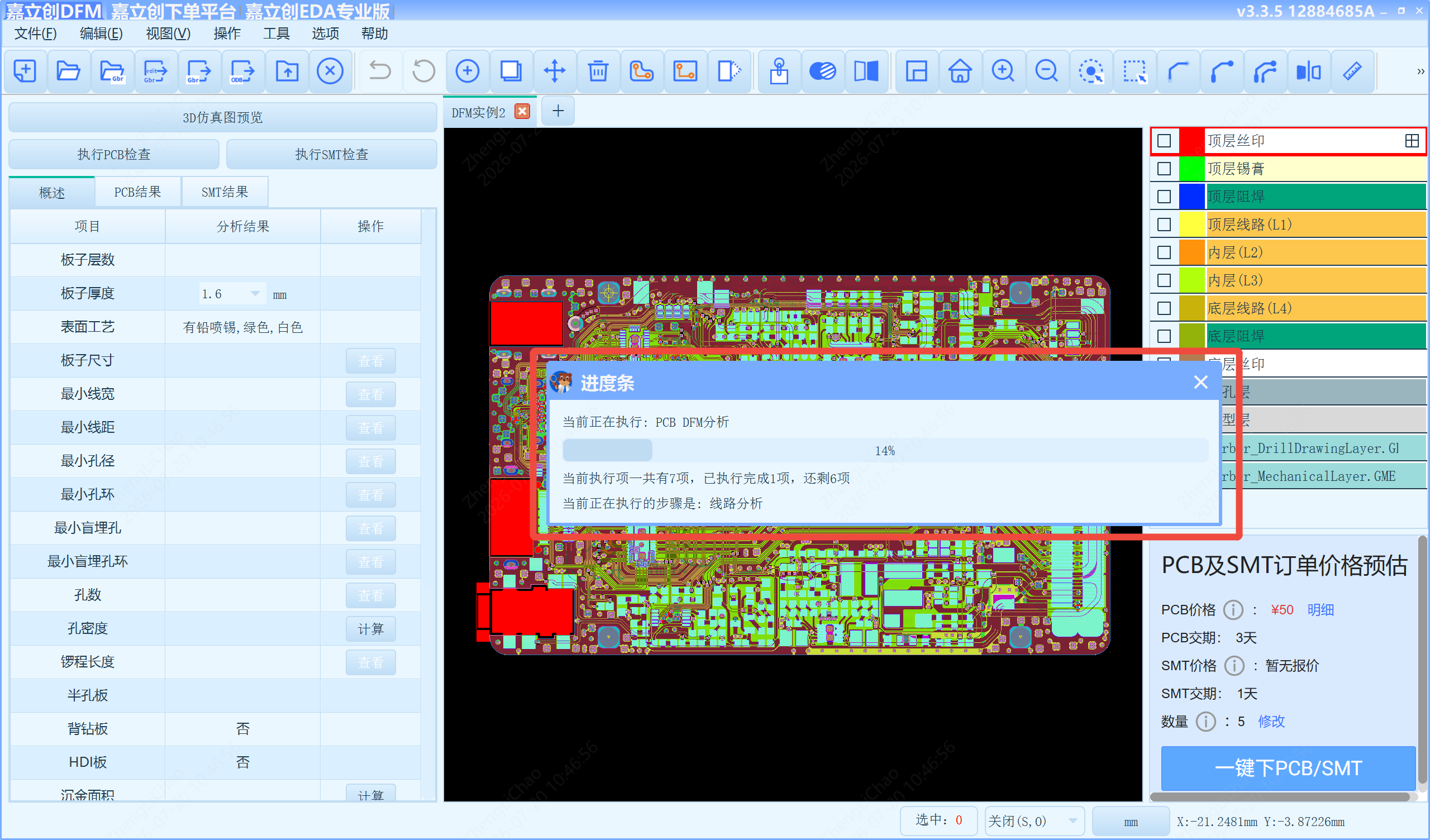

检查完成后,可以在左侧结果区域查看以下内容:

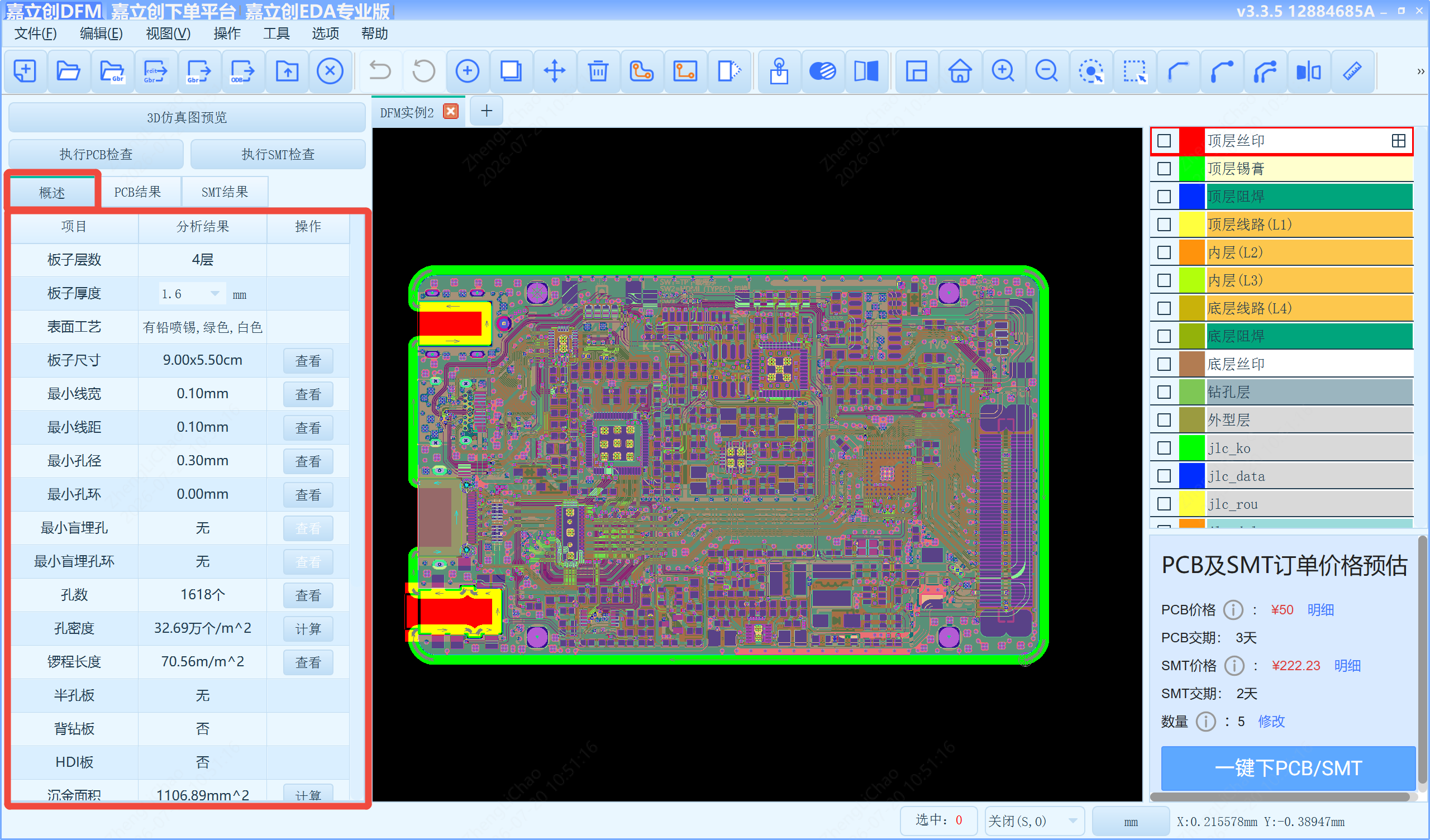

- 【概述】:汇总PCB尺寸、板层及其他相关数据;

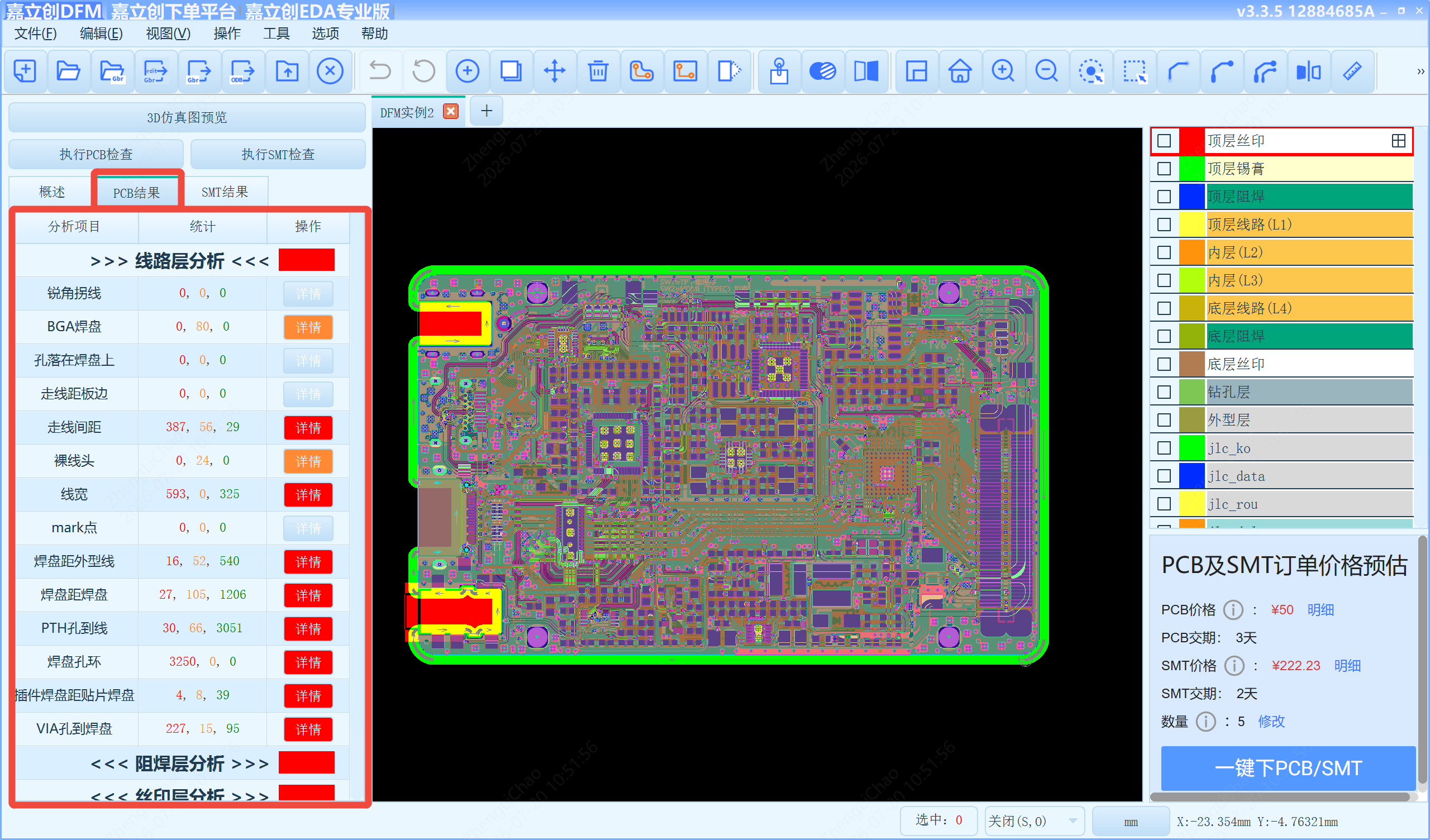

- 【PCB结果】:显示各项PCB DFM检查结果。

![]()

![]()
检查项目使用不同颜色区分结果状态。灰色项目通常表示该项目没有对应的检查结果。

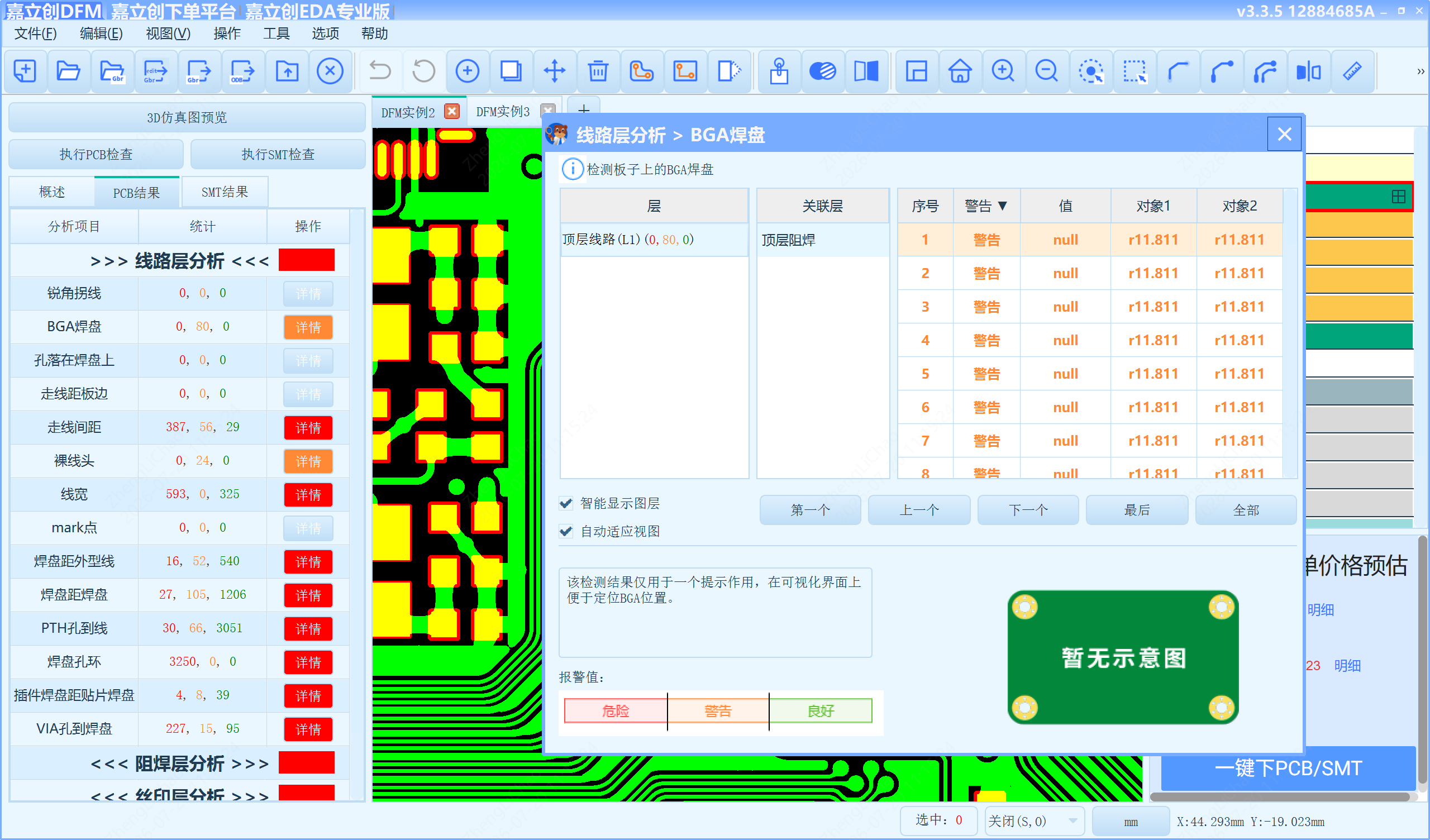

选择具体检查项目后,客户端将在主图形区域显示对应位置。
选择具体检查项目后,可在主图形区域定位风险位置并查看提示信息。

![]()

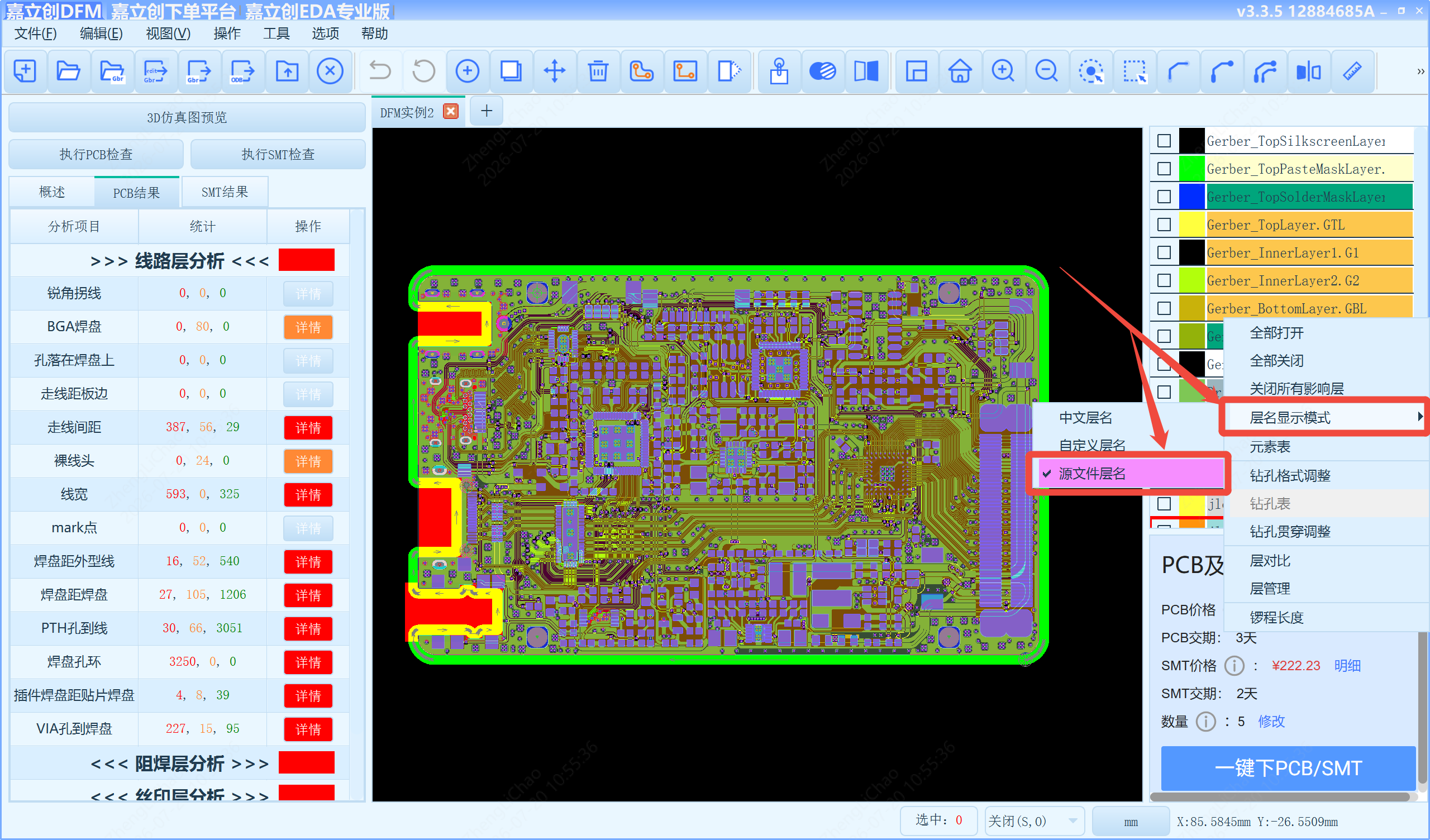

如需查看板层的原始文件名,可在右侧板层列表中打开右键菜单,选择【层名显示模式】>【源文件层名】。

![]()
5. 处理检查结果
DFM检查结果用于辅助识别可能影响PCB制造的风险。是否修改应结合设计要求、实际工艺、风险位置和工程判断。详细方法请参阅《嘉立创DFM查看与处理检查结果》。
修改PCB文件后,请重新打开修改后的文件并再次执行检查。
6. 常见问题
①PCB图形或仿真图显示异常
检查板层是否完整、板层顺序是否正确,以及钻孔和线路图形是否对齐。必要时重新导出或整理Gerber文件。
②PCB源文件无法打开
确认客户端已经联网并登录账号,同时检查源文件类型是否在客户端支持范围内。
③检查项目显示为灰色
灰色通常表示当前文件在该项目中没有对应的检查结果,并不代表客户端未执行检查。
④修改文件后是否需要重新检查
需要。DFM检查结果与当前打开的文件对应,文件修改后应重新执行检查。
