<div class="vditor pv"><div class="vditor-reset wysiwyg-pre" id="preview">本文介绍如何使用嘉立创DFM客户端导入SMT相关文件、完成BOM匹配并执行SMT DFM检查。
使用前请确保客户端已联网并登录账号。客户端安装及文件打开方法，请参阅<a href="https://www.jlc.com/portal/server_guide_43620.html">《嘉立创DFM客户端安装与快速入门》</a>。
<h2>1. 准备检查文件</h2>
进行SMT检查前，请准备以下文件：
<ul>
<li>PCB文件；</li>
<li>BOM文件；</li>
<li>坐标文件。</li>
</ul>
PCB、BOM和坐标文件应来自同一设计版本，并确保位号、器件数量及坐标信息相互对应。文件信息不一致时，可能影响器件匹配及SMT检查结果。
BOM和坐标文件的具体格式及填写要求，请参阅<a href="https://www.jlc.com/portal/server_guide_48022.html">《BOM与坐标相关格式规范》</a>。
<h2>2. 打开PCB文件</h2>
启动客户端并打开需要检查的PCB文件。
文件加载完成后，先确认：
<ul>
<li>PCB外形是否完整；</li>
<li>板层是否正常识别；</li>
<li>焊盘和钻孔位置是否对齐；</li>
<li>当前文件是否为需要检查的版本。</li>
</ul>
如果PCB图形或板层识别异常，应先检查原始文件，再进入SMT检查。
<h2>3. 进入SMT分析界面</h2>

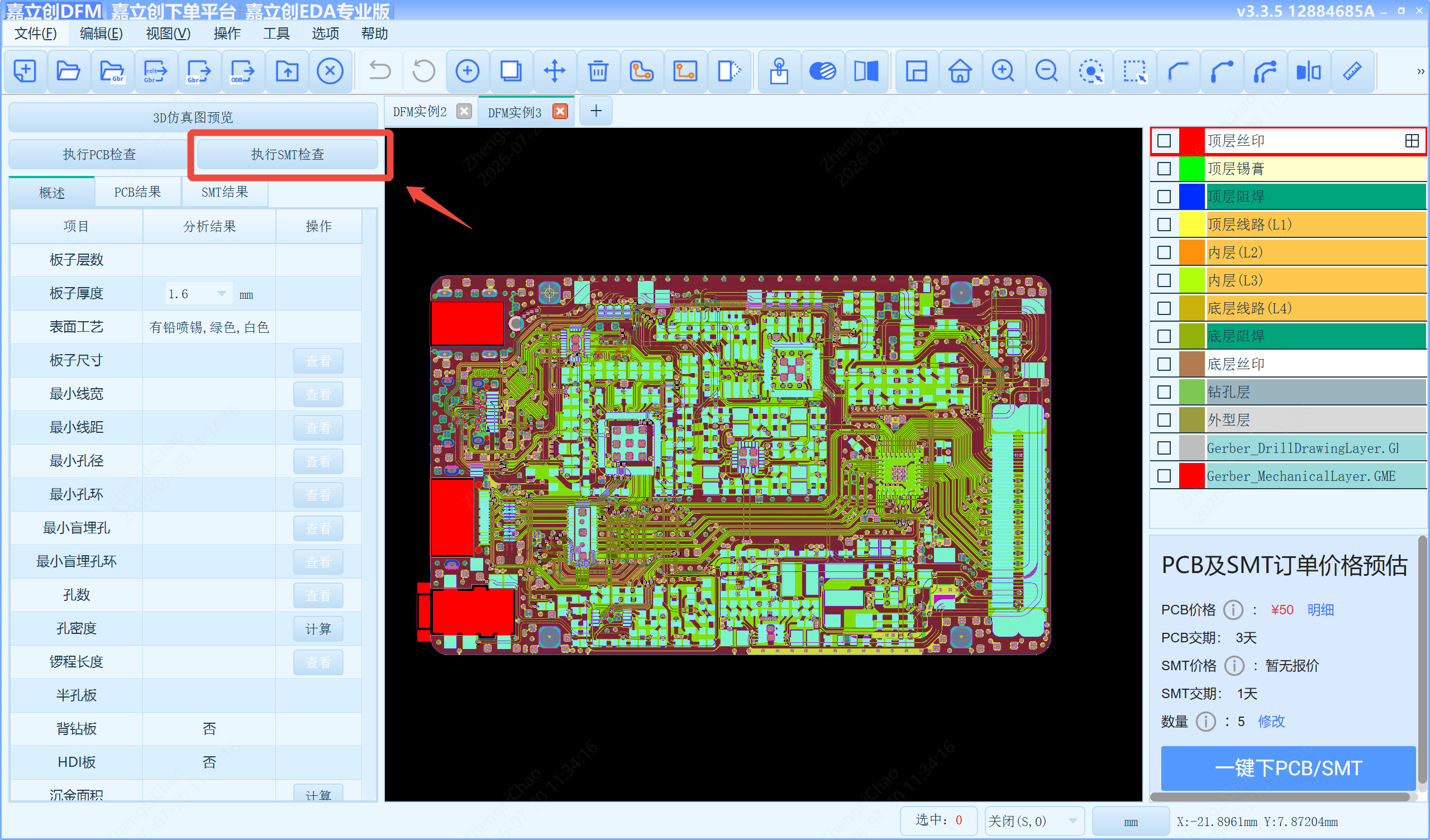

确认PCB文件解析正常后，在客户端中单击【执行SMT检查】。
客户端将单独打开SMT分析界面。SMT检查主要分析元件装配相关信息，因此PCB默认以2D仿真图显示。
此功能需要保持客户端联网并登录账号。
<img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/6825683c-48d2-4423-86b4-436d7827dcb2-image.png" alt="image.png" /><img class="del-icon" src="" />
<h2>4. 导入BOM和坐标文件</h2>

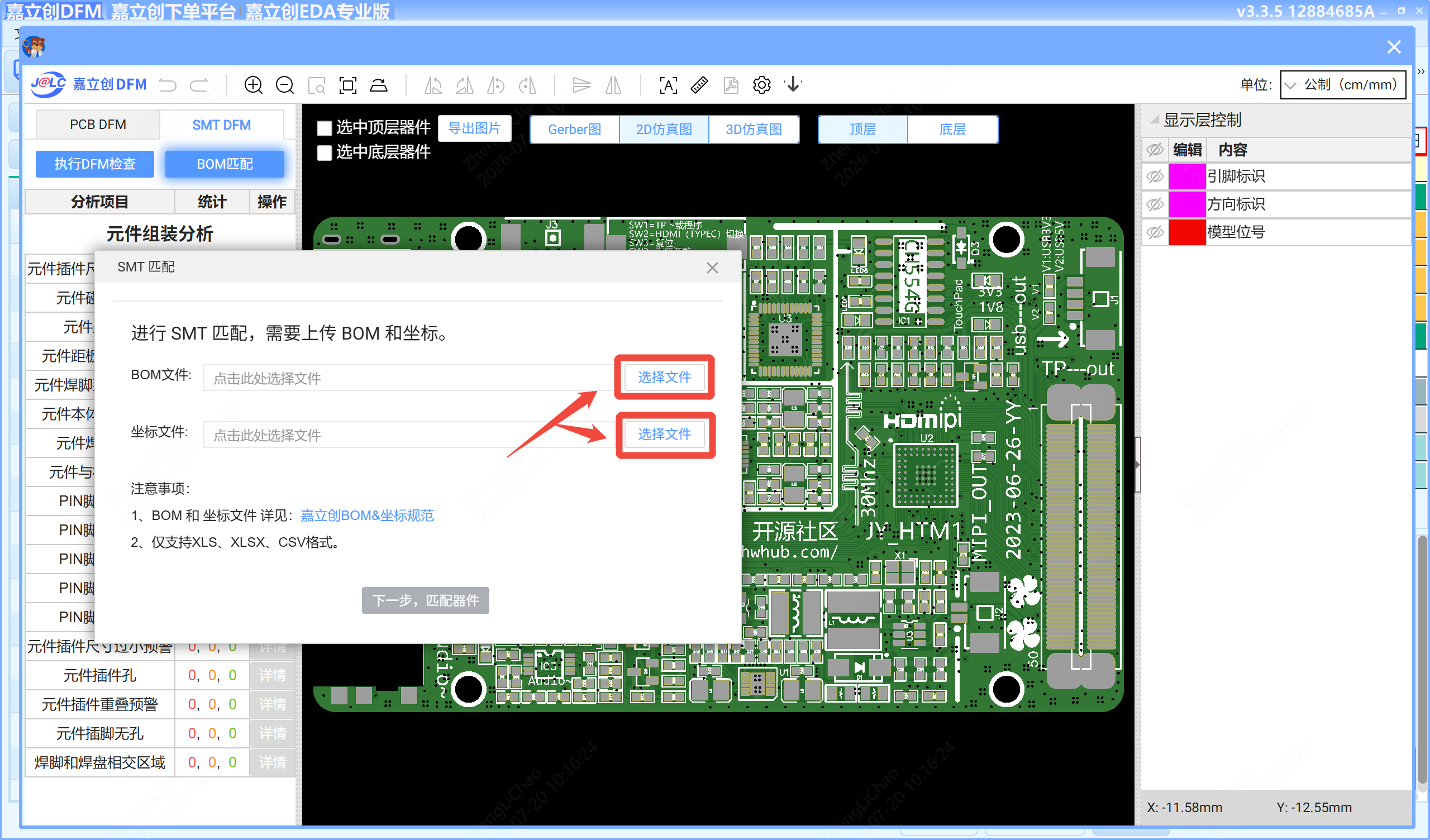

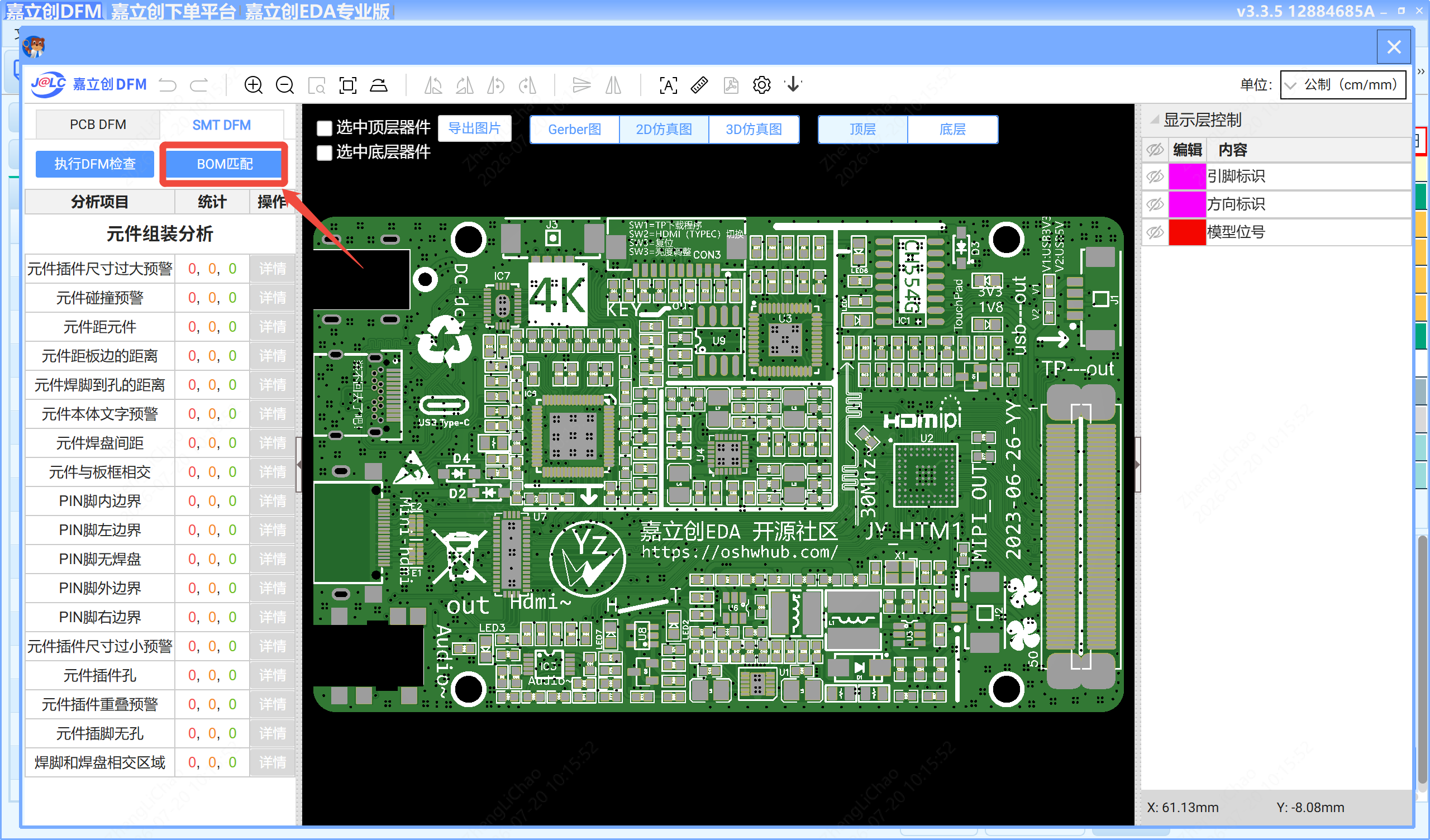

如果当前打开的是Gerber文件，或者SMT界面中尚未加载元件信息，需要先单击【BOM匹配】。
根据页面提示上传与当前PCB对应的BOM和坐标文件。系统将解析文件，并尝试匹配器件信息、位号和坐标。
说明：客户端中的BOM匹配流程与嘉立创SMT的BOM匹配流程一致。相关信息可参考：<a href="https://www.jlc-smt.com/">https://www.jlc-smt.com/</a>
<img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/723147fb-16fa-49bd-9cfc-6397a2473f1c-image.png" alt="image.png" /><img class="del-icon" src="" />
<img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/ecbd1c1f-ada4-4e18-b76a-624f870fe49b-image.png" alt="image.png" /><img class="del-icon" src="" />
<h2>5. 确认BOM匹配结果</h2>

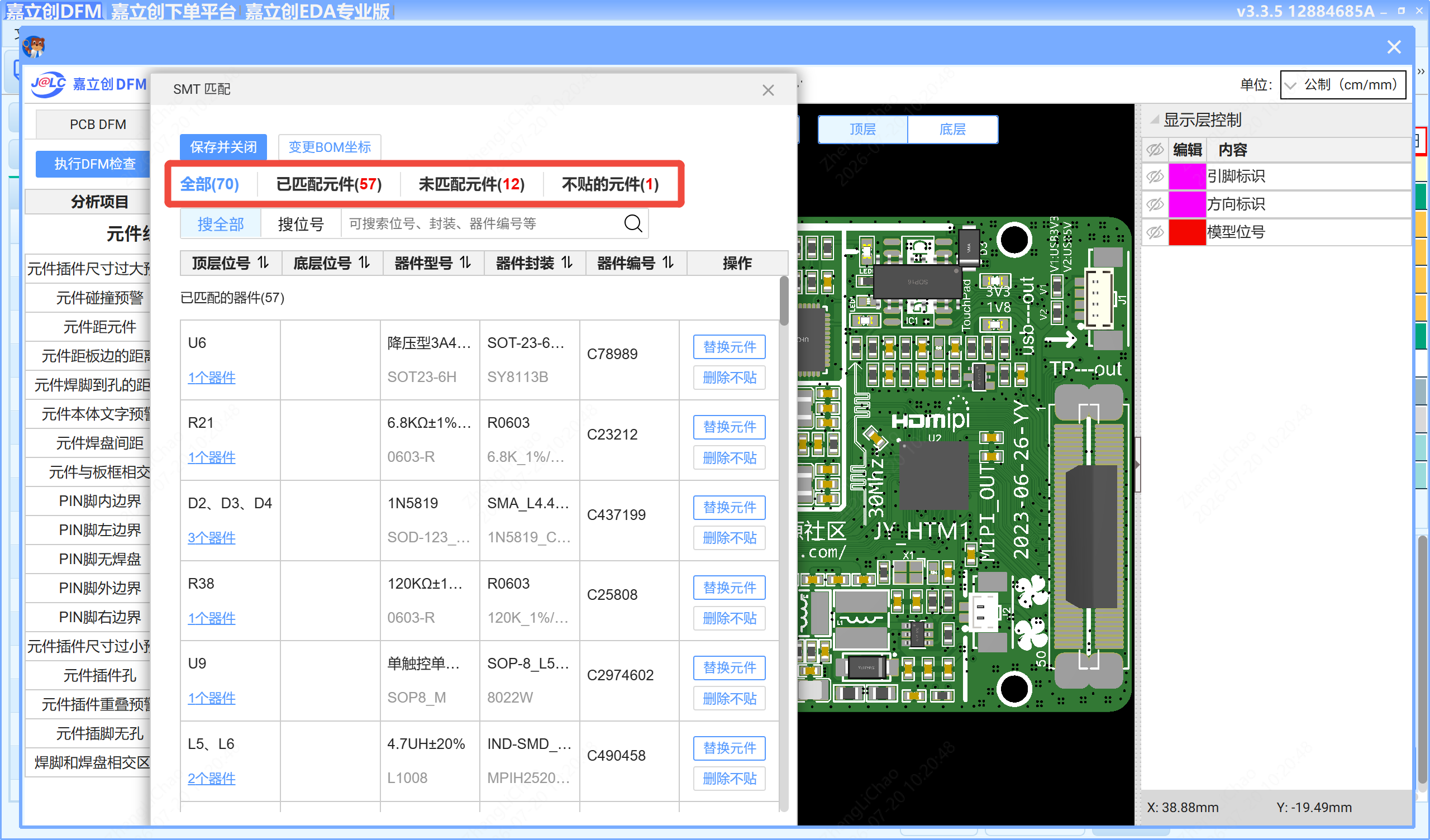

文件解析完成后，系统将显示BOM匹配结果，并在2D仿真图中加载已匹配的元件。
确认匹配结果时，建议重点检查：
<ul>
<li>BOM中的器件是否完整；</li>
<li>位号和器件数量是否一致；</li>
<li>元件是否匹配到正确的物料；</li>
<li>元件位置是否与PCB焊盘对应；</li>
<li>顶层和底层元件是否正确识别；</li>
<li>元件方向是否需要进一步确认。</li>
</ul>
未能自动匹配的元件可能以占位图形显示。如果系统匹配结果不正确，可使用【替换元件】手动选择对应器件。
单击匹配列表中的位号，可以在图形区域定位对应元件。需要调整元件位置或方向时，应先确认BOM、坐标原点、板层和设计版本是否正确，不建议在文件关系尚未确认时直接修改元件。
<img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/fce53044-604c-455c-b35b-4a9e4c384020-image.png" alt="image.png" /><img class="del-icon" src="" />
<h3>5.1 元件选择与可视化编辑</h3>
SMT分析界面默认使用【2D仿真】模式，并支持定位、选择和调整元件。

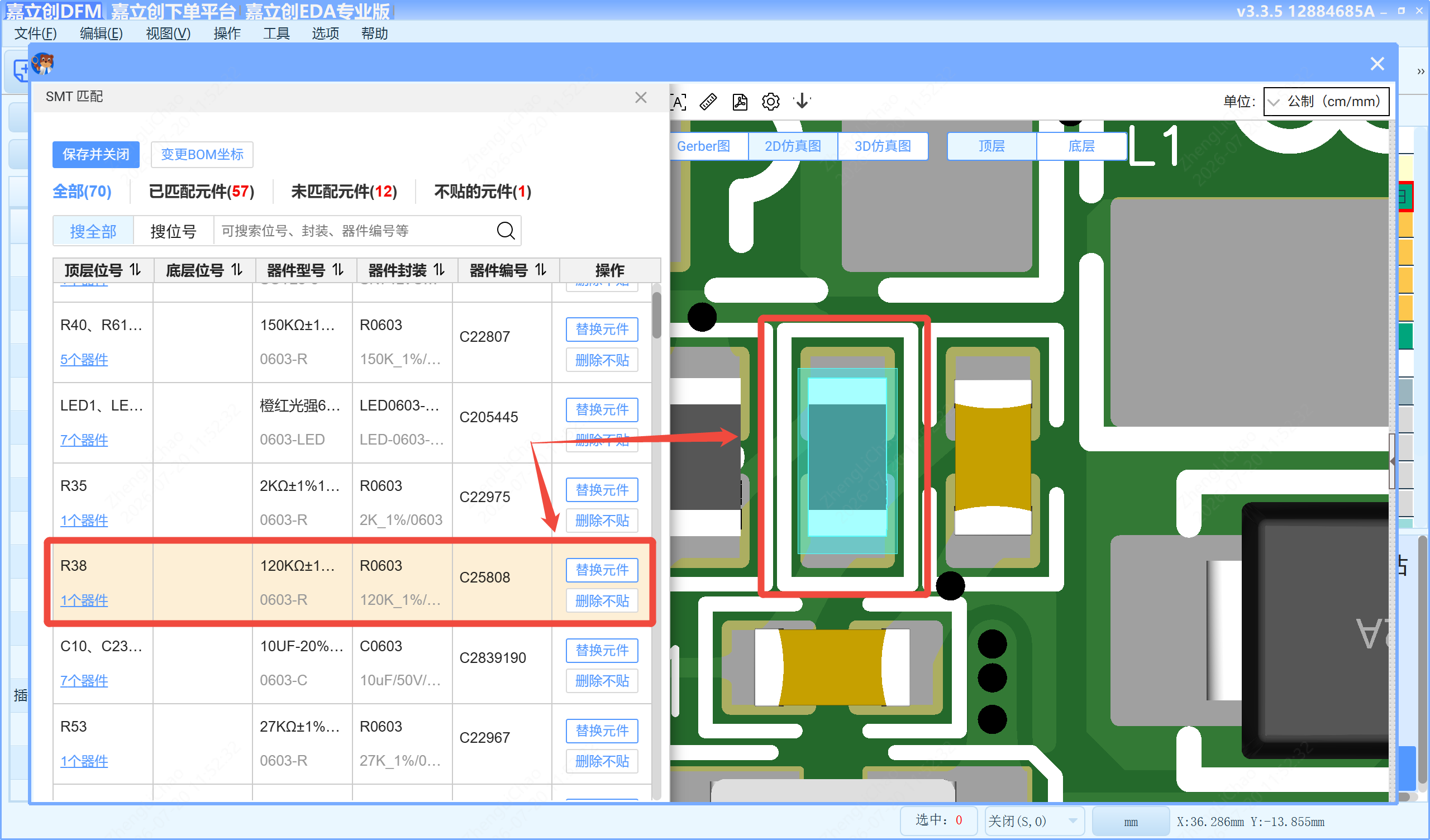

①定位元件：单击 BOM 匹配列表中的位号，可以在图形区域定位并选中该行对应的元件。
②选择元件：单击元件选中当前元件，并自动取消之前元件的选中状态；按住Ctrl键并依次单击可以连续选择多个元件；单击图形区域空白位置会取消全部选择。
<img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/949e226d-680f-4c67-9511-8a75845d6d27-image.png" alt="image.png" /><img class="del-icon" src="" />
③旋转元件：【旋转】功能包含以下两种方式。
<ul>
<li>【整体旋转】：以全部已选元件的共同中心点进行旋转，适用于整组元件或倒扣拼板等场景；</li>
<li>【独立旋转】：每个已选元件分别以自身中心点原地旋转，适用于批量调整元件角度。</li>
</ul>

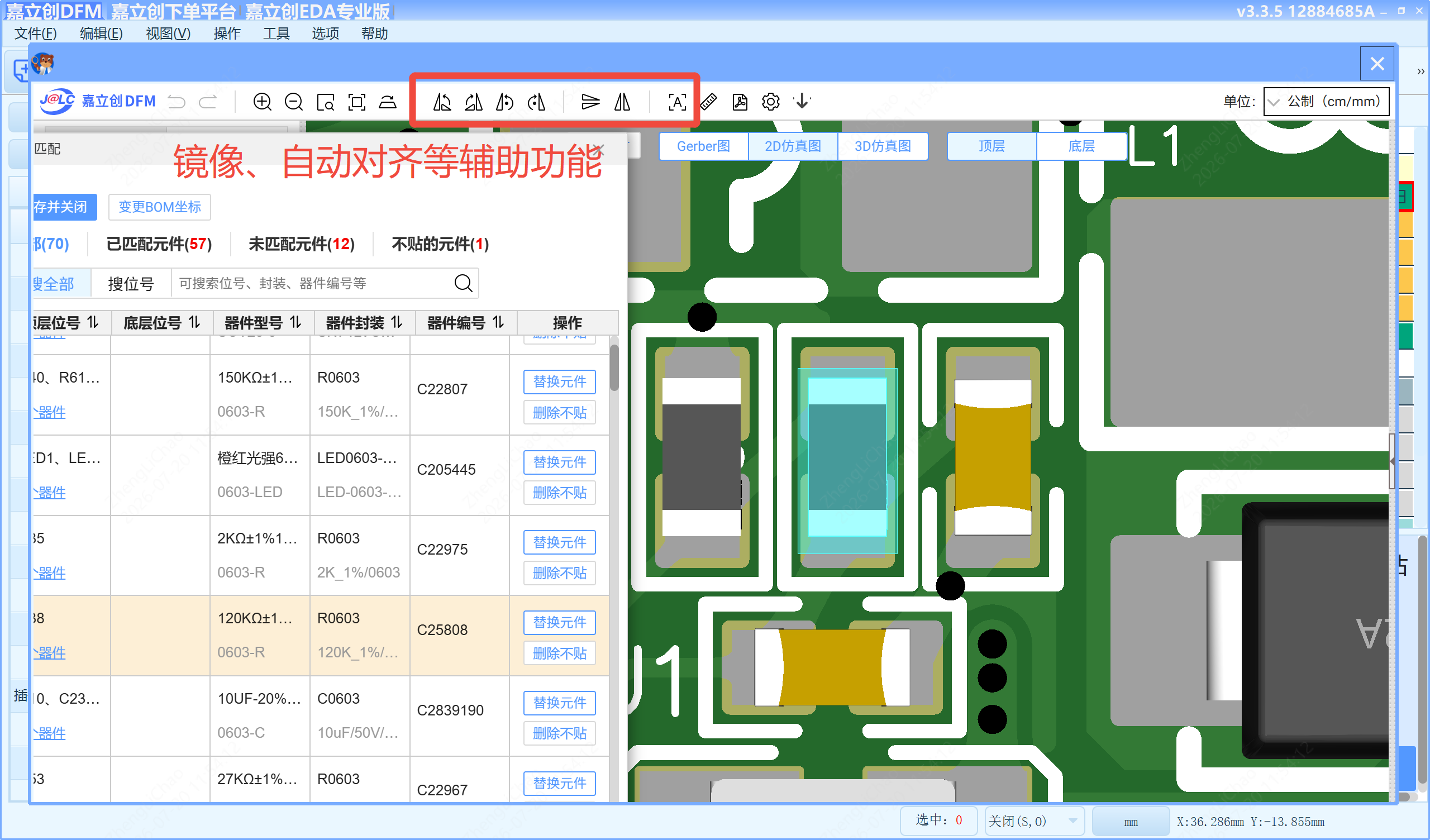

④镜像元件位置：【镜像】功能支持基于X轴或Y轴调整元件的摆放坐标。镜像操作只改变元件的坐标位置，不会镜像翻转元件本身的图形和极性方向。例如，元件的正极标识原本朝左，执行坐标镜像后仍保持朝左。
<img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/eb93c8db-a4c9-4188-8400-cc7f207d6176-image.png" alt="image.png" /><img class="del-icon" src="" />
注意：如果位置或方向问题来自源文件，应优先修改源文件并重新导入，不建议仅在客户端中修正显示结果。
<h2>6. 保存匹配结果</h2>

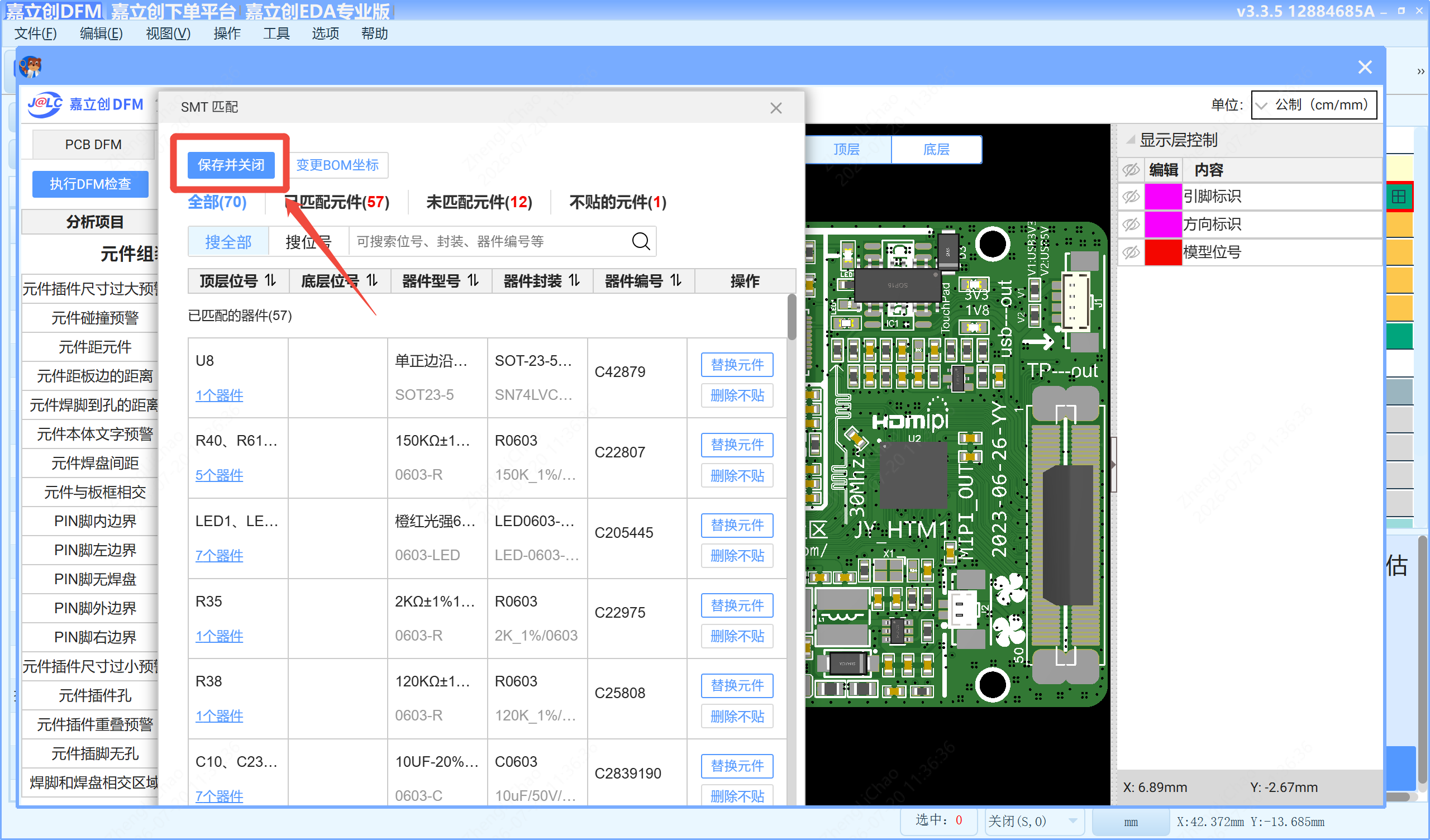

确认器件匹配及位置后，单击【保存并关闭】。
已匹配的元件将同步至SMT分析主界面。返回主界面后，再次确认元件是否正常显示。
<img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/638cfced-a879-48e8-97e0-7c159ceb8667-image.png" alt="image.png" /><img class="del-icon" src="" />
<h2>7. 执行SMT DFM检查</h2>

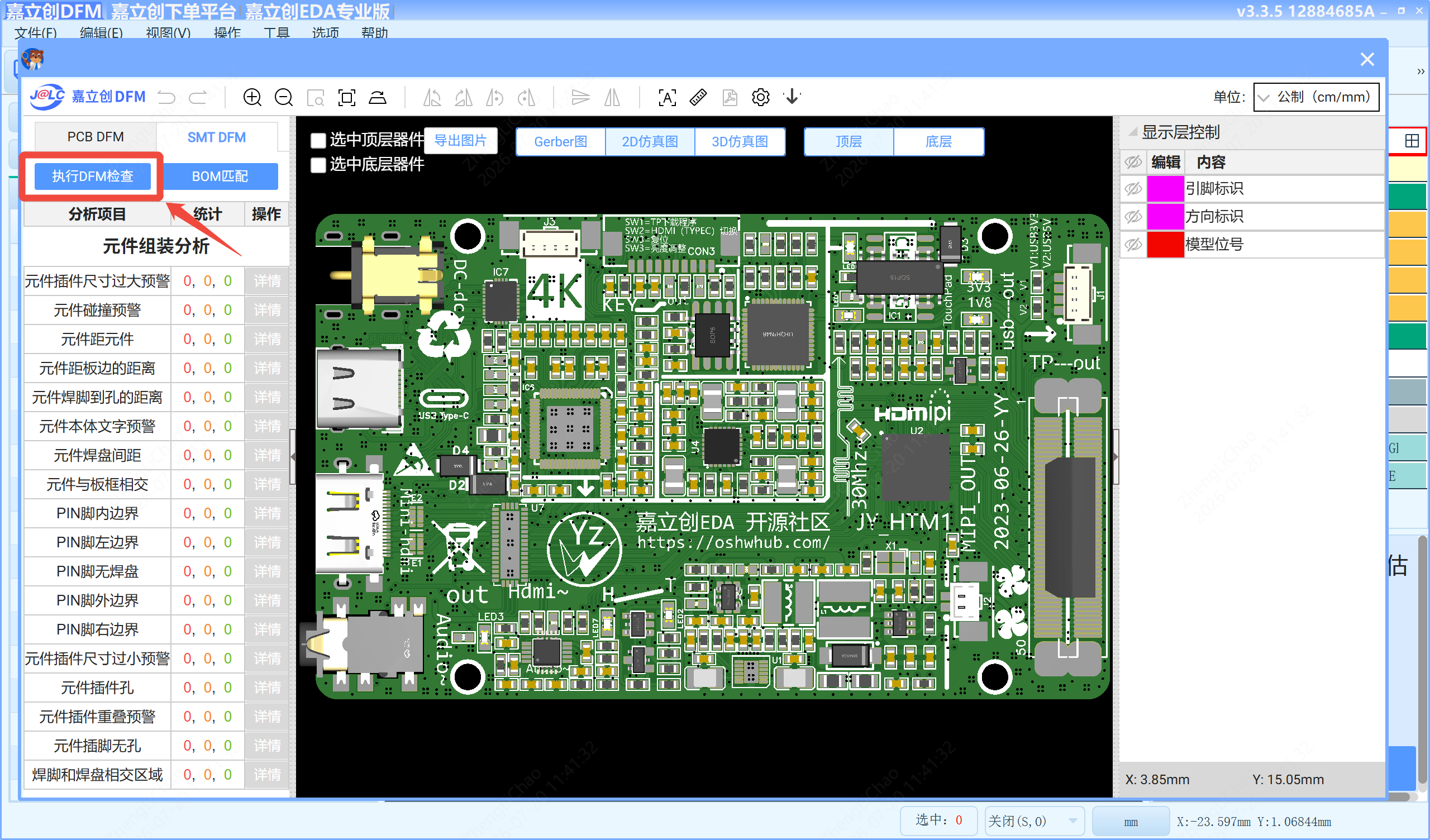

切换至【SMT DFM】页签，单击【执行DFM检查】。
<img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/c0b15b3d-c7eb-4658-83df-b783be20ad05-image.png" alt="image.png" /><img class="del-icon" src="" />

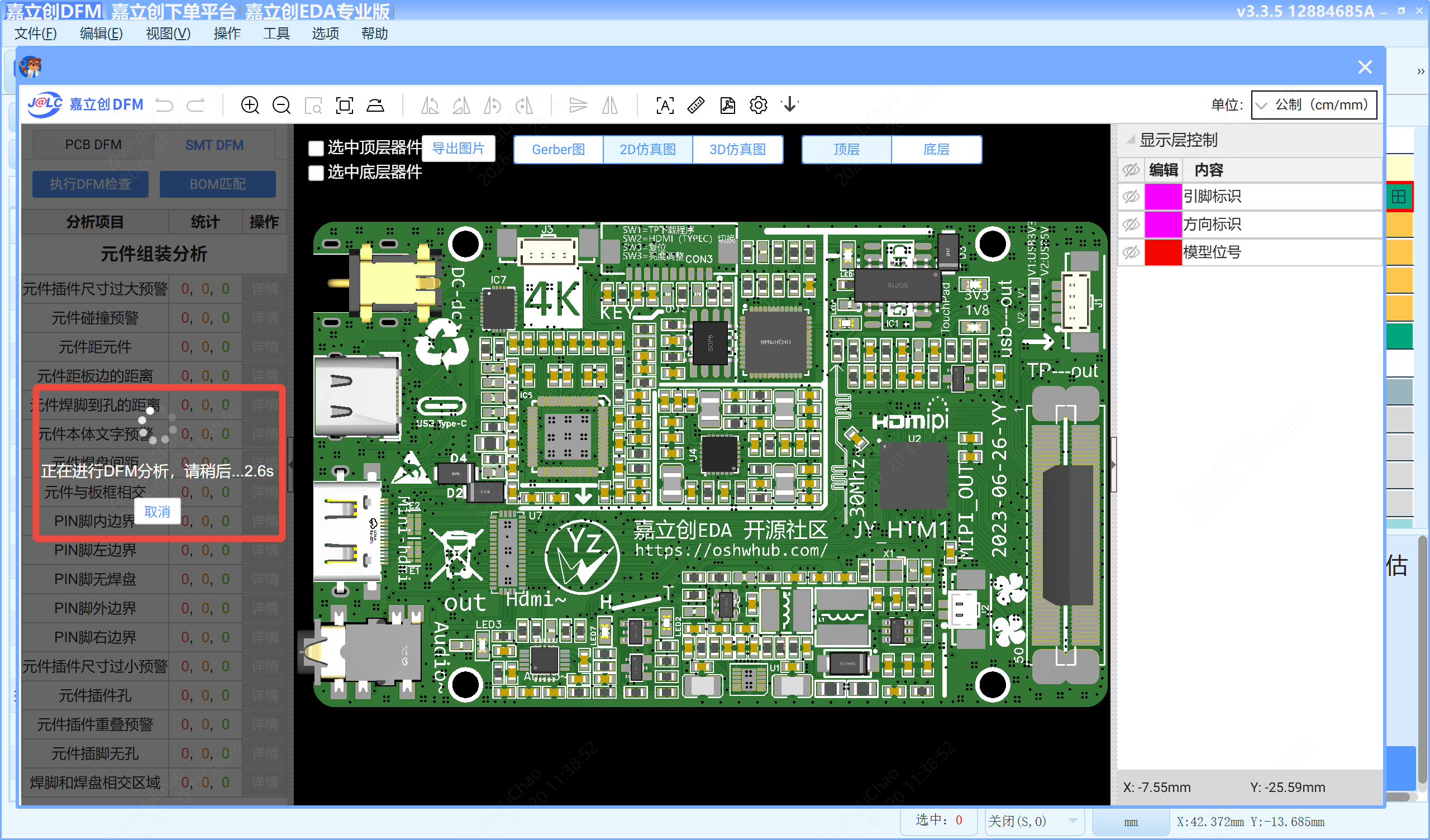

客户端将对元件装配相关内容进行分析。检查完成后，结果将显示在【元件组装分析】区域。SMT检查常见关注方向包括：
<ul>
<li>元件与焊盘或封装的匹配情况；</li>
<li>元件间距；</li>
<li>元件位置和方向；</li>
<li>元件与板框的关系；</li>
<li>其他可能影响SMT装配的内容。</li>
</ul>
实际检查项目以当前客户端和上传文件生成的结果为准。
<img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/b62bd5ee-e725-4ef3-830b-34fec78892c7-image.png" alt="image.png" /><img class="del-icon" src="" />
<h2>8. 查看检查结果</h2>

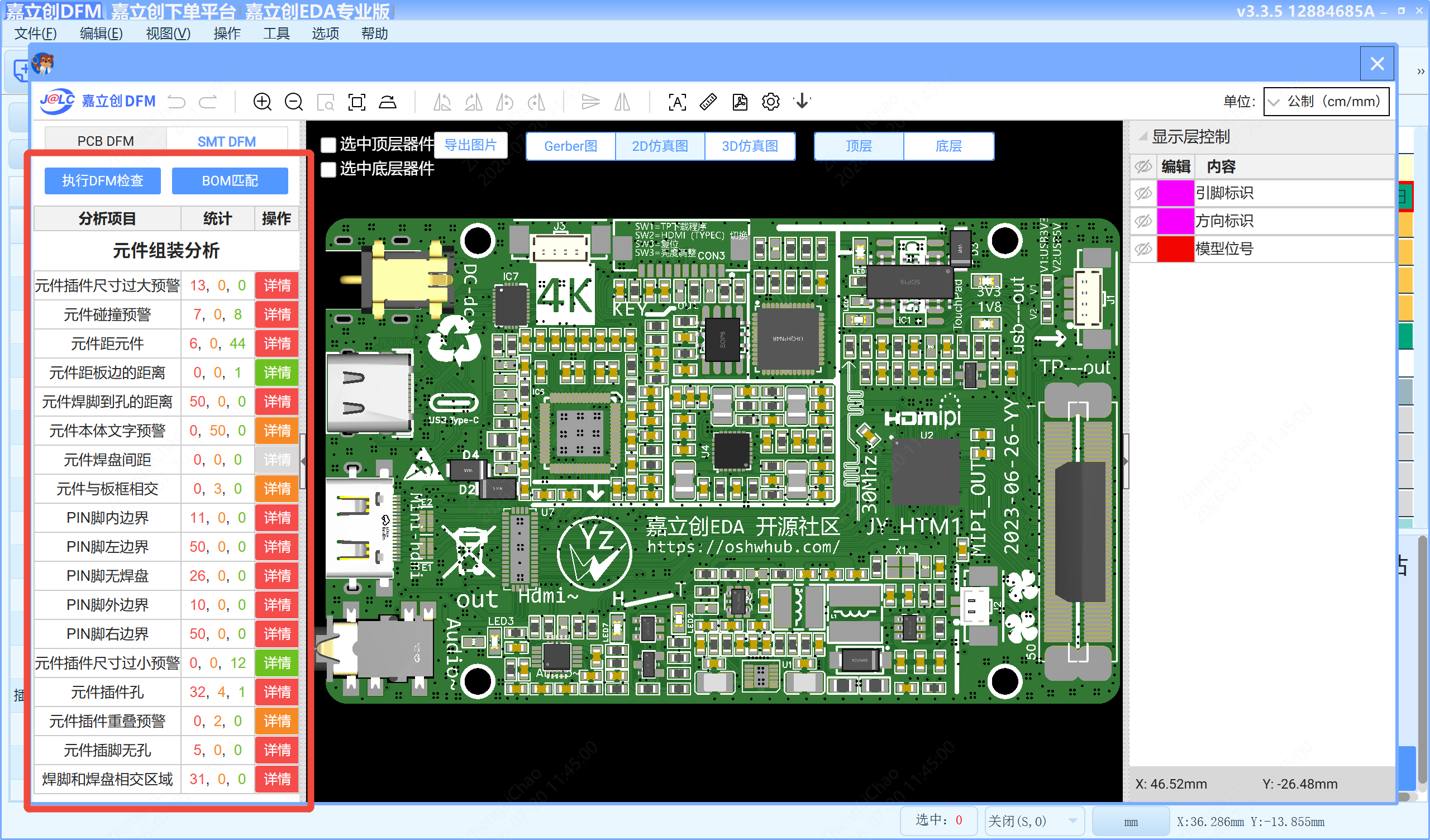

选择具体检查项目后，可以在2D仿真图中查看对应元件和风险位置。
查看结果时，建议依次确认：
<ul>
<li>检查项目及提示内容；</li>
<li>涉及的元件和位号；</li>
<li>元件所在板层及位置；</li>
<li>BOM、坐标文件与PCB是否一致；</li>
<li>是否需要修改文件或进一步进行工程确认。</li>
</ul>
出现风险提示不一定表示文件无法装配，也不表示所有提示都需要直接修改。详细处理方法请参阅<a href="https://www.jlc.com/portal/server_guide_41544.html">《嘉立创DFM查看与处理检查结果》</a>。
<img class="picture" src="https://pbt-pub.jlc.com/pbt/cms/23e1c12e-2c07-4948-bcd8-2a6443cb8cca-image.png" alt="image.png" /><img class="del-icon" src="" />
<h2>9. 修改后重新检查</h2>
如果修改了PCB、BOM、坐标文件或器件匹配结果，请重新导入对应文件并执行SMT DFM检查。
重新检查前，应确认三个文件仍来自同一设计版本。修改前生成的检查结果不适用于修改后的文件。
<h2>10. 常见问题</h2>
①无法进入SMT分析界面
确认客户端已经联网并登录账号，然后重新单击【执行SMT检查】。
②部分元件未能自动匹配
检查BOM中的器件信息是否完整。确认后可使用【替换元件】手动匹配。BOM&坐标相关格式规范可参阅<a href="https://www.jlc.com/portal/server_guide_48022.html">《嘉立创BOM&坐标相关格式规范》</a>。
③元件位置与PCB焊盘不对应
检查PCB、BOM和坐标文件是否来自同一版本，并确认坐标原点、单位、板层及位号信息是否正确。
④修改BOM或坐标文件后是否需要重新检查
需要。文件修改后应重新导入，并重新完成BOM匹配和SMT DFM检查。
<h2>获取更多内容与技术支持</h2>
嘉立创DFM软件下载地址：<a href="https://www.jlc-dfm.com">https://www.jlc-dfm.com</a>
关注“嘉立创DFM”微信公众号，获取产品更新、使用教程及DFM相关技术内容。
技术支持（工作日9:00-18:00）：通过公众号菜单栏【用户服务】→【技术支持】在线联系。
