技术指导:沉铜包边工艺设计说明

( 2023-03-23 阅读 180564)

阅读 180564
(0) (13)
  • 青** (320709A) (0)
    问一下这个包边该如何设计,需求要连到板内网络,除了把铜面画出板外0.2-0.5mm还有那些设计要求吗,随便铺一层铜皮在板边备注好包边区域就行吗,阻焊层之类的还需要放置吗/portal/emoji/dist/img/qq/78.gif
    官方工作人员 (0)

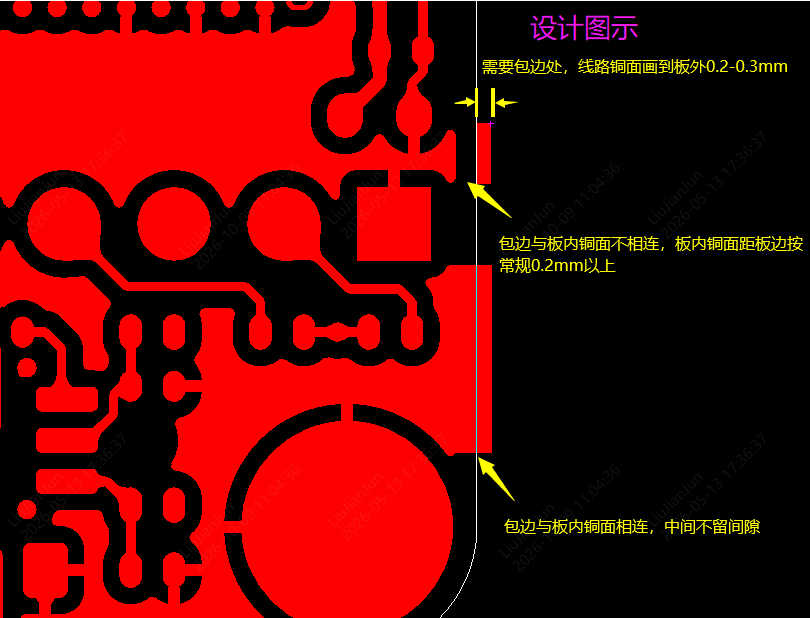

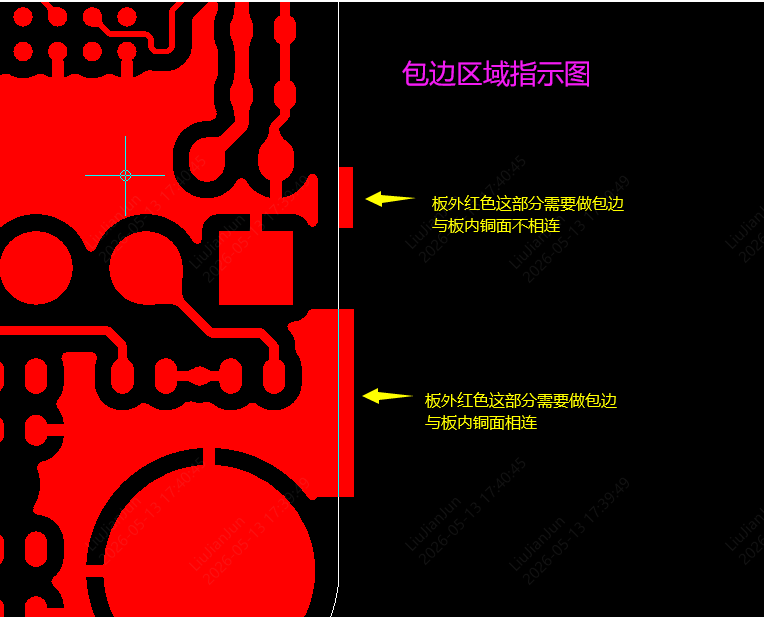

    您好,包边是指在板的侧面镀上一层铜面,然后在此铜面上沉金,阻焊层是针对于板子顶底层表面是否盖油来定的:如某区域画了个实心的长方形阻焊层,则表示这个地方不印阻焊油墨。若此区域底下是铜面,则铜面上不盖油,在后续的加工中此铜面喷锡或沉金(依下单选项为准)。关于包边的设计和指示图可以参考附图,谢谢!
    https://pbt-pub.jlc.com/pbt/portal-site/8796735512913117184-1.pnghttps://pbt-pub.jlc.com/pbt/portal-site/8796735540296912896-2.png
  • 用户 (5488189A) (0)
    一定要表面做沉金才能设计包边吗?
    官方工作人员 (0)

    是的,目前包边限沉金

  • 用户 (9609433A) (0)
    为什么不能pcb四边全部包边
    官方工作人员 (0)

    您好,需要不同方向留出3-4处(每组至少3mm)用于把小板连接到生产大板中,谢谢!

  • (266934A) (0)
    包边是怎么计费的?
    官方工作人员 (0)

    您好,您在系统中下单后,系统会根据具体文件中的包边给出大概计价,最终的报价以审核后为准,谢谢!

  • 用户 (9946570A) (0)
    有哪位好心人知道这个包边 该怎么设计嘛  非常想学这个/portal/emoji/dist/img/qq/10.gif
    官方工作人员 (0)

    您好,对于需要包边的区域,可以单独打个空层画好并附图指出来(需要包边区连到板内铜面的,请把铜面画出板外0.2-0.5mm),谢谢!
