PCB常见问题

SMT仿真图与简易贴片图显示的器件方向不一致

( 2022-01-03 阅读 1371)

两个问题：

1.我上传的PCB文件器件方向识别有问题，我发现可以在SMT仿真图里面手动调整器件方向，那么在贴片时会不会按照我调整后的器件方向贴片？

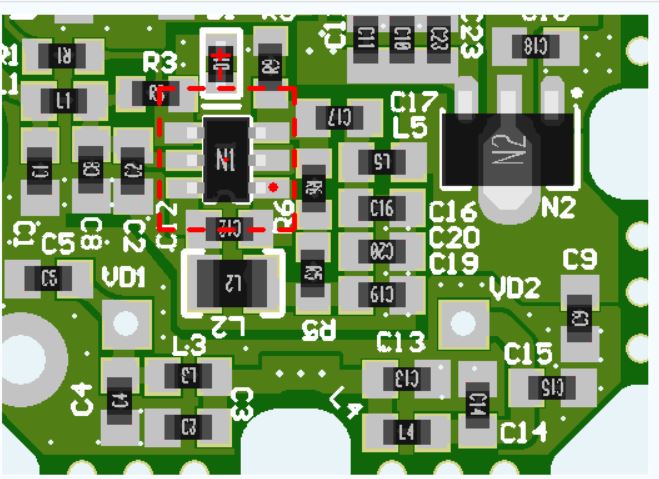

2.大多数器件在我在SMT仿真图里面调整方向后简易贴片图的方向也调整过来了。但是有一个SOT23-6的器件我在SMT仿真图里面调整正确后，简易贴片图的方向依然是错误的（红色虚线框里面的器件）。
阅读 1371
(0) (1)
  • 熊** (225956A) (0)
    您好，左边型号核对的正确情况下，先不理会右边模拟图与器件方向
    请付款后2-4H，去SMT订单列表内，点“DFM检查结果”，可以在里面查看那些没有贴与“修正后”的图。如有问题联系SMT下单界面右上角的客服。
