环形焊盘，中间是挖空的。是一个声孔。如何制作钢网。

( 2020-08-03 阅读 1316 )

一个机械孔，外边是铜环。如何制作钢网呢？需要把这个铜环元件贴到PCB上，PCB上也有孔和铜环，不能堵住中间的孔。

阅读 1316

(0) (1)

精选留言写留言

钢**( 1***5A ) (0)

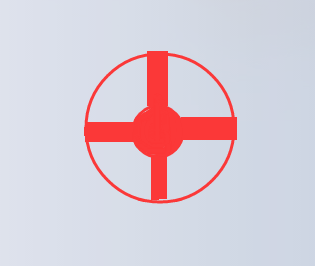

您好，这种可以开，可以避孔开边上的圆环部分，然后中间过孔用钢片连接，确保锡不会漏在孔内，如下图这样的做法。
如果要做这种效果，下单时可以备注一下哪个焊盘要开孔，避孔开。或者打开文件截图指出这个焊盘，然后在旁边说明指出来的焊盘要开孔，避孔开。
