咨询一下，能否加工椭圆形过孔
(
2021-09-17
阅读 490
)
阅读
490
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)

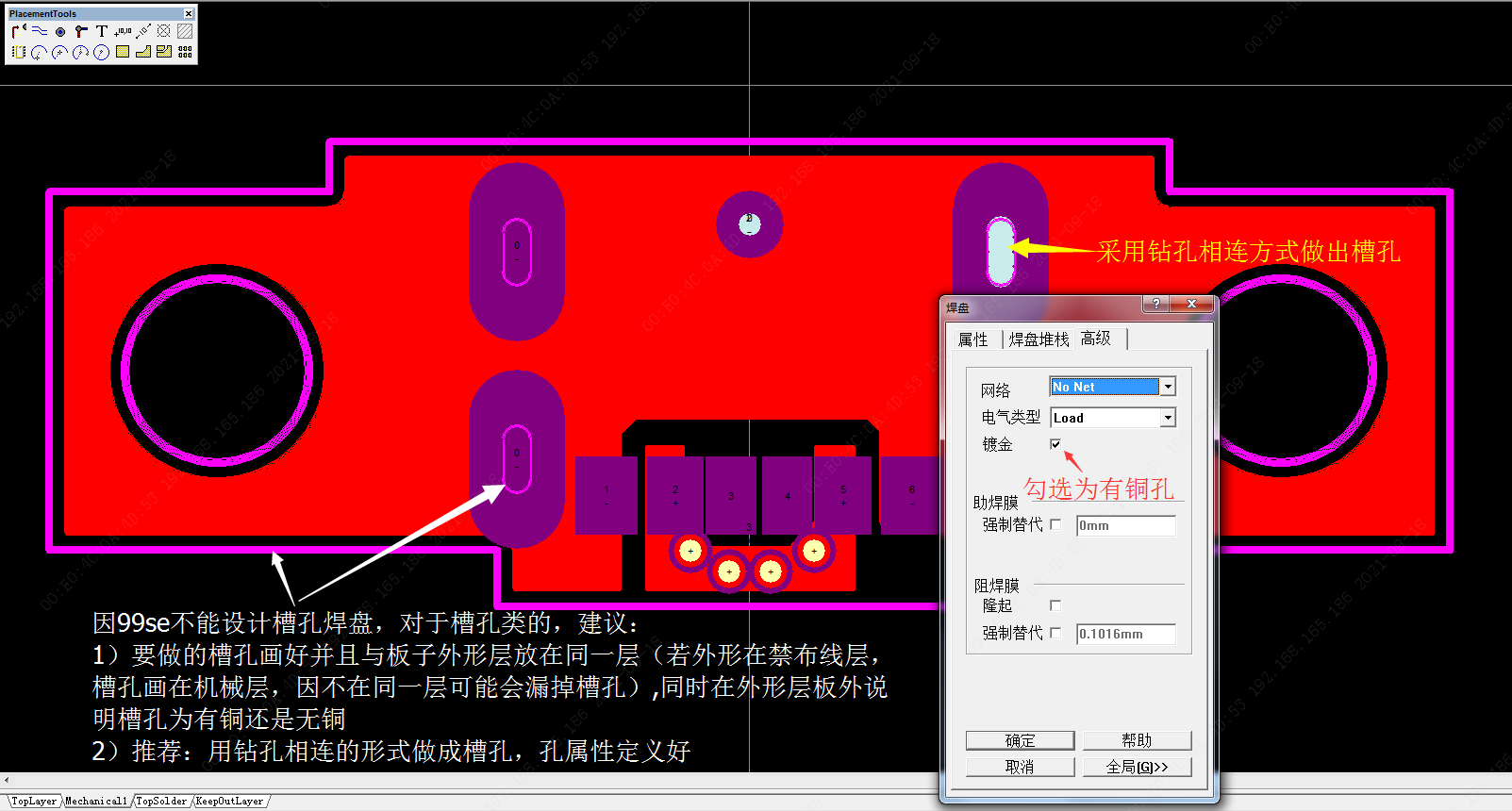

您好，因99SE限制，不要用过孔设计槽孔，对于要做出椭圆形孔的可以按下图以多个焊盘孔叠加的形式做成槽孔，需要提示您的是我们最小钻槽孔的槽刀是0.65MM的，少于这个宽度的槽孔会加宽制作的，谢谢！
目前我这边用的99SE画的，焊盘可以画椭圆，中间用机械层画线即可加工出椭圆形焊盘，那么椭圆形过孔是否可以加工，如何实现，因为板子位置有限，需要过稍微大电流，多个过孔位置太小不太容易实现
