AD PCB 开槽问题
(
2021-09-02
阅读 1246
)
阅读
1246
(0)
(3)
精选留言
写留言
张**( 5***5G )
(0)
Board Cutou原资料设计的是虚拟填充块,这种3D中可以显示实际转不出来的,需要您跟板子唯一的外形放在同一层(详见
https://www.sz-jlc.com/portal/server_guide_10142.html
)。
更多设计请查看:
https://www.sz-jlc.com/portal/server_guide_112.html

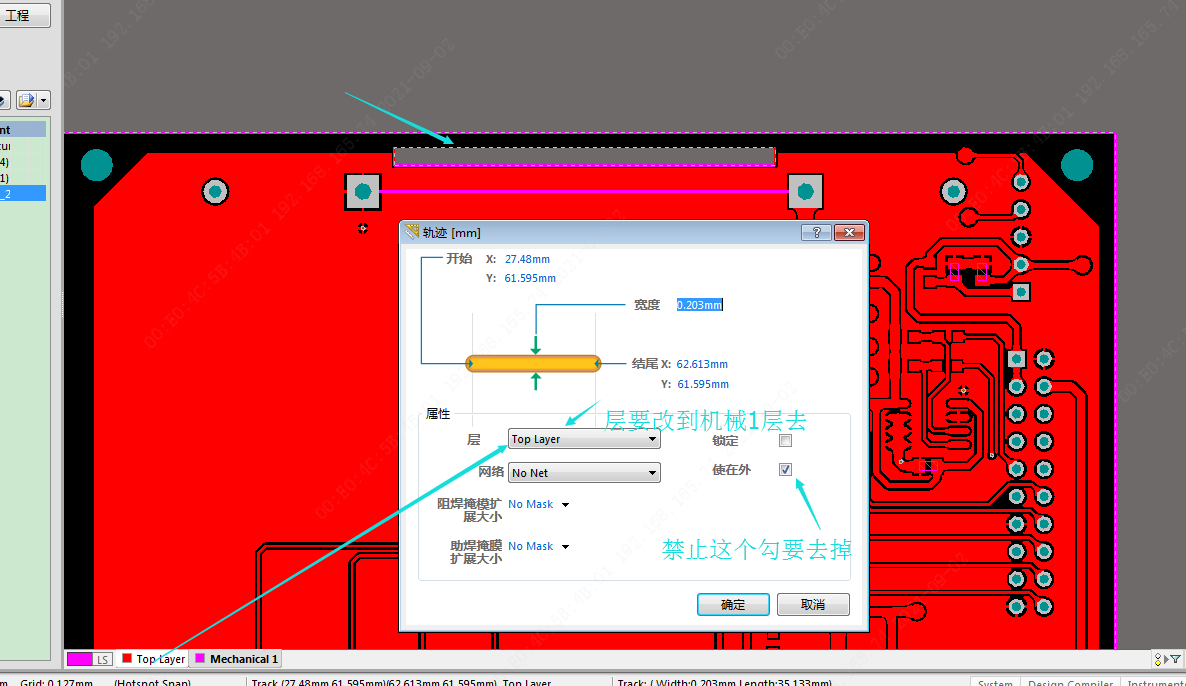

你在顶层线路层绘制线条,又禁止了。
正确设计如下:
官方工作人员
(0)
我的AD18 没有你图片中的那些选项,很奇怪
<ol class=' list-paddingleft-2' style='list-style-type: decimal;'>在PCB KEEPOUT层 画框;通过Tools -> Convert -> Create Board Cutout;在嘉立创系统,生产稿中,未看到开槽。请问,哪个环节的问题?! 正确做法是什么。
