2层PCB板内部各层的厚度
(
2021-08-23
阅读 1801
)
阅读
1801
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)

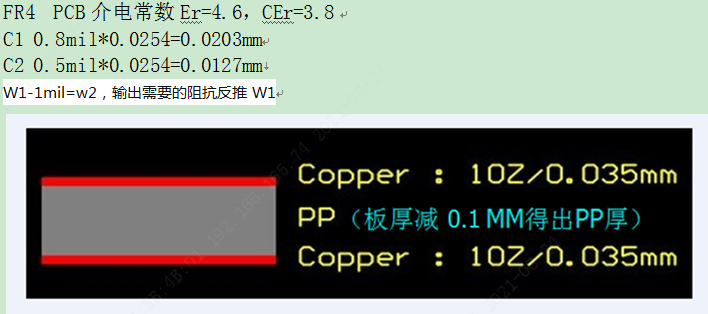

<img src='/uploadfiles/image/20210823/1629721795071000130.png' title='1629721795071000130.png' alt='QQ截图20210823203008.png'/><br />你好，我想知道1.6mm厚的2层PCB板内部，中间绝缘层的厚度，顶层和底层铜箔的厚度，因为这些参数对我设计很重要。图片是我altium designer软件中的数据，但是跟嘉立创制造的实物PCB板数据肯定是不一样的。
