丝印及文本字体大小尺寸
(
2021-08-20
阅读 13252
)
你好!封装的丝印线宽设置多少做出来的板子上面显示最好?文本使用什么字体以及字体的宽高多少时,显示最好?
阅读
13252
(1)
(1)
精选留言
写留言
张**( 5***5G )
(0)

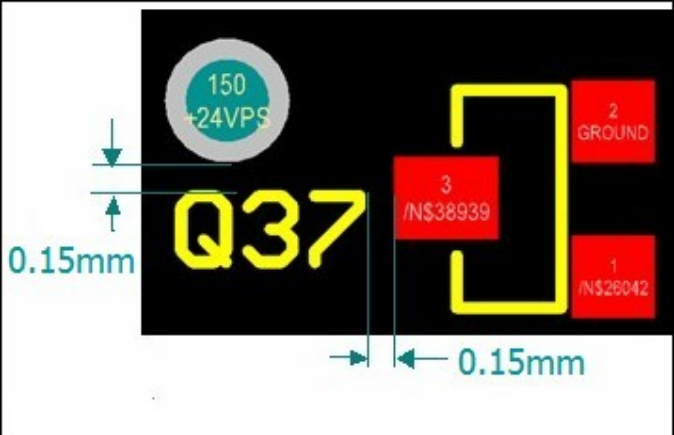

楼主,电路板中丝印字符(Silkscreen)线宽不能小于0.15 mm,字符高度不能小于1mm(实际测量,如下图参数),宽高比理想为1:6。如果小于本参数嘉立创工厂将不会对文件中的字符高度做大小调整,字宽小于0.15 mm以下将直接加宽至0.15mm加工。从而可能会因超出生产能力而导致字符严重不清楚情况发生。公司将不接受因设计不符合规则而导致字符不清楚的此类投诉。特此通知!此外,字符不允许上焊盘,字符距离焊盘需不小于0.15mm,字符间隙大于0.15mm,字符选用线性字体,不要使用填充型字体。
