为什么我打样的PCB焊盘钻孔周边会给挖掉一圈铜箔？
(
2021-08-20
阅读 539
)
阅读
539
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)

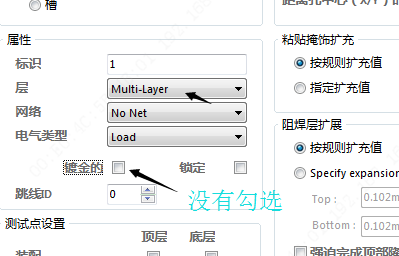

楼主，因为您设计是无铜孔。
请打开了解！
https://www.jlc.com/portal/server_guide_63.html
为什么我打样的PCB焊盘钻孔周边会给挖掉一圈铜箔？造成能上锡的焊盘变小了，<img src='/uploadfiles/image/20210820/1629434793427064980.png' title='1629434793427064980.png' alt='微信截图_20210820124603.png'/>如图所示
