PCB过大,单板加工艺边V割
(
2021-07-28
阅读 768
)
阅读
768
(0)
(2)
精选留言
写留言
余**( 3***1A )
(0)
你好,立创EDA无法在边框层添加文字说明,只能用导线在板框层画,画的歪歪扭扭。
张**( 5***5G )
(0)
楼主,您文件绘制好工艺边后,同您唯一正确的边框同层,写上V-cut字样。

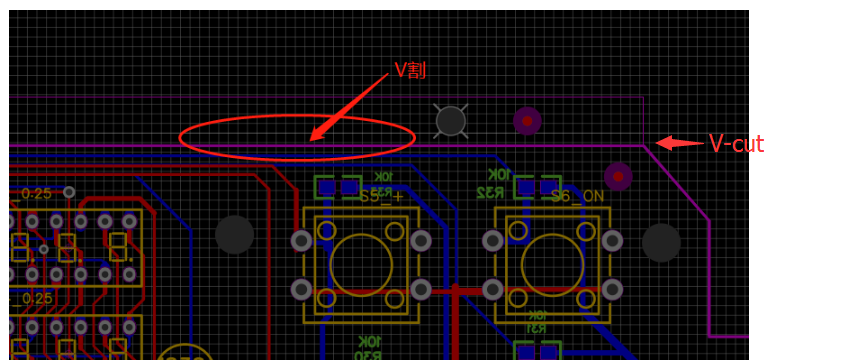

<img src='/uploadfiles/image/20210728/1627438267451037344.png' title='1627438267451037344.png' alt='image.png'/><br />由于PCB过大,不适合多行多列拼版,我想单板加工艺边,应该如何标识,才能让嘉立创PCB加工人员看出我这里箭头所指直线需要V割?
