李**( 8***9F ) (0)机械1层
-
张**( 5***5G ) (0)楼主，板内需要成形的螺丝孔或不规则的槽（绘制的形状），请同您唯一正确的边框层绘制。
如KEEP-OUT层和机械层都有完整边框，嘉立创只取机械层元素成形，KEEP-OUT的数据不理会。
如N个机械层都有完整边框层，默认取最小的机械层做为成形层（最小理解，机械1，机械2，机械3，机械4）按机械1层元素成形，机械2，机械3，机械4的数据不理会。
如您文件内机械层都没有完整边框，只有KEEP-OUT层有完整边框，那么默认按KEEP-OUT层形状元素成形加工, 螺丝孔要放KEEP-OUT层才会开孔）。

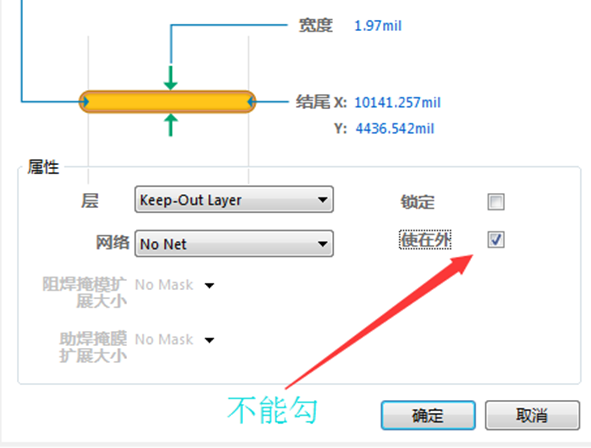

还有一点需要您注意，绘制的元素请不要禁止，禁止就无法生成对应元素，无法加工。
