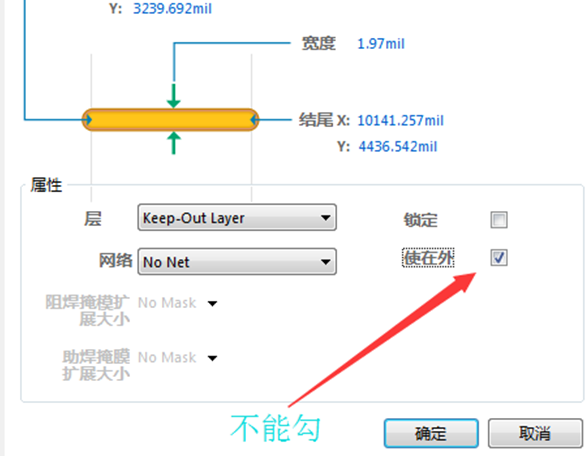

如果要在板子上挖一个1mm宽的隔离槽，是不是像图中这样直接用1mm宽的keepout layer层（紫色）来绘制就行了？

( 2021-07-01 阅读 424 )

阅读 424

(0) (1)

精选留言写留言

张**( 5***5G ) (0)
楼主，是按您说的绘制。
板内需要成形的螺丝孔或不规则的槽（绘制的形状），请同您唯一正确的边框层绘制。

还有一点需要您注意，绘制的元素请不要禁止，禁止就无法生成对应元素，无法加工。
