PCB中间挖空
(
2021-06-21
阅读 2827
)
阅读
2827
(0)
(3)
精选留言
写留言
张**( 5***5G )
(0)
楼主,没有挖孔是您文件设计问题,您不专业,请优化!

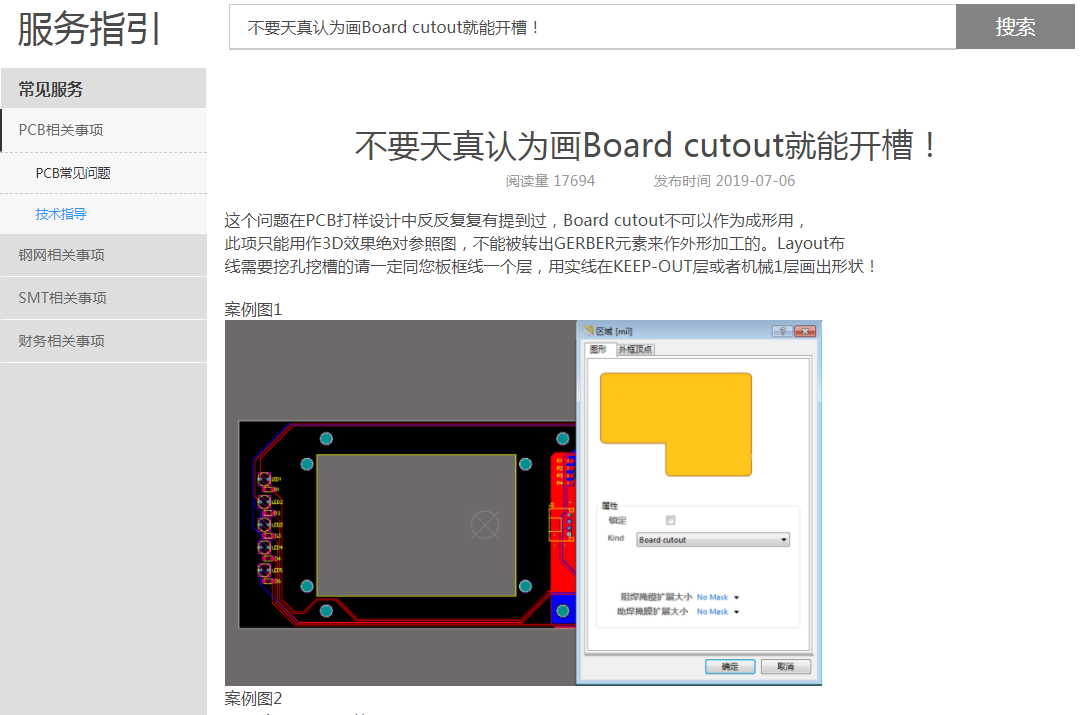

https://www.jlc.com/portal/server_guide_10142.html
官方工作人员
(0)
我按照您讲的方法后,上传文件后,预览图是这样的,还是不行

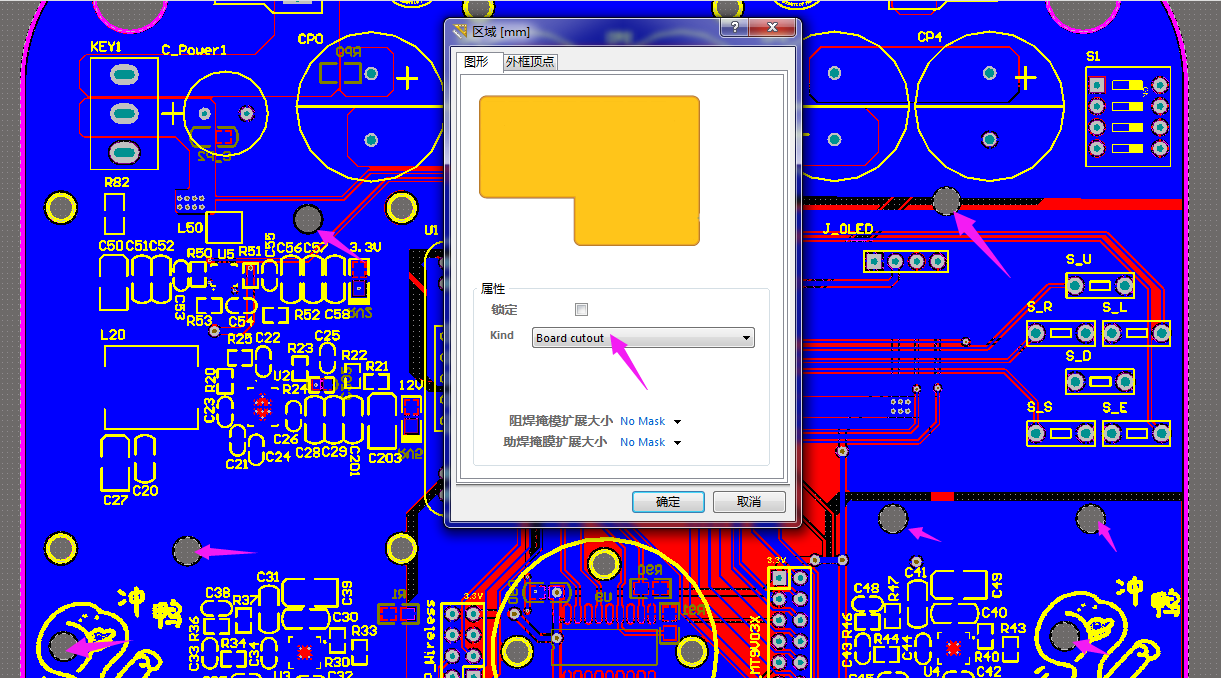

在PCB中挖空一部分,在AD中显示正常,但在生产的实物仿真图中却没有挖空,同时拿到实物也是没有挖空的,该怎么解决
