两个过孔焊盘边间距0.15mm,钻孔一侧单边0.05 是否能做
(
2021-06-19
阅读 833
)
阅读
833
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)
楼主，超工艺，补偿孔径后直接连一起了。

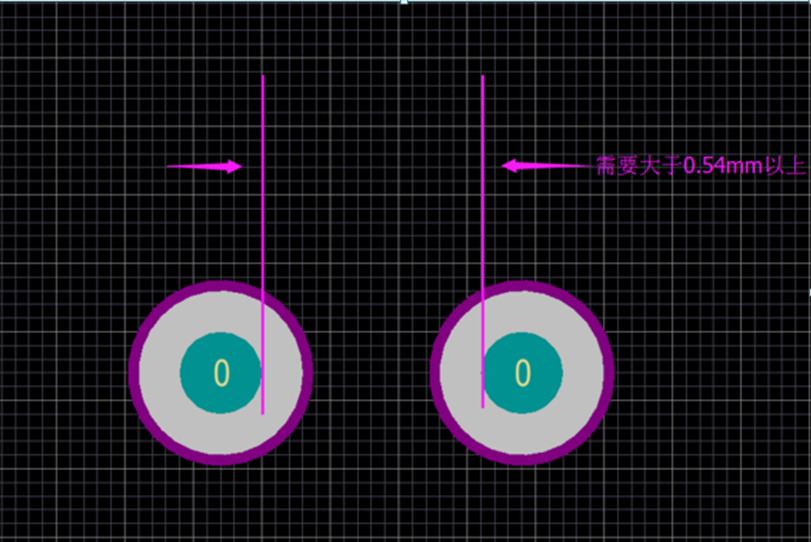

PAD有孔（插件焊盘）焊盘内径孔的边到另一个焊盘内径孔的边距离要0.54mm以上（极限0.48mm）
<img src='/uploadfiles/image/20210619/1624090330607018696.jpg' title='1624090330607018696.jpg' alt='QQ图片20210619161131.jpg'/><img src='/uploadfiles/image/20210619/1624090333889034160.jpg' title='1624090333889034160.jpg' alt='QQ图片20210619161121.jpg'/>
