张**( 5***5G ) (0)楼主，需要您设计工程设计好.我们不做个性化设计阻抗,请各位客户按我们的结构来匹配调试阻抗数据，我们不能保证客户设计的阻抗是否合格，但我们的检验标准是打切片保证线宽线隙及PP厚度在公差范围内（线宽线隙公差是正负20%) .
请扫下关注下方阻抗神器有我们的结构你来设计匹配调试阻抗数据

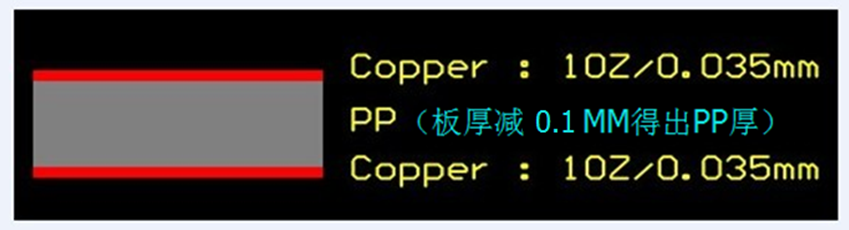

FR4 PCB介电常数Er=4.6，CEr=3.8
C1 0.8mil*0.0254=0.0203mm
C2 0.5mil*0.0254=0.0127mm
W1-1mil=w2，输出需要的阻抗反推W1
