PCB拼版的过孔和光标的设置
(
2021-06-17
阅读 422
)
阅读
422
(0)
(3)
精选留言
写留言
张**( 5***5G )
(0)

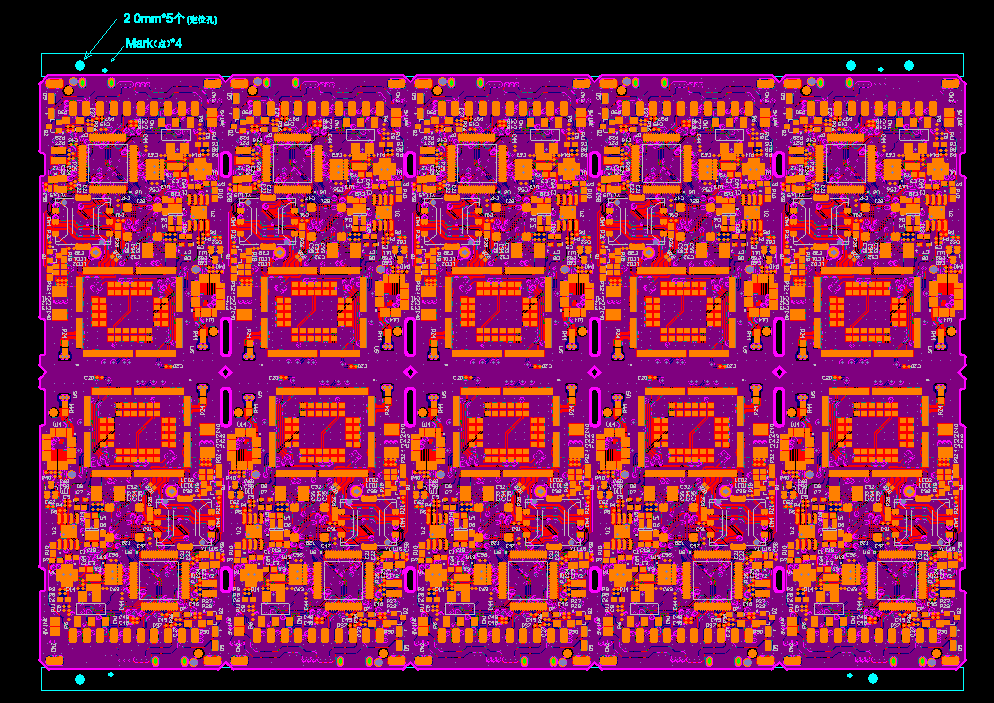

楼主，拼板板边不是过孔是PAD焊盘孔（焊盘比孔小）常规是2.0mm,数量建议5个,4个MARK点(不对称)做防呆用.位置如下图:
PCB拼版的过孔和光标设置的数量和位置是否有严格的标准，各放置一个和各放置4个对SMT是否有影响
