pcb打样上下两层全无阻焊层怎么操作
(
2021-04-23
阅读 1393
)
阅读
1393
(0)
(1)
精选留言
写留言
张**( 5***5G )
(2)

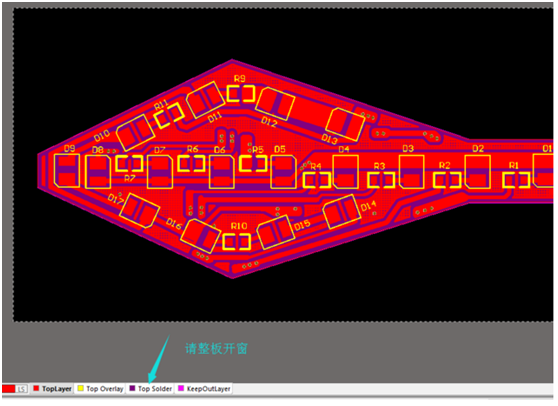

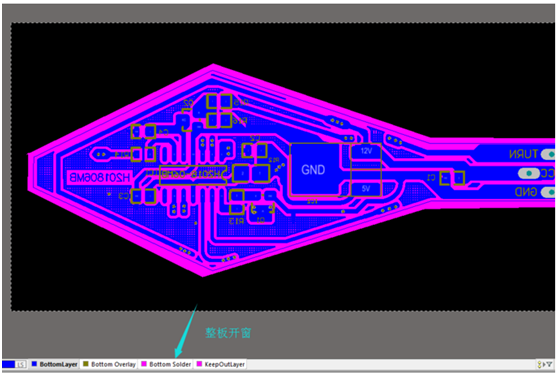

楼主，PCB整板正反面都不需要阻焊油，那么外露出来的铜皮，焊盘及导线。要么喷锡要么沉金，文件请在Solder层设计好开窗如下图：
pcb打样上下两层全无阻焊层怎么操作，我自己铺的线都开天窗了，想不如整个板子都不需要阻焊层，怎么操作
