嘉立创公告
材料参数
(
2021-04-18
阅读 381
)
阅读
381
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)

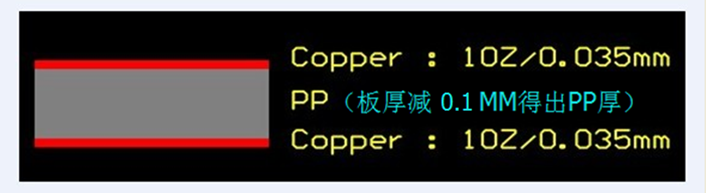

楼主，我们用的都是FR4，介电常数Er=4.6，CEr=3.8
C1 0.8mil*0.0254=0.0203mm
C2 0.5mil*0.0254=0.0127mm
W1-1mil=w2，输出需要的阻抗反推W1
<span style='color: rgb(34, 34, 34); font-family: 微软雅黑; font-size: 14px; background-color: rgb(255, 255, 255);'>我想设计微带天线，而仿真中这些尺寸是可以任意修改的，比如金属铁片的厚度等，我想知道贵公司能够设计任意尺寸的材料吗？还是说我要根据你们给出的固定尺寸进行修改，</span><span style='background-color: rgb(255, 255, 255); color: rgb(34, 34, 34); font-family: 微软雅黑; font-size: 14px;'>图示如下：</span><br /><span style='color: rgb(34, 34, 34); font-family: 微软雅黑; font-size: 14px; background-color: rgb(255, 255, 255);'><img src='/uploadfiles/image/20210418/1618712137941078204.png' title='1618712137941078204.png' alt='微带天线3.png'/></span><br /><span style='color: rgb(34, 34, 34); font-family: 微软雅黑; font-size: 14px; background-color: rgb(255, 255, 255);'>然后我主要想知道贵公司设计材料的一些参数，比如说您们有说介质基板材料选用FR-4，但我没看到FR4的具体参数指标，还有金属铁片选用铜的话，一般厚度您们采用的是多少（0.035mm？）</span><br /><span style='color: rgb(34, 34, 34); font-family: 微软雅黑; font-size: 14px; background-color: rgb(255, 255, 255);'>第一次使用，如有什么说错的地方请指出，感谢答复</span>
