最小过孔的疑问
(
2021-04-07
阅读 7975
)
阅读
7975
(0)
(4)
精选留言
写留言
张**( 5***5G )
(0)
关于布孔及扇线请参考下面工艺
双面板
H(过孔大小):最小孔径0.3MM
P(过孔焊盘大小):最小尺寸0.5MM
B(BGA焊盘大小):最小尺寸0.25MM
D(过孔孔边到BGA焊盘边距离):最小距离0.35MM。(特别重要:少于此距离会导致过孔焊盘露铜,双面板过孔不做塞油工艺)
S(线路边到线路边距离):最小距离0.127MM。
C(线路边到BGA焊盘边距离):最小距离0.127MM。(特别重要:少于此距离会导致削BGA从而出现BGA异形)
G(过孔焊盘边到BGA焊盘边距离):最小距离0.127MM。(特别重要:少于此距离会导致削BGA从而出现BGA异形,也会导致削过孔焊盘导致过孔破孔)
四、六层板
H(过孔大小):最小孔径0.2MM
P(过孔焊盘大小):最小尺寸0.4MM
B(BGA焊盘大小):最小尺寸0.25MM
D(过孔孔边到BGA焊盘边距离):最小距离0.35MM。(特别重要:少于此距离会导致过孔焊盘露铜,并且过孔内部不能塞油)
S(线路边到线路边距离):最小距离0.09MM。
C(线路边到BGA焊盘边距离):最小距离0.127MM。(特别重要:少于此距离会导致削BGA从而出现BGA异形)
G(过孔焊盘边到BGA焊盘边距离):最小距离0.127MM。(特别重要:少于此距离会导致削BGA从而出现BGA异形,也会导致削过孔焊盘导致过孔破孔)
官方工作人员
(0)
了解, 非常感谢!
张**( 5***5G )
(0)
关于布孔及扇线请参考下面工艺
双面板
H(过孔大小):最小孔径0.3MM
P(过孔焊盘大小):最小尺寸0.5MM
B(BGA焊盘大小):最小尺寸0.25MM
D(过孔孔边到BGA焊盘边距离):最小距离0.35MM。(特别重要:少于此距离会导致过孔焊盘露铜,双面板过孔不做塞油工艺)
S(线路边到线路边距离):最小距离0.127MM。
C(线路边到BGA焊盘边距离):最小距离0.127MM。(特别重要:少于此距离会导致削BGA从而出现BGA异形)
G(过孔焊盘边到BGA焊盘边距离):最小距离0.127MM。(特别重要:少于此距离会导致削BGA从而出现BGA异形,也会导致削过孔焊盘导致过孔破孔)
四、六层板
H(过孔大小):最小孔径0.2MM
P(过孔焊盘大小):最小尺寸0.4MM
B(BGA焊盘大小):最小尺寸0.25MM
D(过孔孔边到BGA焊盘边距离):最小距离0.35MM。(特别重要:少于此距离会导致过孔焊盘露铜,并且过孔内部不能塞油)
S(线路边到线路边距离):最小距离0.09MM。
C(线路边到BGA焊盘边距离):最小距离0.127MM。(特别重要:少于此距离会导致削BGA从而出现BGA异形)
G(过孔焊盘边到BGA焊盘边距离):最小距离0.127MM。(特别重要:少于此距离会导致削BGA从而出现BGA异形,也会导致削过孔焊盘导致过孔破孔)
张**( 5***5G )
(0)

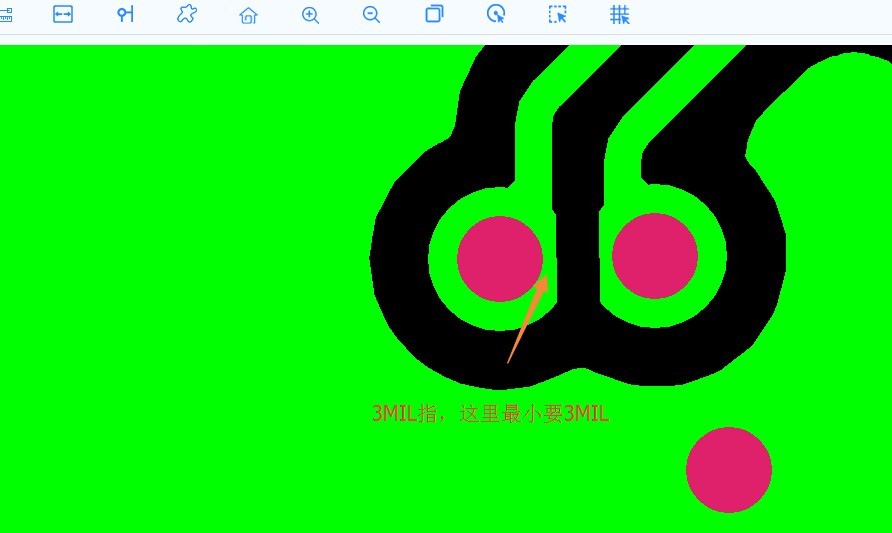

楼主,上图您所想要的信息应该就是
最小焊环是3mil (0.076mm)如下,
贵司工艺规范里说最小内径0.2mm , 最小外径0.4mm<br />但也说了最小焊环是3mil (0.076mm), 如果加上0.05的阻焊扩展, 外径就是<br />0.2 + 0.076 + 0.05 = 0.326, 请问是这么理解么?<br />我做一个BGA81封装, pitch是0.5mm, 焊盘0.25mm, 扇出的过孔做0.4mm好像是放不下的, 请问这个要这么弄? <br /><br/><br />非常感谢!
