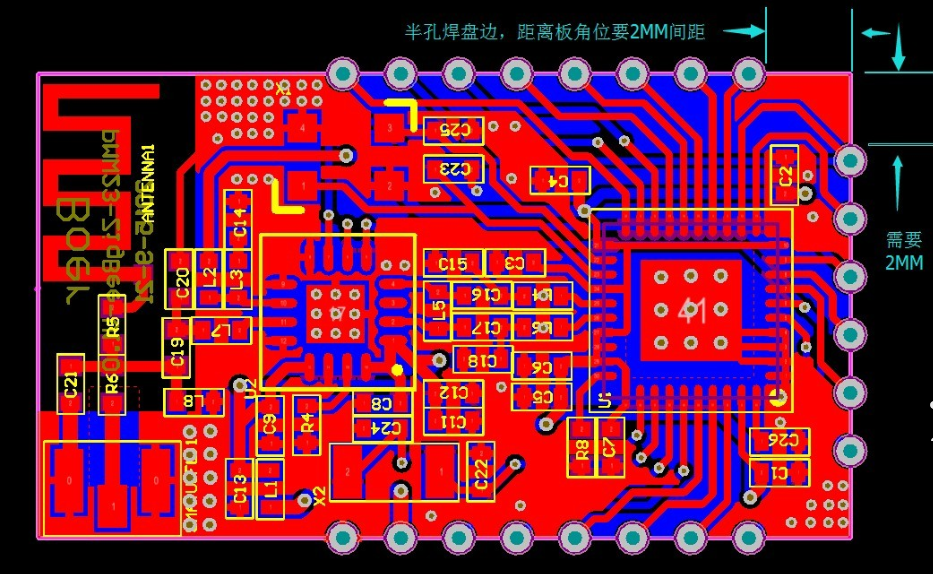

张**( 5***5G ) (0)楼主，半孔工艺做的很成熟，设计时一定要用PAD焊盘孔绘制，把焊盘一半放边框线上如下图
半孔大小范围：直径≥0.6MM，孔边到孔边≥0.6MM（单边焊环0.127mm以上,小于此参数工程会适当优化).
离边距离最低要2MM以上如下图：
https://www.jlc.com/portal/server_guide_70.html
-
苗**( 1***9G ) (0)还有，对与过半孔连接的焊盘的宽度和边缘距离有没有要求？官方工作人员 (0)边缘距离请孔半分边框线，外径建议比内径大0.15mm以上（最佳）.
