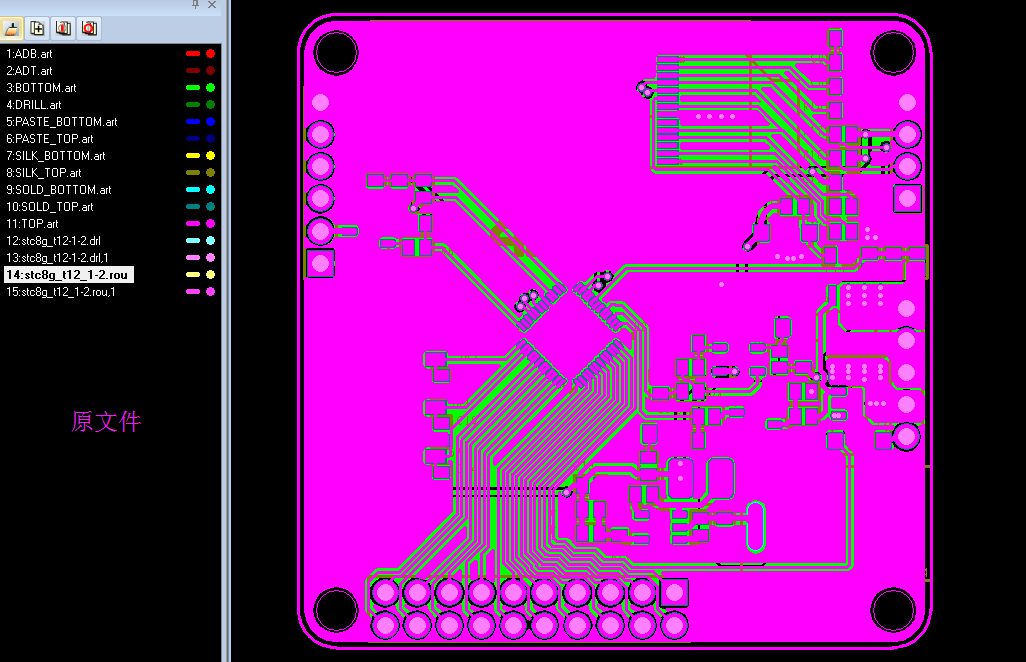

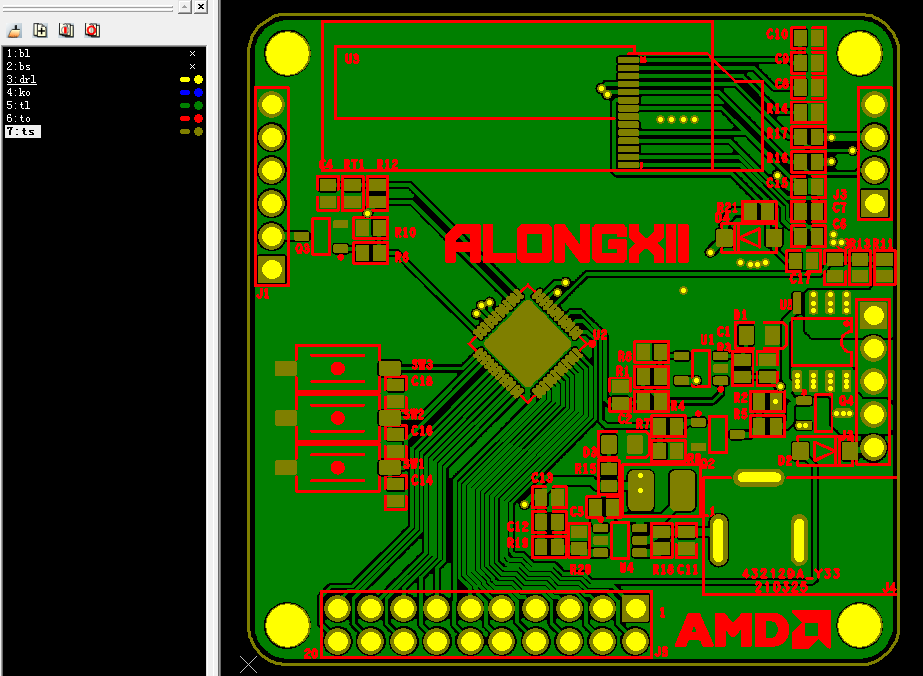

allegro设计内部带挖孔的板框需要将板框绘制在什么层，嘉立创才能识别？我使用的outline和cutout层但是这个上面没有显示挖孔
(
2021-03-25
阅读 2198
)
阅读
2198
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)
楼主，成品有挖空，记住在使用allegro进行layout时，绘制板框不要使用默认线宽（设置为0），将它修改为5mil以上比较好。allegro支持线宽为0，但这样在出光绘文件后，无法看到板框。
<img src='/uploadfiles/image/20210325/1616676066317075255.png' title='1616676066317075255.png' alt='_~}XR@J)WRDTDV4NS[AQ_7Q.png'/>
