PCB板子上面有走线,正反两面都需要裸基材,PCB这么设置
(
2021-03-15
阅读 857
)
阅读
857
(0)
(3)
精选留言
写留言
张**( 5***5G )
(0)
楼主,线路层需要

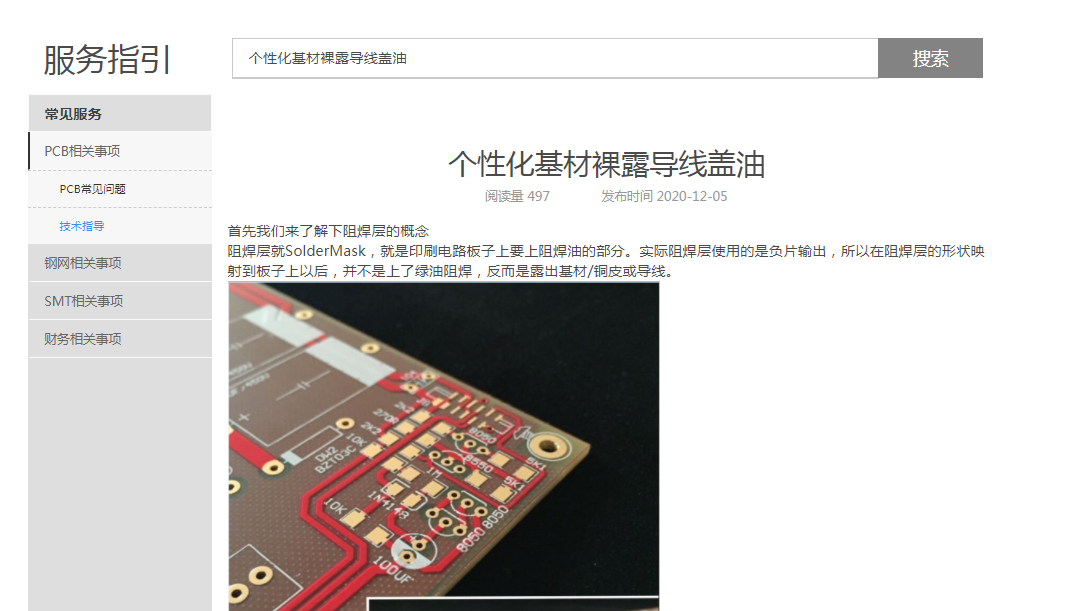

裸基材的区域不要设计铜皮,对应区域需要阻焊开窗.请打开了解!
https://www.jlc.com/portal/server_guide_22113.htm
朱**( 5***4S )
(0)
ad软件
官方工作人员
(0)
按连接方法设计
PCB板子上面有走线,正反两面都需要裸基材,PCB这么设置
