张**( 5***5G ) (0)

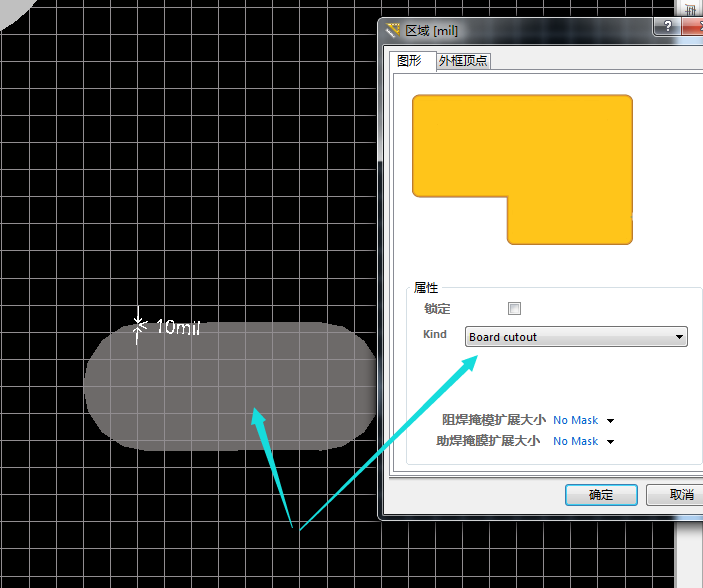

楼主,，Board cutout不可以作为成形用，此项只能用作3D效果绝对参照图，不能被转出GERBER元素来作外形加工的。Layout布
线需要挖孔挖槽的请一定同您板框线一个层，用实线在KEEP-OUT层或者机械1层画出形状！https://www.jlc.com/portal/server_guide_10142.html
-

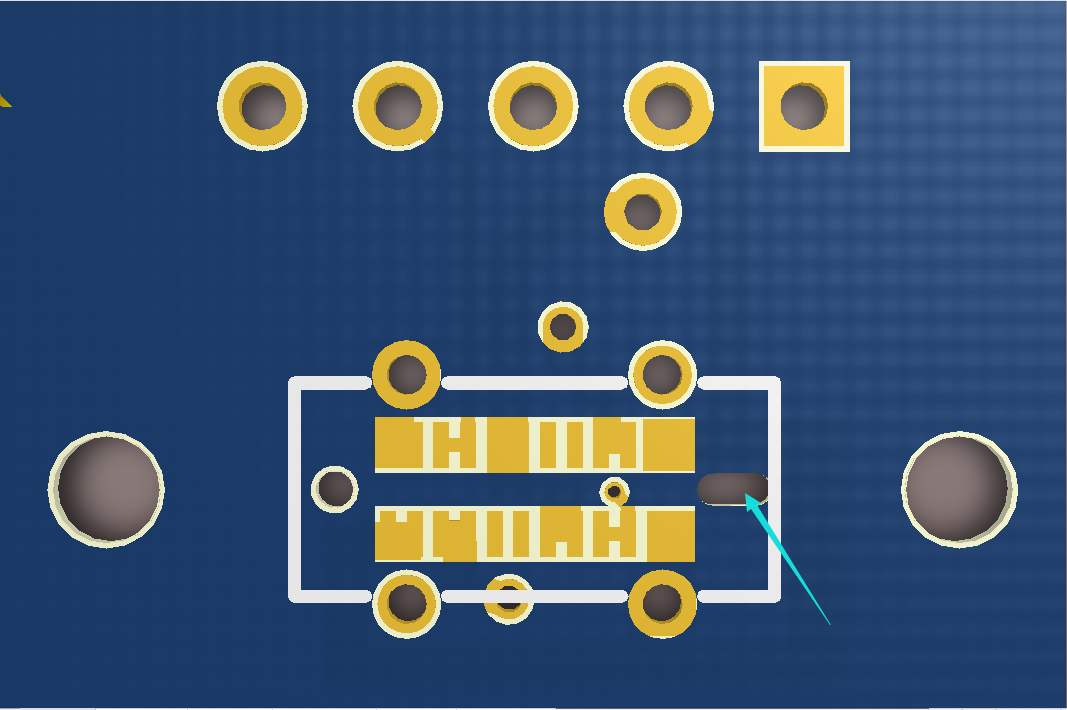

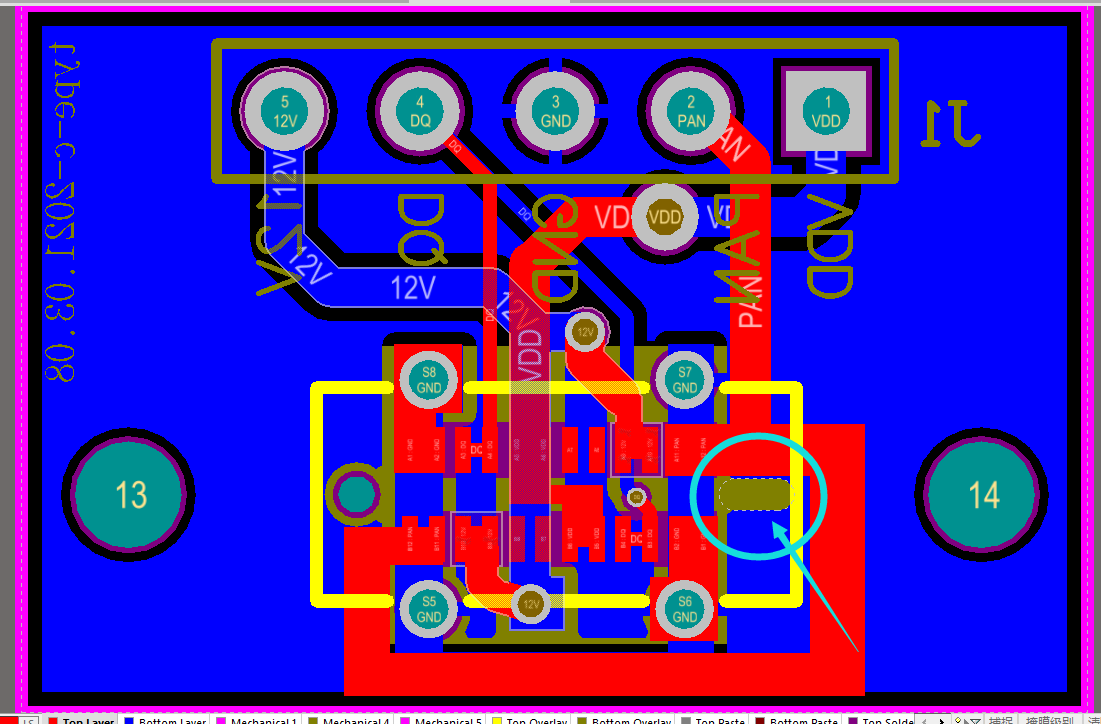

任**( 8***8A ) (0)我用AD软件切换3D显示是有正常开孔的，，但是PCB打样出来有一个孔就是没有的，，我想知道是为什么，，麻烦了老师
官方工作人员 (0)请优化官方工作人员 (0)AD的3D 里面开孔是显示效果，实际开孔需要在M1层（边框层）画出来才能开。
