关于焊盘和通孔的问题。
(
2021-02-26
阅读 843
)
阅读
843
(1)
(1)
精选留言
写留言
张**( 5***5G )
(0)

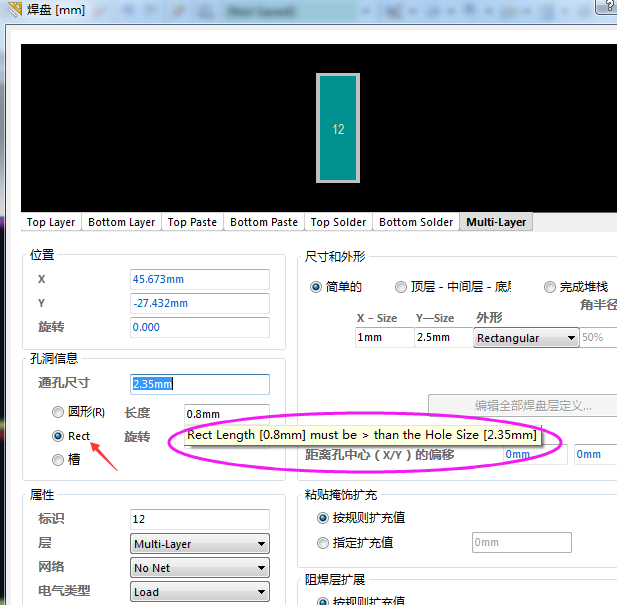

楼主,对于方
孔槽设计,

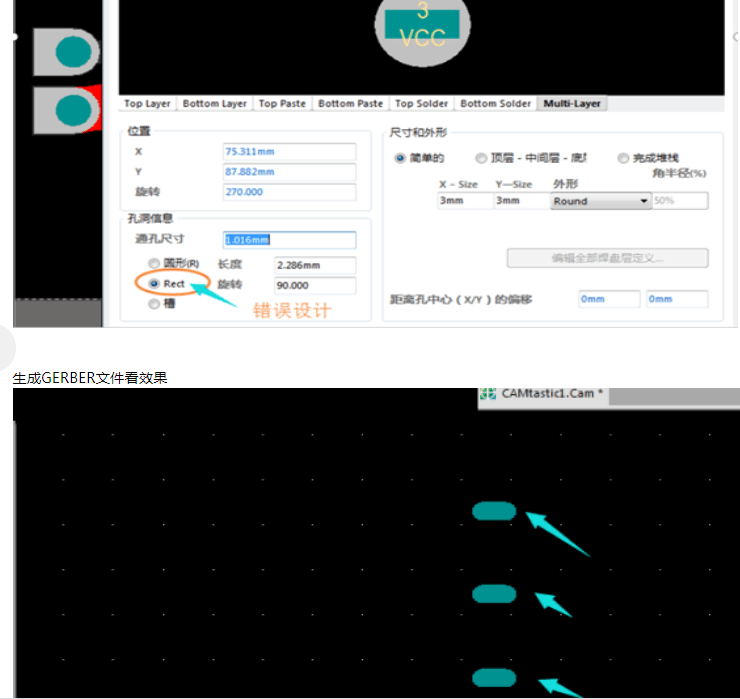

嘉立创其实在反复强调Rect(方孔槽)不要用此设计,您画出来效果。生产实际作业也无法满足90度的直角,其实您们自己都可以生成Gerber文件验证。

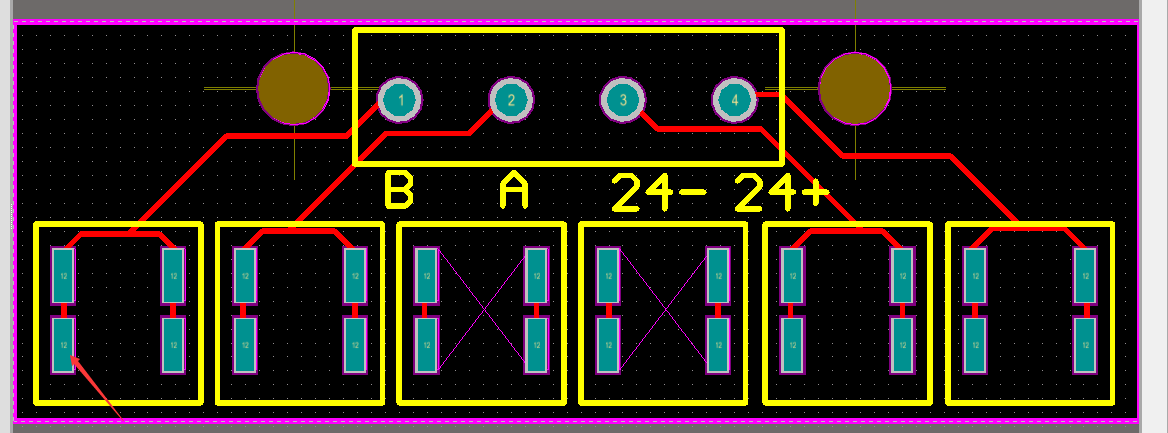

在AD上是设置的孔,而且3D上确认的没有问题。但是转成gerber在在线计价上变成了焊盘。是哪里没有设置好吗?
