陈**( 8***1G ) (0)我发以前的拼板图片给你参考吧 要不要官方工作人员 (0)请发来，谢谢！
-
张**( 5***5G ) (0)楼主，二个问题，您的文件没有外形及钻孔文件。

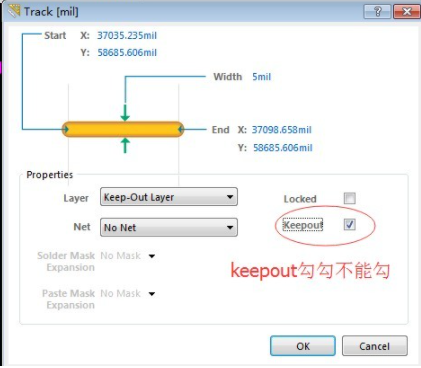

AD系列软件所画的线，不论画在哪一层（包括走线层、Keepout层等），双击打开线的属性，
一定不能勾选keepout选项，一旦选中了keepout选项，则这根线无法在gerber文件中生成，导致此线无法生产出来。
输出Gerber文件步骤!
https://www.jlc.com/portal/server_guide_10171.html
AD系列如何规范打包GERBER文件投单！https://www.jlc.com/portal/server_guide_10182.html
