PCB过孔问题
(
2021-01-29
阅读 540
)
阅读
540
(1)
(1)
精选留言
写留言
张**( 5***5G )
(0)

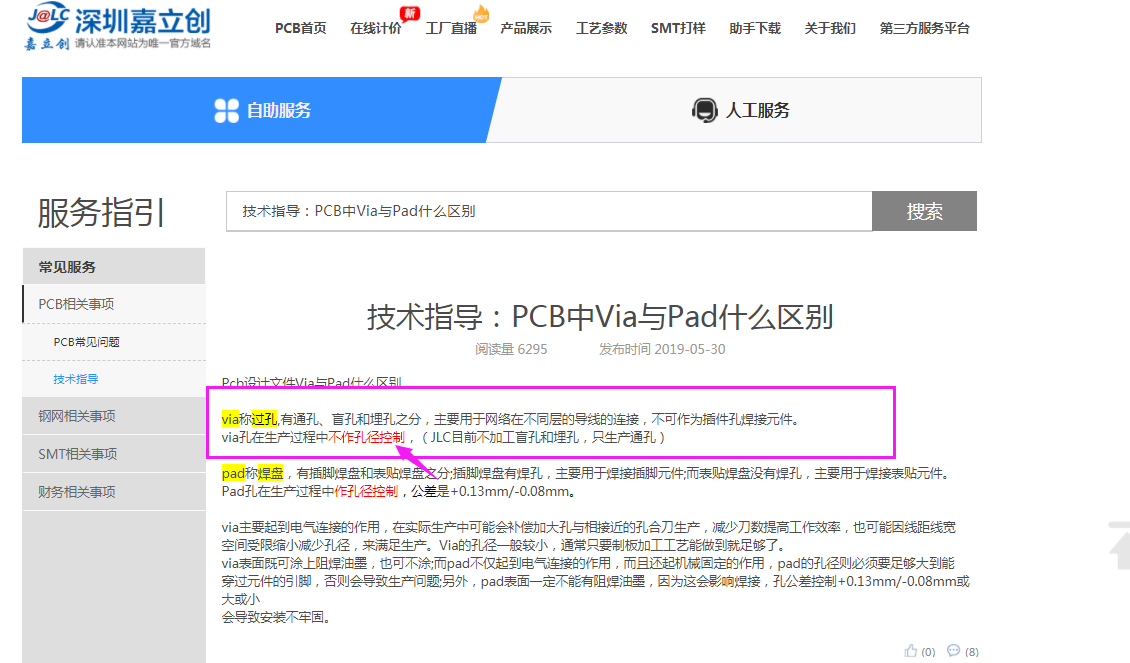

楼主，从您的设置可以看出您是刚接触画板子，via孔在生产过程中不作孔径控制，你设计过孔0.127mm，外径0.254mm，在您文件有空间的前提下CAM工程在处理文件直接给你改为过孔3mm，外径5mm，请后续按工艺能力设置，谢谢！
您好，麻烦问一下，嘉立创极限参数写的双层板过孔最小的内径0.3，外径0.5。<br/><br/>但是我电路板画的过孔都是0.127mm，外径0.254mm，一直都在批量用，没发现问题。<br/><br/>想问一下，是不是我虽然画的孔径比较小，但是加工的时候给改成0.3mm了？<br/><br/>还是现在嘉立创就可以加工这么小的孔径呀？我还用不用改成0.3mm呀？
