PCB孔槽
(
2021-01-13
阅读 5411
)
阅读
5411
(0)
(3)
精选留言
写留言
蒋**( 5***7W )
(0)

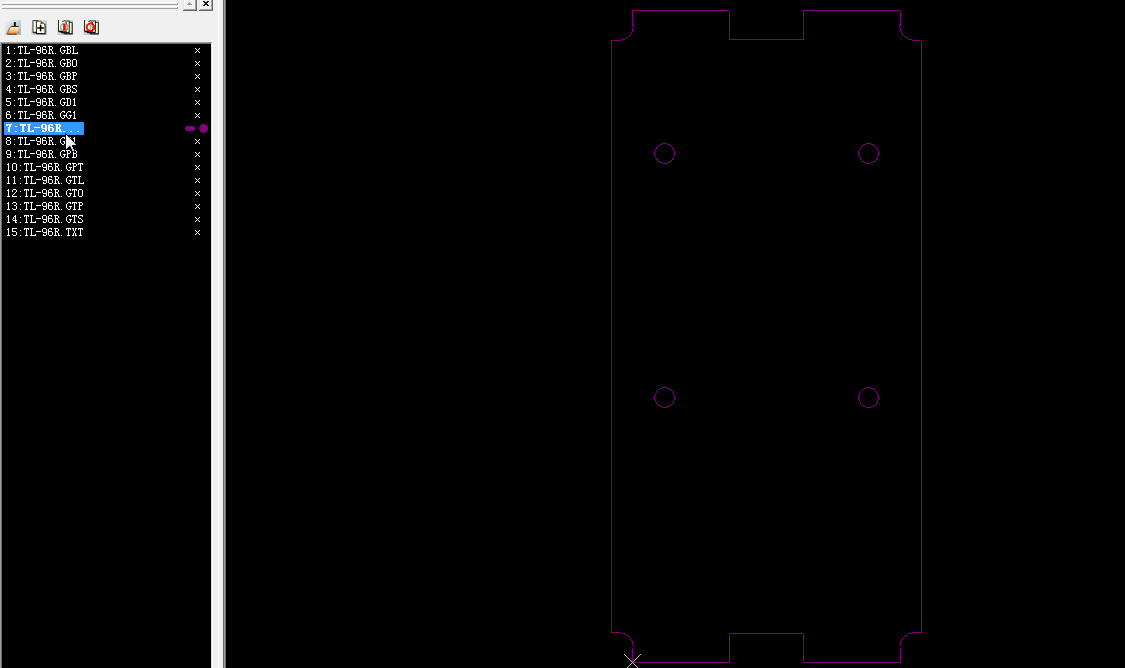

前面第一个图用错了,我把那个元件封装的层改了。我的意思是:只用机械一层和或者禁止布线层画板框和孔槽,只形成板框,没有形成孔槽,如上图。我之前也是这样画的,机械一层和禁止布线层都画,板框和孔槽都完整,上传上去是可以的,为什么到了这一板就不行了??我以为是显示bug,但是打样回来也是没有给我开孔,就是这样,咋回事?
官方工作人员
(0)
张**( 5***5G )
(0)
楼主,板框和孔槽在机械一层和禁止布线层都有画这个明显不对,你所需要成形的元素没统一到唯一正确的成形层。
正确的方法是板内需要成形的螺丝孔或不规则的槽(绘制的形状),请同您唯一正确的边框层绘制。
如KEEP-OUT层和机械层都有完整边框,嘉立创只取机械层元素成形,KEEP-OUT的数据不理会。
如N个机械层都有完整边框层,默认取最小的机械层做为成形层(最小理解,机械1,机械2,机械3,机械4)按机械1层元素成形,机械2,机械3,机械4的数据不理会。
我的板框和孔槽在机械一层和禁止布线层都有画,为什么没有上传后3D仿真没有出现孔槽。
