嘉立创公告
孔没有开完整
(
2021-01-12
阅读 468
)
阅读
468
(0)
(2)
精选留言
写留言
张**( 5***5G )
(0)

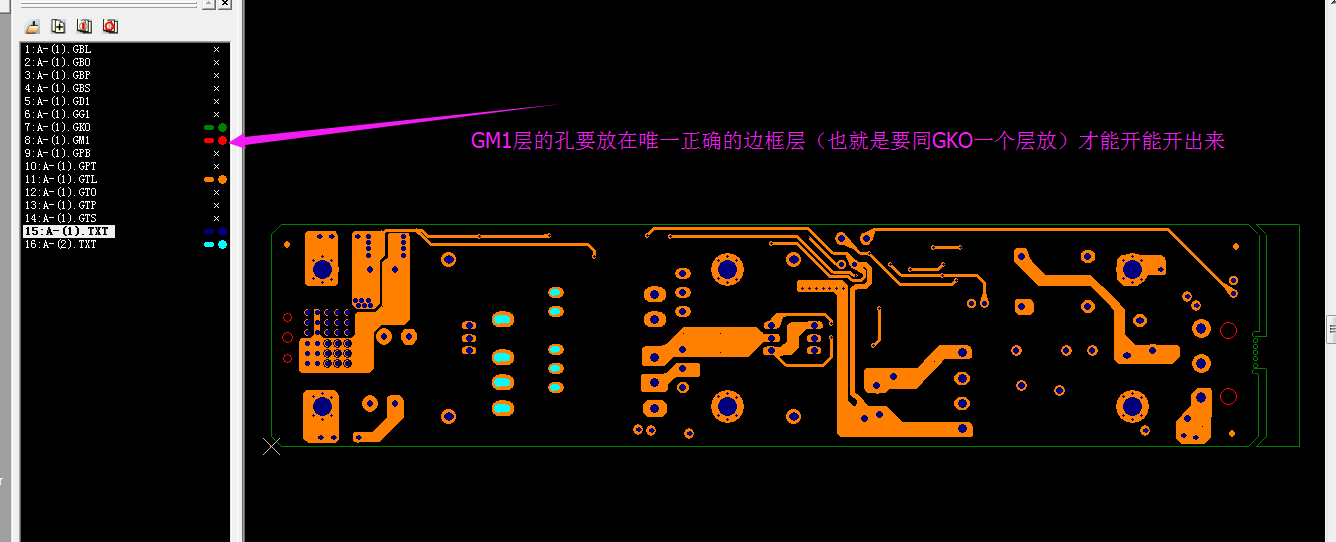

楼主,经核实您文件设计不对,请优化文件把需要成形的元素放在同您唯一正确的边框层。
补充说明:板内需要成形的螺丝孔或不规则的槽(绘制的形状),请同您唯一正确的边框层绘制。
如KEEP-OUT层和机械层都有完整边框,嘉立创只取机械层元素成形,KEEP-OUT的数据不理会。
如N个机械层都有完整边框层,默认取最小的机械层做为成形层(最小理解,机械1,机械2,机械3,机械4)按机械1层元素成形,机械2,机械3,机械4的数据不理会。
张**( 5***5G )
(0)
楼主,经核实您文件设计不对,请优化文件把需要成形的元素放在同您唯一正确的边框层。
补充说明:板内需要成形的螺丝孔或不规则的槽(绘制的形状),请同您唯一正确的边框层绘制。
如KEEP-OUT层和机械层都有完整边框,嘉立创只取机械层元素成形,KEEP-OUT的数据不理会。
如N个机械层都有完整边框层,默认取最小的机械层做为成形层(最小理解,机械1,机械2,机械3,机械4)按机械1层元素成形,机械2,机械3,机械4的数据不理会。
