工艺边和邮票孔
(
2020-12-16
阅读 1635
)
阅读
1635
(0)
(2)
精选留言
写留言
q**( 1***9D )
(0)
我用的是AD17能不能发一下教程?每步是如何操作的。谢谢。
张**( 5***5G )
(0)
楼主,关于拼板邮票孔制作规范可打开了解!https://www.jlc.com/portal/server_guide_93.html

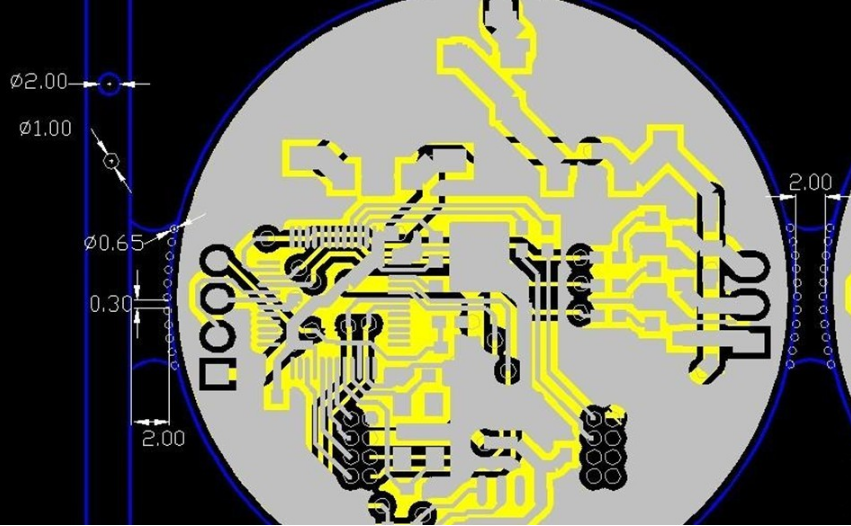

1. 邮票孔:建议5至8个0.60mm(直径)的孔为一排(要双排)为一组。
2. 双排板与板之间至少要保证1.2mm以上间距(常规是1.6或2.0mm)。
3. 孔边到另一个孔边间距至少要保证0.25mm至0.35mm(以保证有足够的支撑)。
4. 建议邮票孔加在板框线的中心线或伸到板内1/3 ,如板边有线必需避开。
5. 加完邮票孔,孔两边的外形一定要用直线或(弧线)连起来,便于走刀确定位置,以免多走刀。
我用AD软件如何给PCB增加工艺边用邮票孔分隔开?有具体操作步骤或设计好的文件吗?能否发我参考?
