金手指工艺可行性确认
(
2020-11-25
阅读 2868
)
阅读
2868
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)
楼主，金手指PIN大小： 0.35mm*2mm和0.35mm*2.5mm，PIN中心点间距0.5mm可以满足。

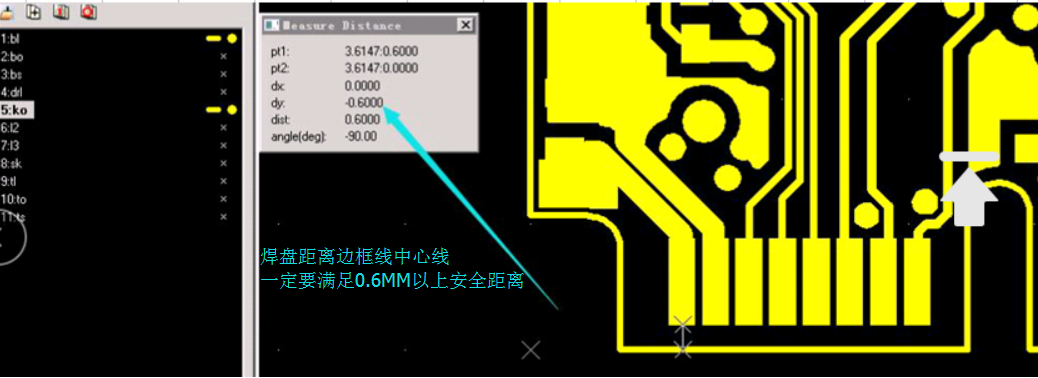

金手指斜边设计需注意，如下图绿色是原文件，黄色是掏焊盘优化过生产文件。
要做一个M.2 2280的标准小板（板厚0.8mm，板子大小22mm*80mm），涉及金手指需求，想问贵司是否能做<br />1.金手指PIN大小： 0.35mm*2mm和0.35mm*2.5mm，PIN中心点间距0.5mm<br /><img src='/uploadfiles/image/20201125/1606286882167004008.png' title='1606286882167004008.png' alt='image.png'/><br />2.斜边需求<br /><img src='/uploadfiles/image/20201125/1606286904625084320.png' title='1606286904625084320.png' alt='image.png'/>
