pcb 边框直角的制造公差
(
2020-11-16
阅读 1082
)
阅读
1082
(0)
(2)
精选留言
写留言
张**( 5***5G )
(0)

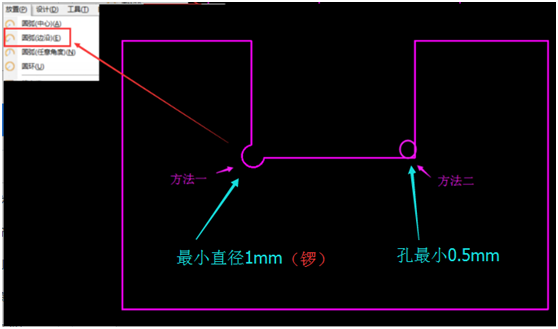

楼主，建议您从设计上改善
张**( 5***5G )
(0)

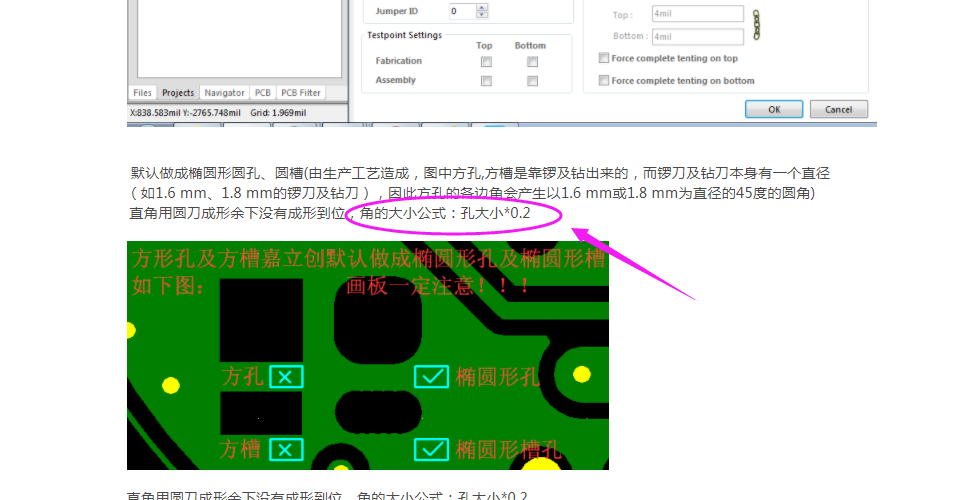

楼主，您画出来90度直角，生产实际作业是无法满足90度的直角，因为是采用CNC锣出来，刀路径的角位处会有R角。角的大小公式：孔（刀）大小*0.2
https://www.jlc.com/portal/server_guide_64.html
我板子图纸，gerber文件显示直角的，但是收到货不是直角。<br />你们客服说30度的圆弧，不理解什么意思。<br />我想问以圆弧R角表示的公差的话，直角处会是多大的R角?<br /><br/>
