为什么用铺铜挖空去掉顶层铜皮后，top solder层会把挖空的部分显示出来？这表示pcb生产的时候这部分会开窗吗
(
2020-10-29
阅读 1267
)
阅读
1267
(1)
(4)
精选留言
写留言
张**( 5***5G )
(0)

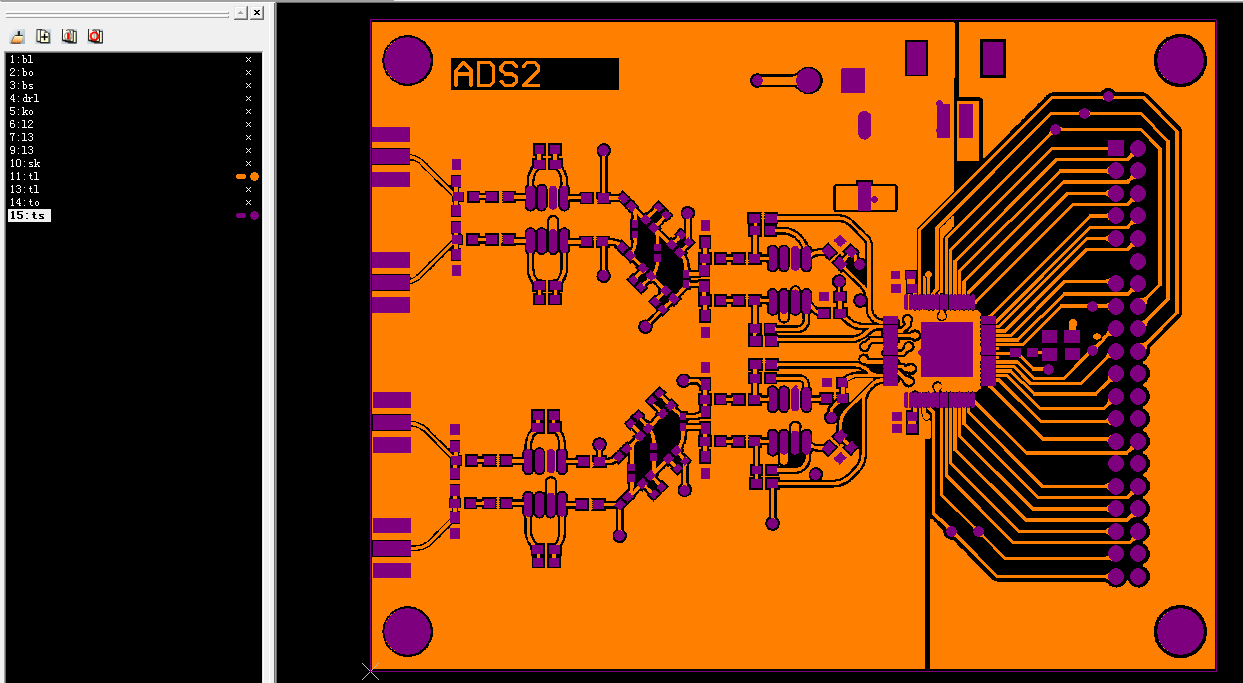

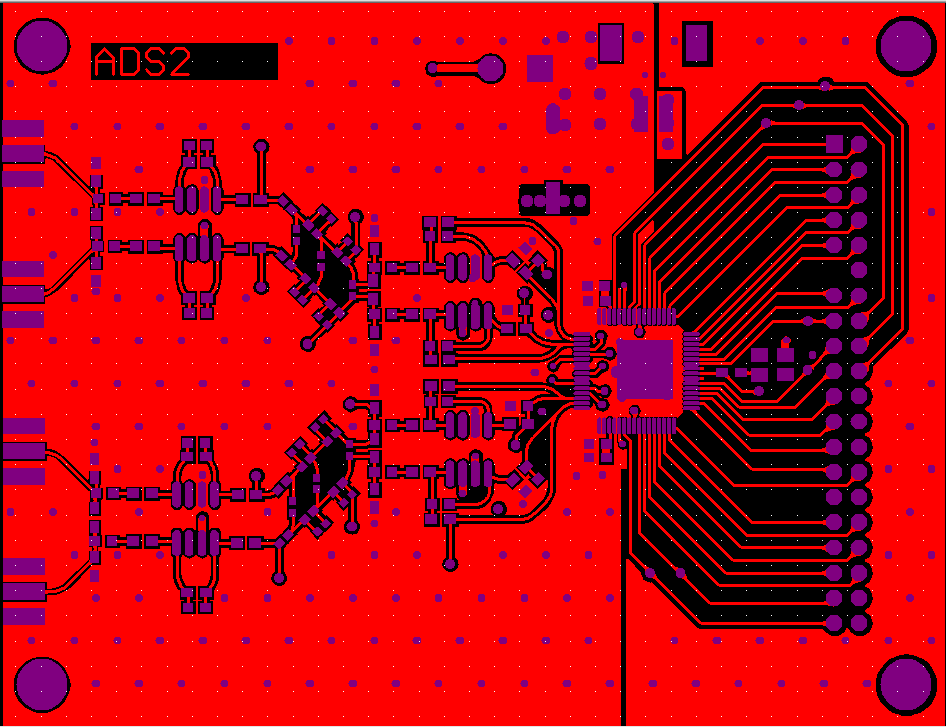

楼主，系统投单文件并没有您反馈的问题，如下图原文件
生产文件
官方工作人员
(0)
但是我pcb上铺铜挖空的地方，从AD上看确实都在top solder层被显示出来了，这些地方会不会盖绿油呢。
<img src='/uploadfiles/image/20201029/1603946974146007045.png' title='1603946974146007045.png' alt='blob.png'/><img src='/uploadfiles/image/20201029/1603947032793086224.png' title='1603947032793086224.png' alt='blob.png'/>
