张**( 5***5G ) (0)半孔
官方工作人员 (0)那我画图纸画成什么样呢?
下面是我刚才的理解

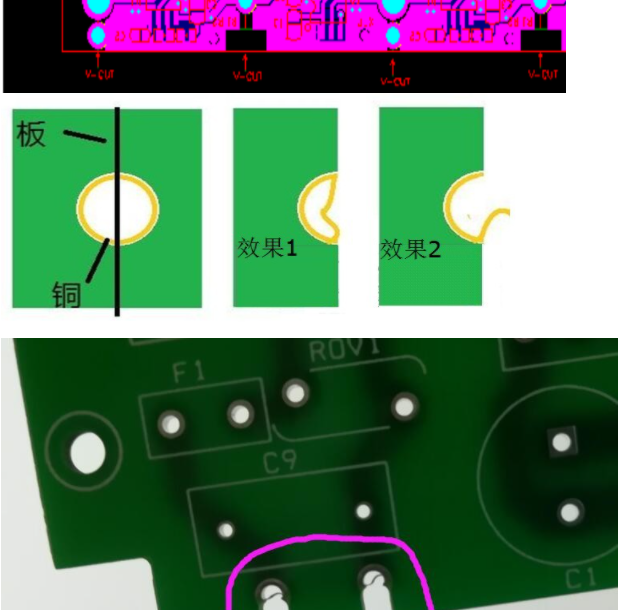

需要做半孔的焊盘按要求将小半个焊盘独立放在板子外面,在其他地方放邮票孔
-
张**( 5***5G ) (0)

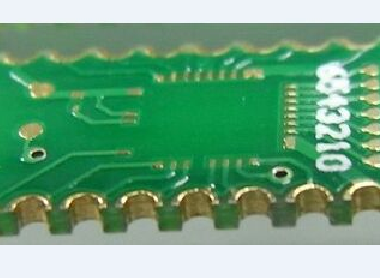

楼主，半孔的确是焊盘上切一刀（把焊盘一分为二）,不是V割的，是采用CNC成形锣空。半孔焊盘是叠加在板边，如V割会把半孔焊盘铜给拉起来，焊盘起翘（拉铜丝）。半孔板设计需要注意细节问题，半孔大小范围：直径≥0.6MM，孔边到孔边≥0.6MM.半孔焊盘到四个角边至少得保证2MM以上。
