张**( 5***5G ) (0)因系统原因，分开给图

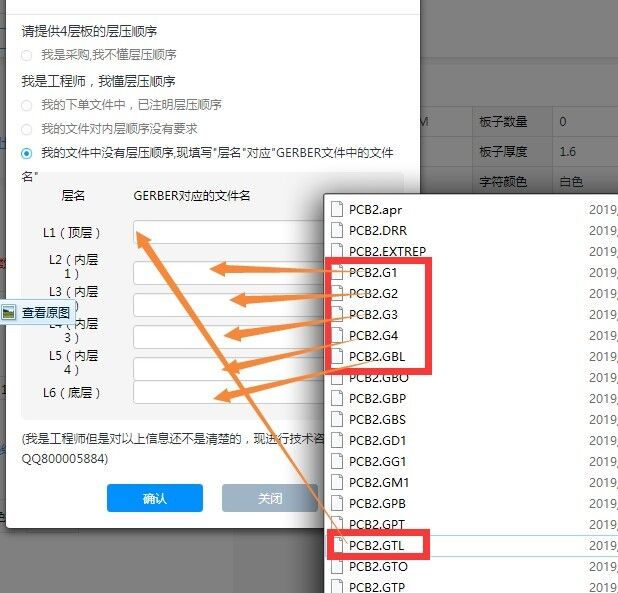

下图是6层案例图
-
张**( 5***5G ) (0)
楼主，，PCB设计的层顺序常规是Toplayer—G1—G2—G3—G4—Bottom，
如您的设计非常规顺序Toplayer—G1—G3—G2—G4—Bottom请生成GERBER文件系统下单一定要填写对应层压顺序。
-
张**( 5***5G ) (0)GTL顶层线路 top
GBL底层线路 bottom
GTS顶层阻焊 top solder
GBS底层阻焊 bottom solder
GTO顶层字符 top overlay
GBO底层字符 bottom overlay
DRL钻孔层
Mechanical 1 （板框，边框，螺丝孔）
GKO禁止布线层（不建议做板框，边框，螺丝孔）
GDD一般不用，是分孔图，用来标注和分辨孔的大小位置
四层板多二个内层压层顺序比喻：TOP-VCC-GND-BOT TOP-GP1-GP2-BOT TOP-G1-G2-BOT
六层如：TOP Layer--GND02--SIN03--PWR04-GND05-Bottom Layer
六层如：TOP Layer--L2--L3--L4-L5-Bottom Layer
