邮票孔拼板如何挖空板间连接部分
(
2020-09-25
阅读 1169
)
阅读
1169
(1)
(11)
精选留言
写留言
杨**( 1***3A )
(0)
为什么图片发不了
官方工作人员
(0)
发文字、表情、图片都提示非法参数输入,抓狂
官方工作人员
(0)
相关部门已着手优化,谢谢!
张**( 5***5G )
(0)
张**( 5***5G )
(0)

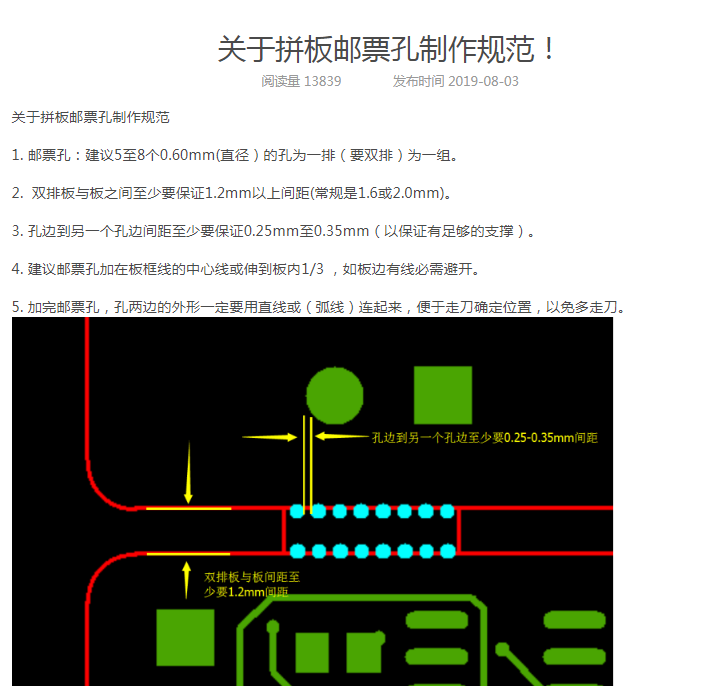

楼主,麻烦用outline画圈,直径0.6mm大小,圈与圈中心线距离需要1mm以上距离,放二排(一排5*8个孔)
https://www.jlc.com/portal/server_guide_10181.html
官方工作人员
(0)
贵司另一位工程师给我的邮票孔规范是 http://club.szlcsc.com/article/details_2623_1.html,其中邮票孔的规定是
8个0.55mm的孔, 孔间距:0.2mm, 孔中心距:0.75mm。我该选择哪个标准制作邮票孔?
杨**( 1***3A )
(0)
为什么发不了图片呢?
官方工作人员
(0)
已经优化好了
您好!我的板子是同款2x2邮票孔拼板,软件用的Cadence Allegro16.6,不知道如何挖空邮票孔与邮票孔之间多余的部分,如图中红线部分所示,请教!
