椭圆金属槽问题
(
2020-09-25
阅读 837
)
阅读
837
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)

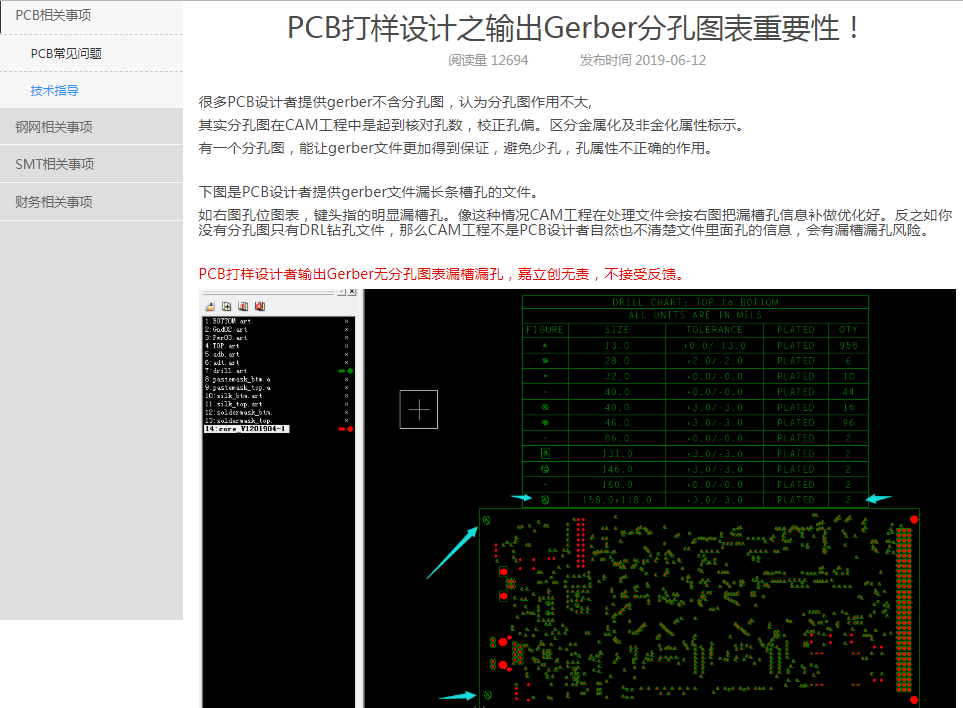

楼主，allegro设计的椭圆槽有BUG，生成的GERBER文件无法正确读出数据，麻烦您用N个PAD焊盘孔叠加形成所需要的槽孔，如认为麻烦请一定生成GERBER文件附图（分孔图表）嘉立创工作人员会按信息优化椭圆槽，可打开连接了解！https://www.jlc.com/portal/server_guide_10063.html
金属槽我用allegro设计，好像并不能弄出椭圆的过孔，所以我弄成了2.15mmx0.65mm的长方形，实际生产出来的金属槽的长度是2.15mm还是2.15+0.65mm(就是你们给我开的椭圆槽是不是在我原有的长度加上两边直径=0.65mm的半圆，两个半圆加起来就等于我的长增加了0.65mm,所以是2.15+0.65mm)
