四层PCB板工艺要求和阻抗要求
(
2020-09-07
阅读 1150
)
阅读
1150
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)
楼主,四层最小过孔内径0.2mm/外径0.45mm(极限0.40mm),线宽,线隙:3.5mil/0.09mm最小焊盘边距离线边:5mil/0.127mm ,最小bga:0.25mm https://www.sz-jlc.com/portal/server_guide_10221.html

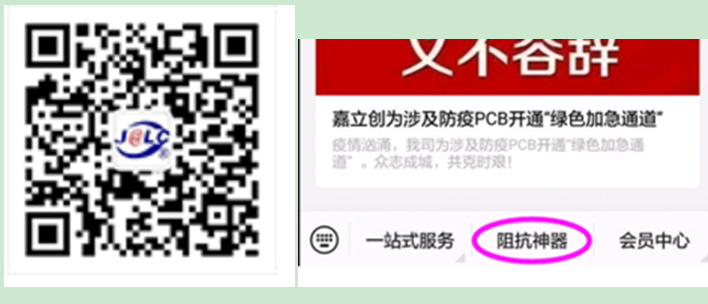

阻抗这块不接受您的备注,麻烦您自己设计好文件,工具有请关注嘉立创微信公众号,然后选择“阻抗神器”,我们CAM工程不做个性化阻抗设计,请按我们的结构来匹配调试阻抗数据 我们不能保证您设计的阻抗是否合格,但我们的检验标准是打切片保证线宽线隙及PP厚度在公差范围内(线宽线隙公差是正负20%)
四层PCB板工艺要求和阻抗要求如何上传给你
