打孔问题!谢谢
(
2020-07-18
阅读 397
)
阅读
397
(0)
(5)
精选留言
写留言
张**( 5***5G )
(0)

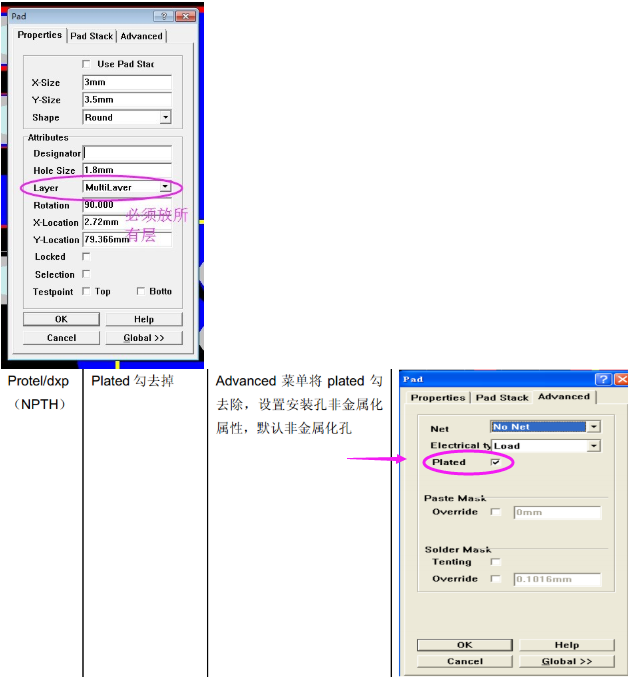

楼主,焊盘孔属性Plated勾选则孔内有铜,不勾选则孔内无铜,提示一定要在所有层(Multi-Layer)软件规则才能识别。
官方工作人员
(0)
你好,那么如果我在pad去掉
Plated的勾,不管我是不是在该pad上链接了导线,是不是该pad一定是无铜孔?
龙**( 2***8W )
(0)
备注,是双面板。
官方工作人员
(0)
请打开了解,
https://www.jlc.com/portal/server_guide_63.html
技术佬你好,我用99se设计电路板。为什么我用pad做的螺丝孔,3mm的孔内没有镀锡,不导电。而我做0.3mm的pad时里面似乎有锡,两面导电了,。
我设置如下:
Xsize=110mil,Ysize=110mil,hole=110mil.这过孔里面没有镀锡,
Xsize=20mil,Ysize=20mil,hole=20mil,这样打出来的过孔里面就有镀锡了?
请问怎么才能让20mil的孔内壁没有锡呢?我不希望导电。
